Sistema de control su Tv, Dvd y Audio con Arduino y Android (3 / 5 paso)

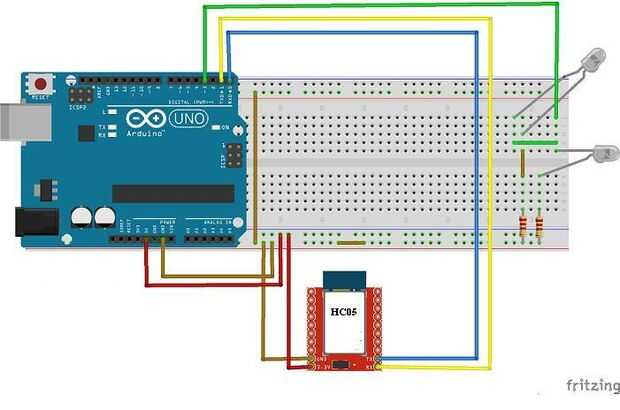

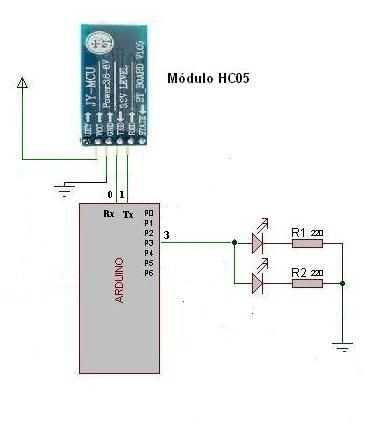

Paso 3: Circuito diagrama

Como se puede ver, sólo es necesario:

  • Placa de Arduino.
  • Módulo Bluetooth HC-05.
  • Led infrarrojo de. (He utilizado dos para la disposición de mi tv, dvd y el estéreo, el número de leds infrarrojos depende de la disposición de los dispositivos).

Nota: el infrarrojo led tiene que conectarse a arduino pin # 3. Eso es porque la biblioteca es la configuración de esa manera.

Se utilizan sólo tres pines de Arduino:

PIN

3-Led

0 - pin de módulo BT Tx

1 - pin de módulo BT Rx

Recuerde que cuando subes el sketch de Arduino, el módulo de bluetooth debe estar desconectado.
