Paso 3: electrónica + código
electrónica;

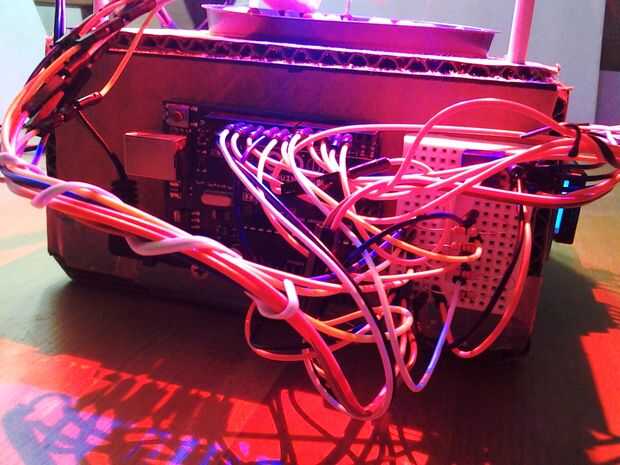

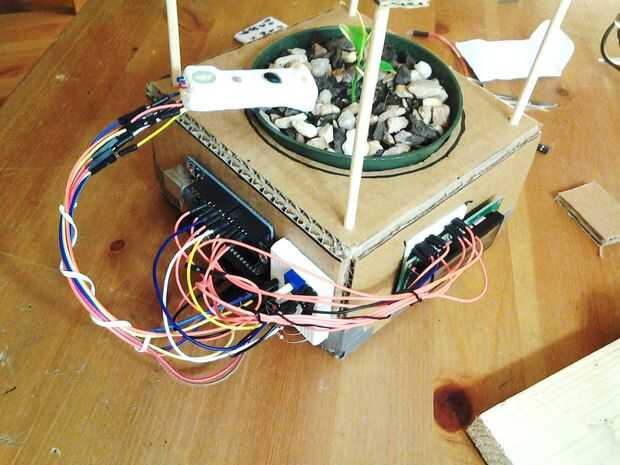

Tómese su tiempo y poco a poco todo de alambre como se indica aquí. Si utiliza cables de puente de hembra a macho y de macho a macho , todo el proyecto puede hacerse sin necesidad de soldadura. también puede utilizar módulo de luz, temperatura y módulo de agua.

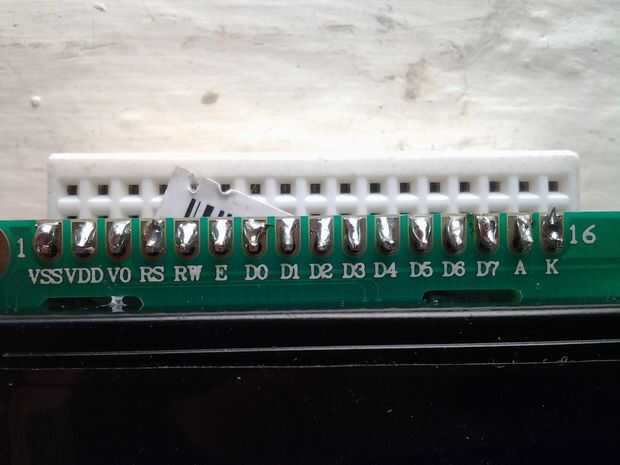

PANTALLA LCD
VSS en el LCD para pierna 3ª de potenciómetro
VDD en el LCD para pierna 1 potenciómetro
V0 en la pantalla LCD a media pierna de potenciómetro
RS en el LCD para D12 en arduino
RW en pantalla para pierna 3ª de potenciómetro
E en la pantalla LCD a D11 en arduino
D4 en el LCD para D5 en arduino
D5 en el LCD para D4 en arduino
D6 en el LCD para D3 en arduino
D7 en la pantalla LCD a D2 en arduino
En LCD a D13 en arduino
K en la pantalla LCD a GND de arduino
conectar la pata 1 del potenciómetro a 5V de arduino
conectar la pata 3 del potenciómetro a GND de arduino
-
sensores; (por favor revisa el post de dispositivo sensorial para comprensión más en profundidad)
una pierna del sensor de luz LDR va a 5V, el otro primero a A2 y luego a tierra con resistencia de ohm de 1 x 10 K en el arduino
una pierna del sensor de temperatura NTC va a 5V, el otro primero a A1 y luego a tierra con resistencia de 1 x 10 ohm en arduino
una pierna de las Sondas de suelo va a 5V, otra primera en A0 y luego una toma de tierra con resistencia de ohm de 1 x 10 K en el arduino nano.
-
notificación LED; (por favor revisa el post de dispositivo sensorial para comprensión más en profundidad)
Conecte todas las - patas negativo de los LEDs juntos y luego a la tierra en arduino
conectar 1 x 220 Ohmios resistencia a la pata positiva de cada LED por separado y luego conectarlos a:
D9 en arduino - azul led / agua
D8 en arduino - rojo led / temperatura
D7 en arduino - amarillo led / sol
D6 en arduino - verde led / salud
-
cargar código;
https://docs.Google.com/document/d/1gjIoleji5FODHj... el código puede ajustarse a cualquier tipo, cepa de la planta. ya que diferentes plantas necesitan diferente cantidad de requisitos de temperatura de agua de luz. me pregunta si necesita ayuda con esto.
-
primera prueba

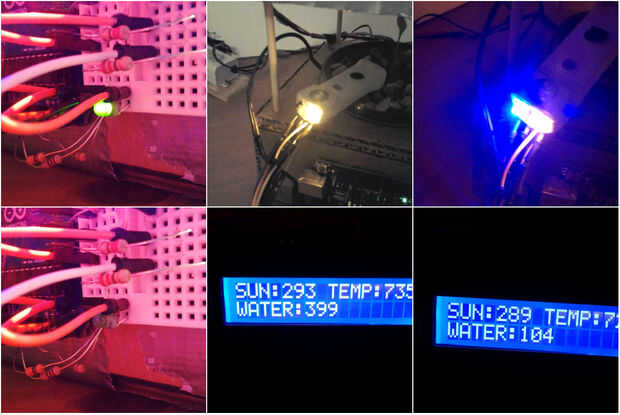

** ajustar el potenciómetro de haciéndola girar izquierda/derecha si no ves caracteres en la pantalla primera *
