Paso 5: Construcción de la base - parte 1

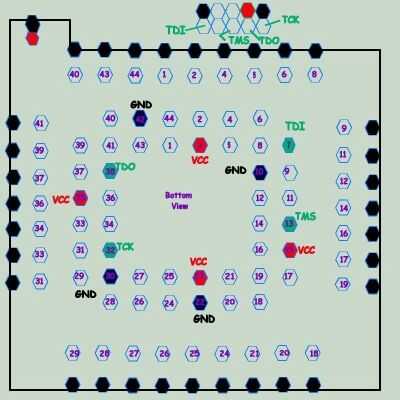

Anclar los conectores con un poco de soldadura o de epoxy dependiendo del tipo de tablero perf que utilizas. Permitir espacio extra en la parte superior (por encima del pin 1 del zócalo del CPLD) el conector JTAG y el conector de alimentación. Vea las fotos del que he construido.

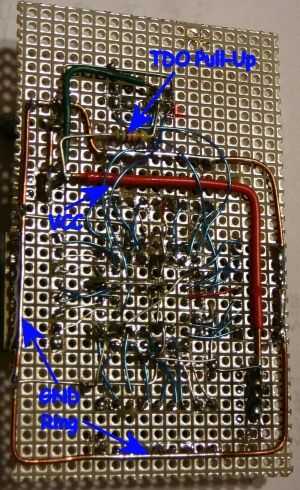

Ruta de un cable desnudo (calibre 20 o menos) alrededor del exterior de las tomas para un bus de tierra. Ruta del autobús de la energía también. (El cable rojo en las fotos). Refiera a los cuadros de cierta orientación, pero la Junta probablemente será un poco diferente - y que está bien.
La soldadura de los pines exteriores de los conectores para el bus de tierra. Esto ayudará a anclar el cable bus.
