Paso 6: Construcción de la base - parte 2
![]()
![]()
Instale las tapas de desacoplamiento y conéctelos a los pines de masa y energía en cada lado de la toma CPLD. Sugiero enrutamiento de los cables por arriba y sobre las filas exteriores de pins para llegar a las filas internas. Consulte los diagramas número pin para obtener los pines correctos - los pines del zócalo del CPLD dista mucho de ser obvio. Deje suficiente espacio para permitir la conexión a las patas que pasan los cables.

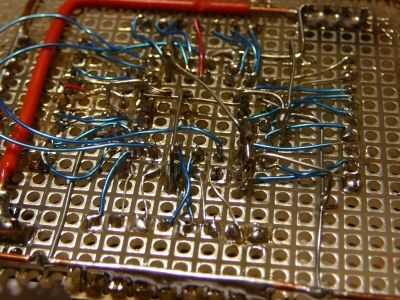

Una vez que se realizan las conexiones de la tapa, conectar el bus de corriente y tierra. Todos los pasadores rojos en los diagramas son Vcc y deben estar conectados. Los pasadores negros son tierra y deben estar conectados también. Otra vez, encaminamiento en el aire es un buen enfoque. Mira las fotos de ideas.
