Paso 5: El gabinete - montaje de circuito
Ahora sujete la placa a la caja y el conector D-sub de 15 pines de alimentación del circuito a través de la placa. Vuelva a colocar las tuercas de D-sub y cinta abajo de la placa a la caja. Esto es donde ahora se harán los agujeros para montar la placa a la caja. También, si necesita sacar algún material del orificio de acceso del panel de pantalla, se recomienda utilizar una cortadora. En un mundo perfecto no tienes que quitar el material, pero aquí vamos a ser realistas...
Su son 4 agujeros Monte la placa a la caja y éstas son donde usarás tus golpes de centro a centro de los agujeros perforados. Una vez que los agujeros son perforado de centro, saque la placa y el circuito de la caja y usar una broca #43 con la mordaza de pin para terminar los agujeros. Encontré que era más fácil que tratar de conseguir una prensa del taladro para hacer el trabajo utilizando un tornillo de perno. Debe usar tornillos de chapa de 4-40 para fijar el panel frontal para la caja.
Por desgracia, todas las piezas de Thorlabs son métricas. Esto significa que un 4-40 tornillo voluntad casi encaja en los agujeros de la placa frontal. Encajan, pero son realmente cómodos. Sólo Téngalo en cuenta cuando vayas a montar la placa. Lo mismo se aplica a los separadores de 4-40 en el circuito.

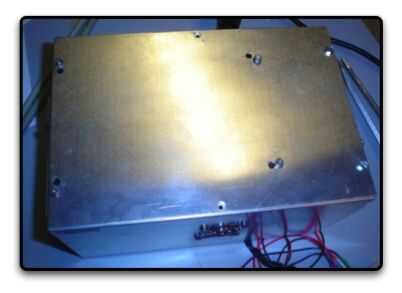

La placa de circuito necesita montarse en la caja. Cualquiera puede pegar los separadores a la caja o puede probar y hacer agujeros en la caja usando su golpe de mano. Optamos por montar el circuito a la caja, pero al hacerlo, hemos jodido varias veces con las colocaciones de agujero. Usando el golpe de mano para hacer los agujeros que son de gran tamaño es una gran idea, sólo tiene que utilizar arandelas cuando atornillar cosas.
En retrospectiva, yo iría con el pegado. Es más rápido y más fácil. Si vas esta ruta, asegúrese de que su cola las rocas lo contrario caerá tu circuito y fracasan. (La razón principal por qué quería hacer esto en primer lugar).
