Paso 7: circuitos - el tablero de encendido/apagado

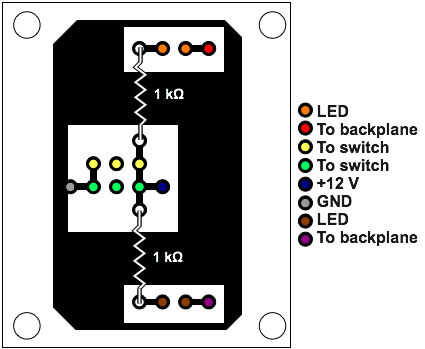

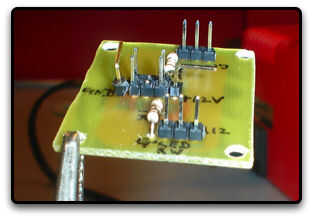

Que no voy a describir cómo hacer una placa de circuito. Usted puede encontrar cómo hacer uno en este sitio Web. Qué voy a hacer post es mi diagrama, el circuito completo y un pdf con el circuito para al Imprimir.
La idea básica del circuito es suministrar una señal de un pin en el tablero principal para el regulador de temperatura y el diodo láser. Como LEDs e interruptores, ayuda a un usuario reconoce que el sistema está encendido.

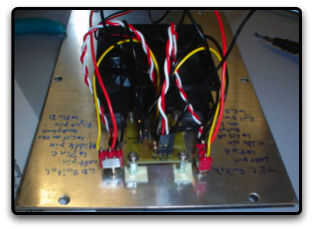

Para montar la placa de circuito a la caja, otra vez usé mi golpe de mano. Excepto que esta vez tuve la idea de usar cera para marcar que los agujeros debían ser. Presionando a la Junta en la cera, tengo una marca de donde los separadores e hizo un agujero. Funciona muy bien.

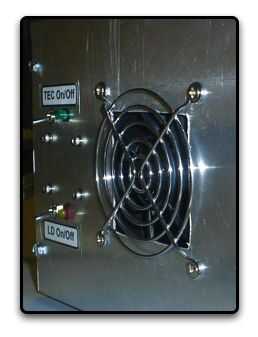

En este momento, también hice los agujeros necesarios para nuestro panel montaje LEDs e interruptores.
