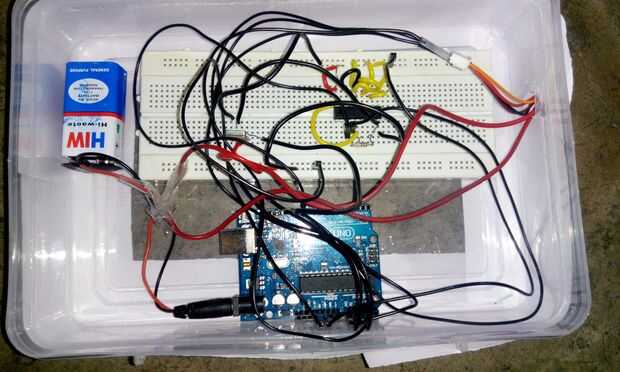

Paso 2: Lado transmisor (pantalla táctil)

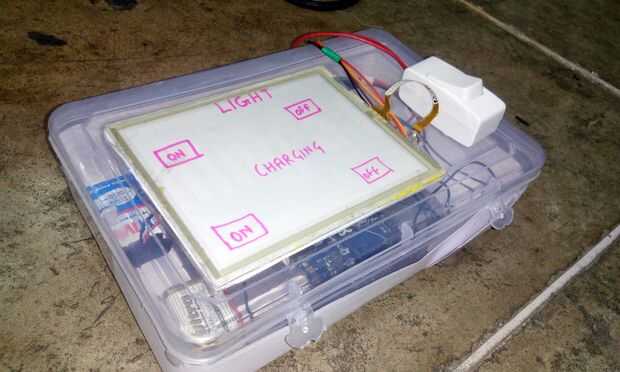

Pantalla táctil de interfaz
Es una pantalla táctil de cuatro cables. Todos los cuatro cables actúan individualmente como circuito divisor de tensión que significa que usted pueden conectar todos los cables en los puertos analógicos de arduino. Todos tenemos que hacer es cambiar la entrada y salida de los pines analógicos. como lo hice:
void loop()
{
pinMode (A1, entrada);
pinMode (A3, entrada);
pinMode (A0, salida);
digitalWrite (A0, LOW);
pinMode (A2, salida);
digitalWrite (A2, alto);
YV = analogRead(1);
pinMode (A0, entrada);
pinMode (A2, entrada);
pinMode (A1, salida);
digitalWrite (A1, LOW);
pinMode (A3, salida);
digitalWrite (A3, alta);
XV = analogRead(0);
Serial.println(XV);
Serial.println(YV);
Delay(700);
}
Ahora puede ver los valores de la xv y la yv en el Serial monitor de Adruino IDE. Esto le da, coordenadas X Y en la forma de valores analógicos. Luego se pueden manipular estos valores según sus requisitos.
Quieres saber más sobre la pantalla táctil: ver aquí
