Paso 3: Configuración de Arduino

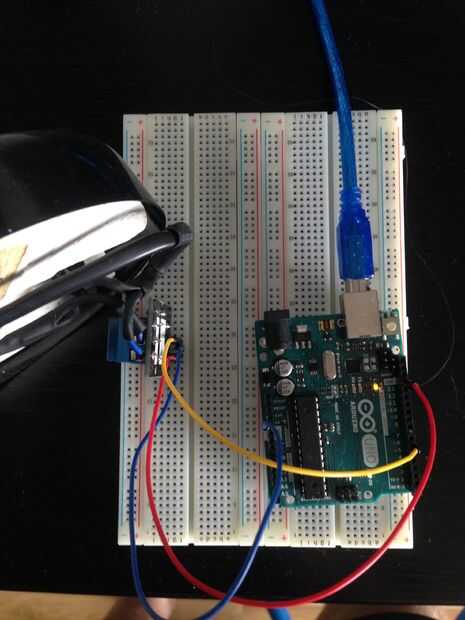

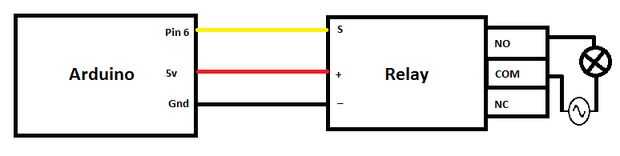

Primero es necesario conectar el Arduino al relé mediante las siguientes conexiones:
- De ' a pin 6
- '+' a 5v
- '-' a la tierra

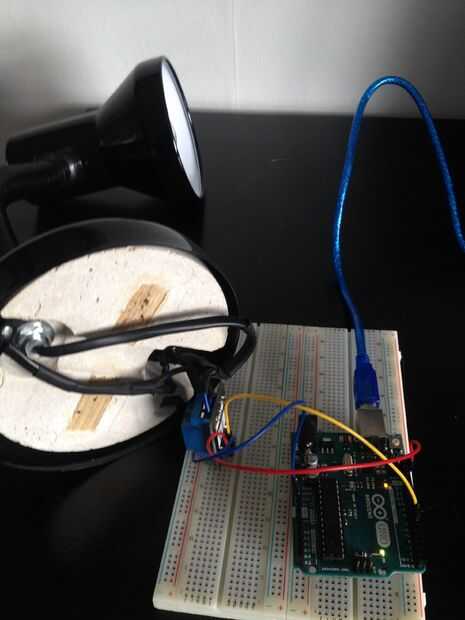

El relé debe conectarse entonces al aparato.
Debe hacerse una pausa en el circuito de abastecimiento de energía y los dos por cable conectado a las conexiones siguientes en el módulo de relés:
- Uno debe ir a COM(Common)
- El otro NO (normalmente abierto)
Asegúrese de que no toque los dos cables.
ADVERTENCIA: Asegúrese que el aparato está apagado y desconectado de la red al conectar al circuito ya que hay un riesgo de electrocución cuando el aparato está encendido. (esto no significa sólo chasquea el interruptor apagado - tire el enchufe)
Una vez finalizado el Arduino necesitará estar conectado a la computadora.
