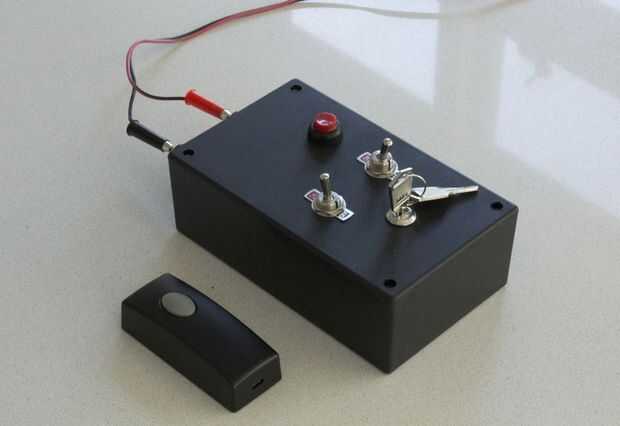

Esto es una simple guía práctica en la fabricación de un encendido remoto/wireless barato para una pistola de Copa u otra aplicación. Utiliza un circuito de timbre para transmitir una señal de RF para activar un relé que completa un circuito de 9V atonte el arma, encenderla. Puede hacerse por menos de $20.
Componentes (no tienes que usar la parte del modelo exacto que tengo, cualquiera con las especificaciones del mismo va a hacer):
1 timbre x Arlec 149 (cualquier timbre de puerta inalámbrico hará)
1 x 100uF condensador de 10V (10ML100MEFC6.3X5)
diodo estándar de 1 x 1A 200V (1N4003)
2 x SPDT on/off toggle switch
tecla x 1 interruptor on/off
1 x botón momentáneo
1 x caja de proyecto
relé DPDT de 1 x 3V (IM01TS)
1 x 100kV stungun
Herramientas:
Desaislador alambres
Soldadura de hierro
Caja de destornilladores joyeros (no es necesario pero ayuda cuando trasteo con las piezas pequeñas)
Cinta aislante
Encogimiento del calor (no necesario pero recomendado)

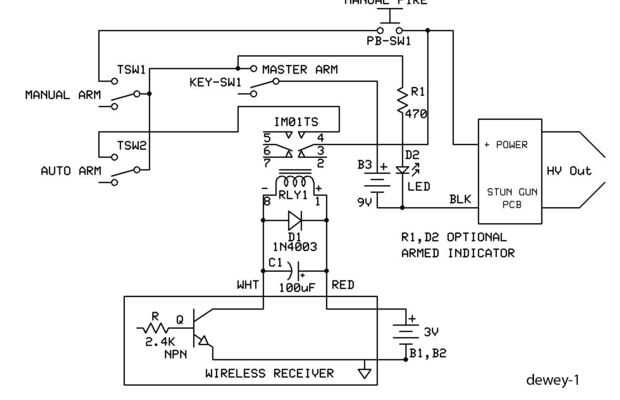

Crédito para los dos diagramas de circuitos y alternativa gráfico, miembro de Spudfiles cableado del relais: dewey-1
