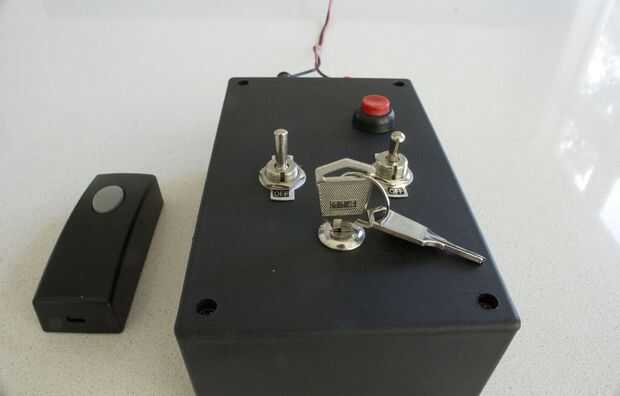

Sistema de encendido remoto: 100kv StunGun (1 / 5 paso)

Paso 1: Modificar el timbre de la puerta

Mi receptor del carillón de puerta particular fue impulsado mediante dos pilas AA en serie, proporcionando 3 voltios. Usé un voltímetro para medir la salida cuando el timbre de la puerta se activó y fue demasiado 3V. No se preocupe si usted no tiene un voltímetro, como su salida probablemente coincidirá con la tensión de los circuitos.

Determinar el voltaje aplicado al circuito de su receptor de timbre de puerta, algunas son 3V algunos pueden ser mayores como 5V. No importa qué voltaje es, cualquiera va a hacer.

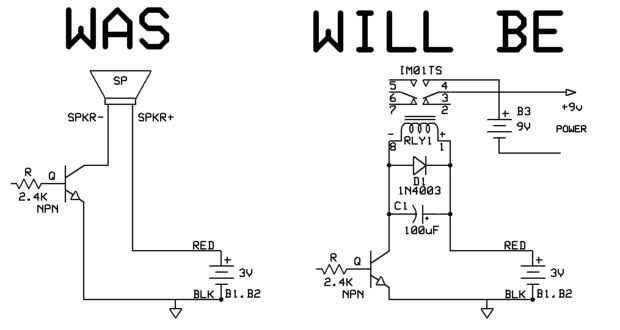

En primer lugar, usted necesita cortar los dos cables que van al altavoz. Una vez hecho esto, determine cual cable es positivo y cual es negativo al conectarlos a un LED, voltímetro u otro componente eléctrico que puede decir la polaridad. Otra forma es encontrar el transistor cerca de uno de los terminales del cable, parece que el transistor es generalmente conectado al cable negativo.

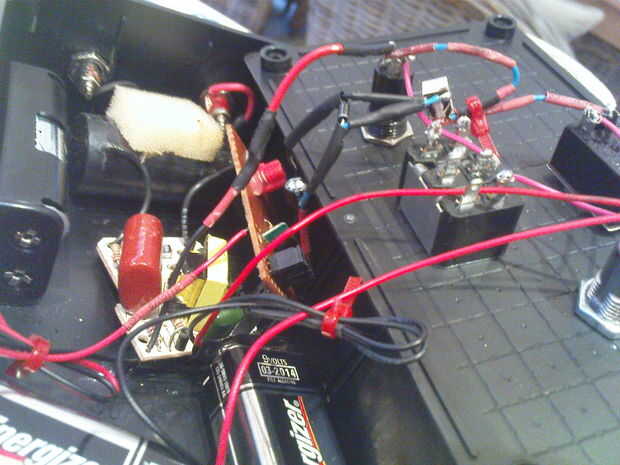

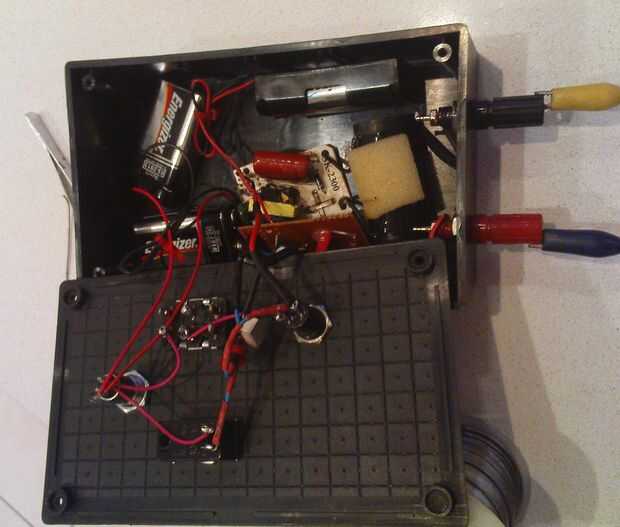

A continuación, debemos determinar que relé que necesitamos. El relé es un interruptor accionado eléctricamente, cuando se envía una señal de potencia baja a un relé, se cierra un interruptor y permite que la señal llevar a cabo con el resto del circuito. En este caso, el relé va completando el circuito de una stungun. Cuando una 9V se unen a su circuito de stungun, debe provocar continuamente pero si ponemos un relé entre el terminal positivo de 9V y el terminal positivo de stungun, lo stungun no chispas hasta que se ha activado el relé.

Si tu circuito de timbre de la puerta también es 3V, encontrar un relé 3V similar al que usé (número de modelo está en la lista de componentes).
