Paso 3: Prueba de banco.
Ahora que están todos los componentes y los cables puente de batería se hizo es hora de probar todo lo posible para asegurarse de que todo funciona antes de construir el montaje.
Nota al conectar y desconectar los paneles solares asegurarse de que cubrirlos para que no está generando energía eléctrica para evitar cortos y convirtiendo a sus productores de energía verde lujo en escoria.

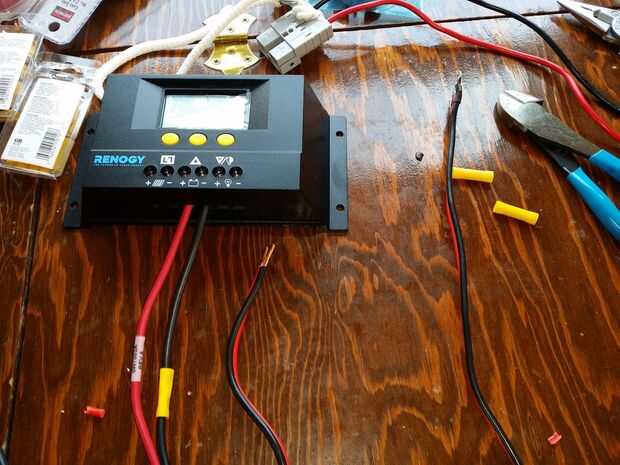

A partir del controlador de carga hice mis conexiones de derecha a izquierda.
- Coloque sonda de temperatura incluida en el controlador de carga.
- Tira y conecte los cables del inversor en el puerto de carga en el controlador de carga, asegurar la polaridad correcta.
- Conecte el lado del controlador del cable de la batería a los terminales de batería asegurar la polaridad correcta.

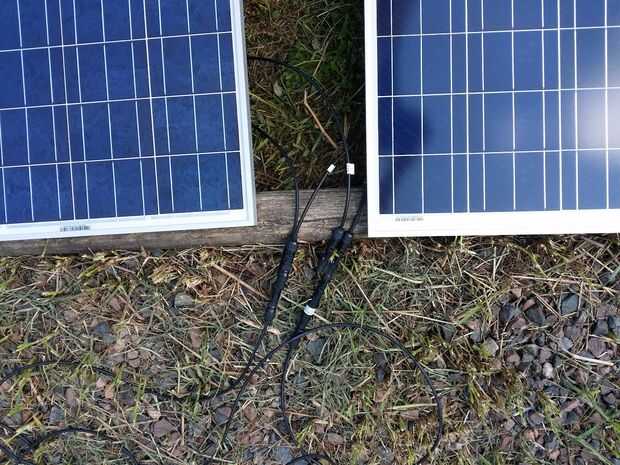

- Los paneles solares y hacer nota de que lado es negativo. Conecte ambos negativos a su unión Y respectivo.
- Sus respectivas conexiones Y Conecte ambos positivos.
- Conectar el fusible en línea hasta el final solo de la ensambladura del positivo
- Conectar la punta negativa en el cruce negativo luego lo unen con el controlador de carga
- Conectar la punta positiva en el fusible de la salida positiva y conectar con el controlador de carga

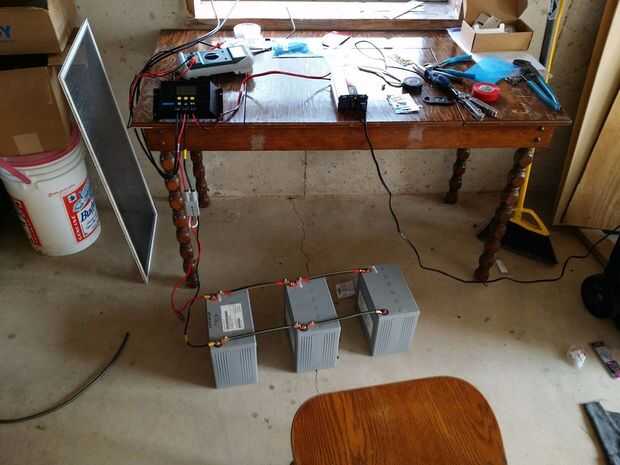

- Asegúrese de que las pilas se cablean correctamente y unirse a la conexión rápida.
- Nota en este momento el controlador de carga ahora se energiza y mostrará el estado de los paneles solares y carga.

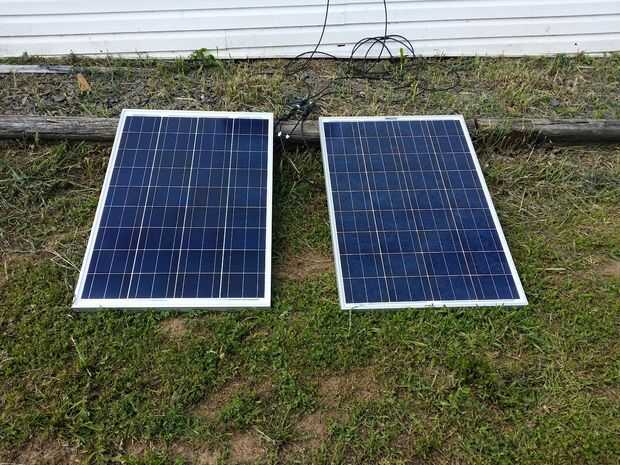

- Descubrir los paneles solares y disfrutar recogiendo la energía del sol.
Pulsando el botón de ciclo pude comprobar que mis grupos producían 7 amperios de potencia y mi cargador de batería de la herramienta estaba usando 3 amperios. También pude verificar los voltajes al tocar las puntas de prueba de mi multímetro a los terminales de tornillo en el controlador de carga. Me di cuenta 13.21V en la matriz solar, 13.19 en la batería y 13.18 en las terminales de carga.

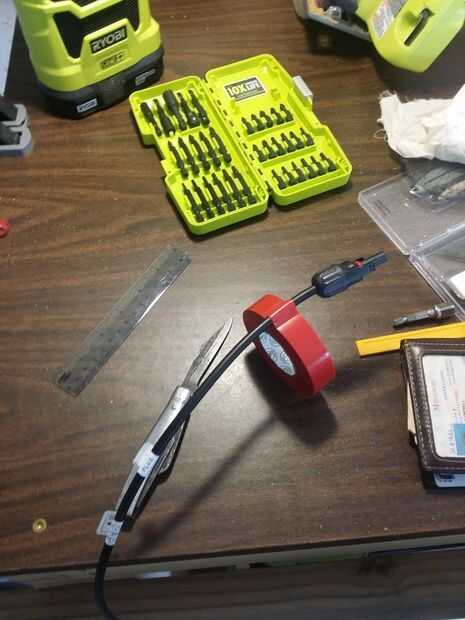

Usando las llaves Renogy MC4, había desconectado el Banco de baterías y desmontar los paneles usando la inversa de lo que montado encima. La única diferencia es que marqué el lado positivo con cinta aislante roja antes de desconectar para hacer conectar más fácil después de pasar el cable por la pared.
