Paso 5: Elaborar el marco para montar los paneles.
Va con el tema de reciclado/reutilizado de esta compilación agarré el pedazo largo de 2 x 4 y mide esperaba que era suficientemente largo obtener 2 tableros para hacer la parte superior e inferior juntas horizontal de borde. Los largueros verticales 3 sólo tienen que ser tan largo como el hardware de montaje del soporte de Z. Las imágenes deben aclarar esto.
La siguiente es cómo hice mi rack panel.

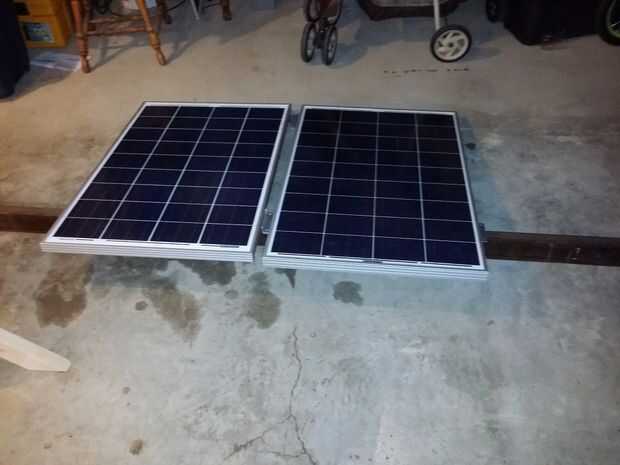

- Coloque los paneles en la posición que se montará.
- Medir su anchura y longitud contabilidad para cualquier hardware

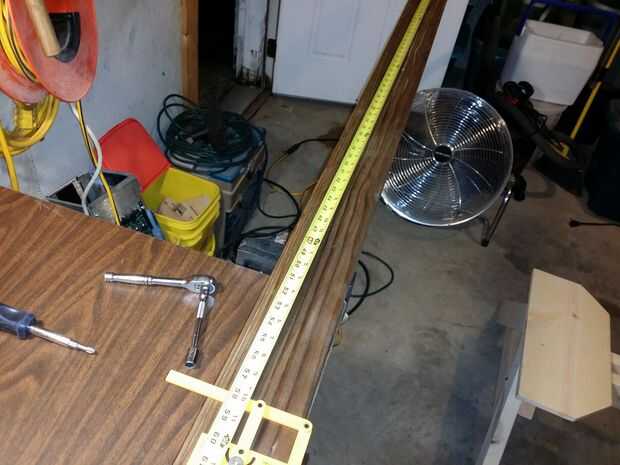

- Marque y corte largo 2 x 4 en medio estos voluntad ser los tramos horizontales.
- Encontrar una plataforma que tiene largueros buenos por lo menos tan largos como sus ubicaciones de los soportes en la vertical.

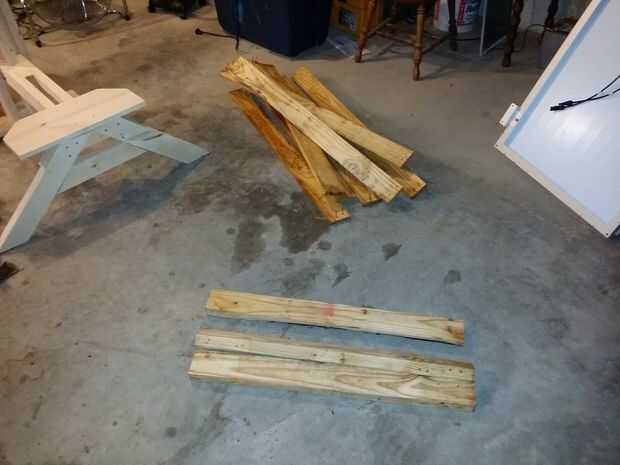

- Romper cuidadosamente plataforma para obtener los largueros.
- Determinar cuál es el mejor larguero y encontrar su punto medio

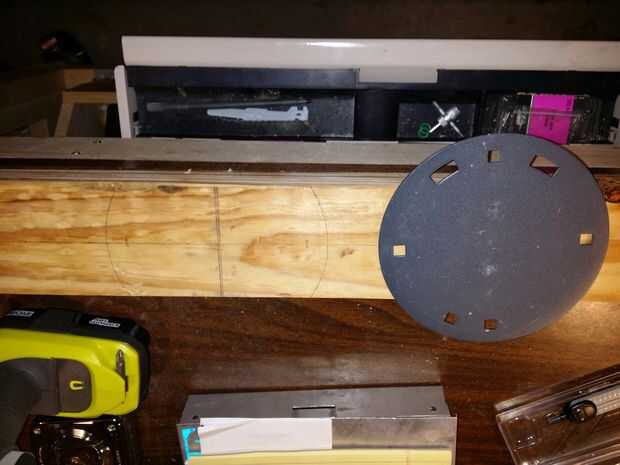

- Centro de la placa de montaje en el tablero y alinear cuadrados
- Marcar un patrón para tornillos

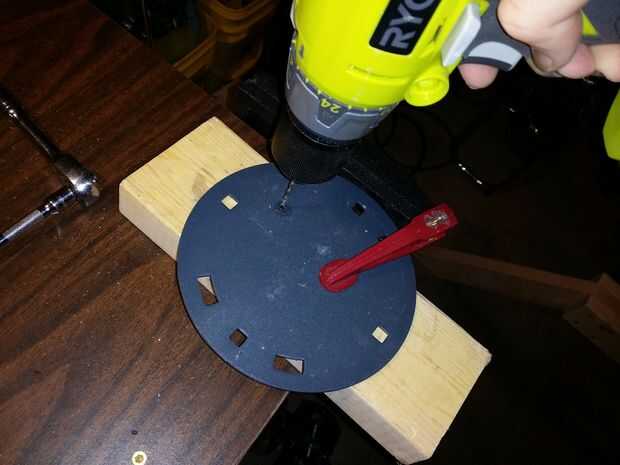

- Despacio taladre orificios que son del mismo diámetro que la caña para sus tornillos de 11/2.
- Use una gota de aceite para evitar que la broca lubricada.

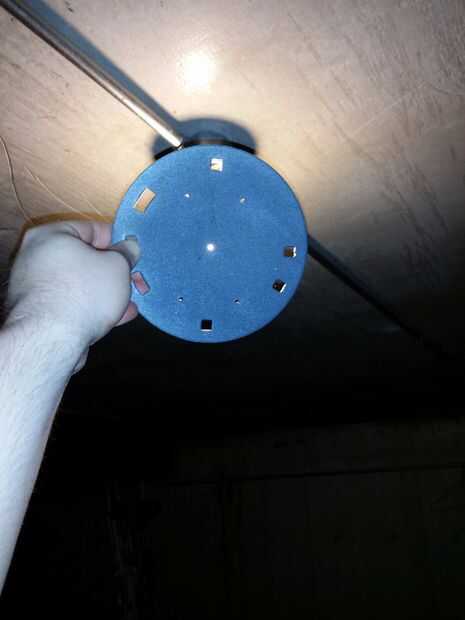

- Mantenga a la luz y admirar su obra
- Encontrar la línea central de sus ayudas horizontales

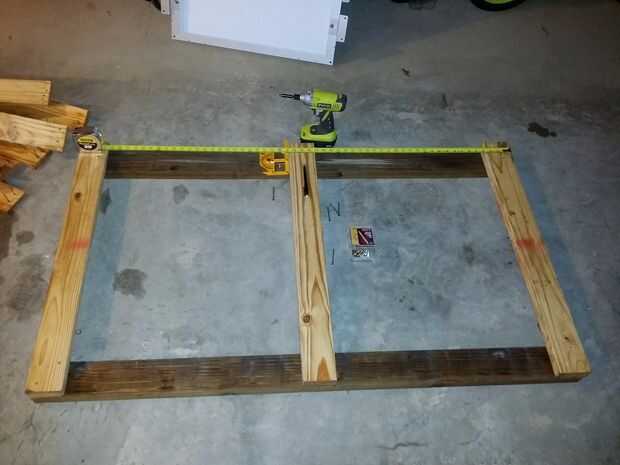

- Centro de la viga del medio, colocando el lado marcado hacia abajo. Cuadrado para arriba con su transportador y atornille con tornillos de 3 pulgadas 2 3/4 en forma de V. Si de este lado están apuntando hacia abajo cuando se gira para el lado posterior tendrá que apuntar hacia arriba.

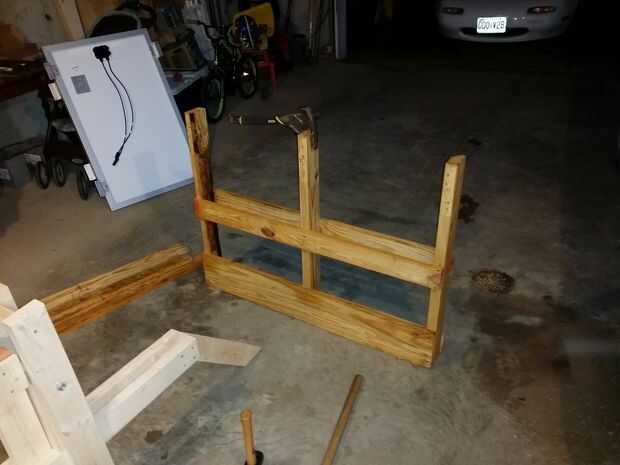

- Largueros verticales tornillo los otros 2 que son también cuadrados.
- Voltee el conjunto y utilizan el mismo patrón de tornillo sólo invertido. Si el "frente" la V hacia abajo tengo la V apuntando hacia arriba en la parte "posterior".

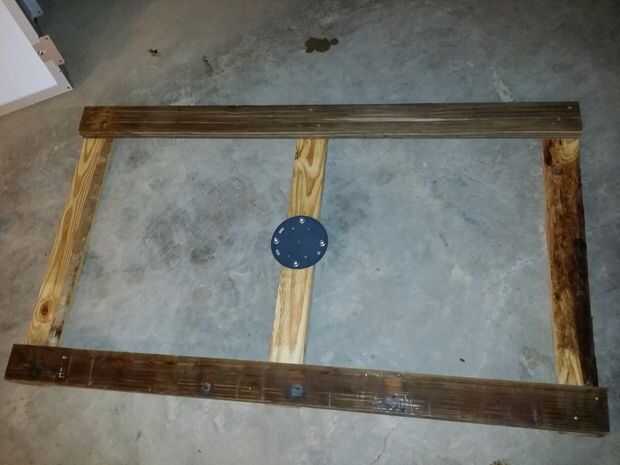

- Inserte los pernos de carruaje en el disco de montaje. Luego atornille el larguero donde se marcó.
- Usando los pernos de carruaje Instale el soporte del poste en el disco de montaje. Y apriete las tuercas hacia abajo usando un enchufe apropiado.

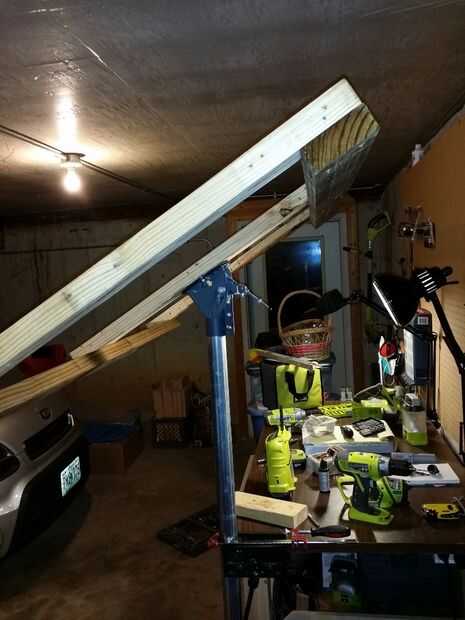

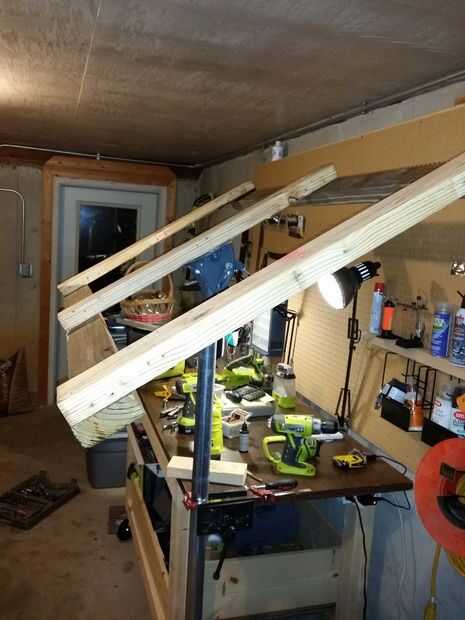

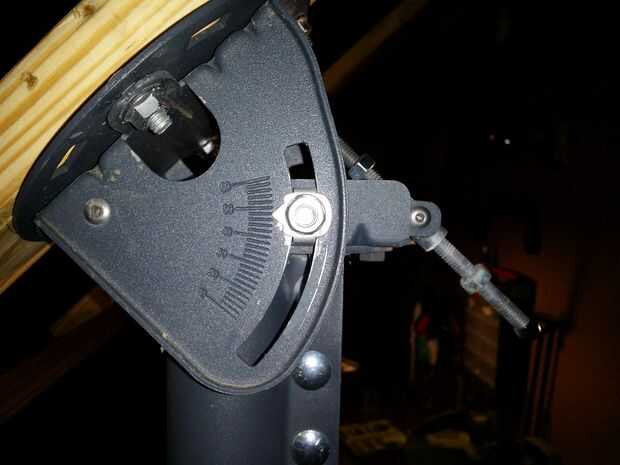

En este punto yo había montado el poste en mi tornillo de banco. He comprobado para asegurar que el tubo de nivel en 2 direcciones. Luego dejar el portatubos en el lugar en el extremo del tubo y comprobar para asegurarse de que es nivel. También afloja todas las tuercas de ajuste de ángulo y se complace en ver que la rejilla se equilibró bastante que no incline por su propia iniciativa y me alojé en la posición en que fue fijada.
He comprobado el ángulo más que puedo conseguir es 60 grados en lugar de los 74 óptimo para el solsticio de verano. Pero lo bueno es que la eficiencia perdida estoy más entonces va a hacer para en horas de luz del día. La buena noticia es que puedo inclinar mis paneles hacia los ángulos óptimos para los meses de invierno cuando la luz del día es una materia mucho más rara.
Para calcular su ángulo óptimo de inclinación de vertical la calculadora vinculada le mostrará todo lo que necesita saber para su ubicación.
http://solarelectricityhandbook.com/solar-Angle-CA...
