Paso 2: Cortar y construir el recinto

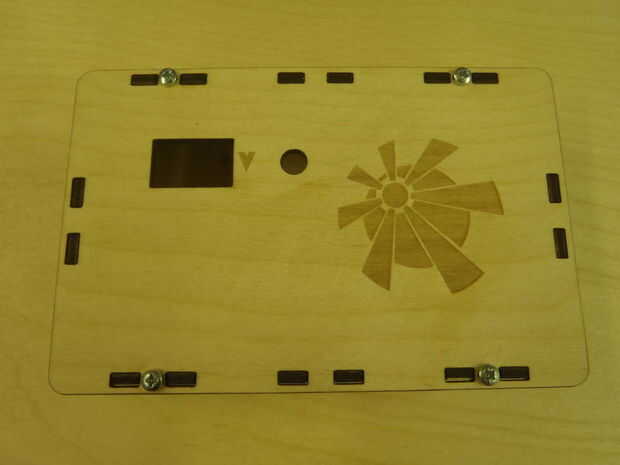

La caja fue diseñada inicialmente usando boxmaker desde Rahulbotics. He utilizado esto como las dimensiones básicas. Quería la caja para ser re-abribles, así que decidí utilizar las muescas de soporte t-nut. Vi esto en marca, no muy seguro asi que ese diseño a de crédito. Así el patrón .dxf es una mezcla de ranuras y los titulares de la t-nut.
El problema en la fabricación de este recinto se encuentra un cortador láser. Por favor, intente (y apoyo) su hackspace local, que podría tener acceso a un cortador del laser. Mi local hackspace es Hackspace de Nottingham en el Reino Unido. Agradecimiento a domingo, porque él compró el cortador del laser en Nottingham hackspace.

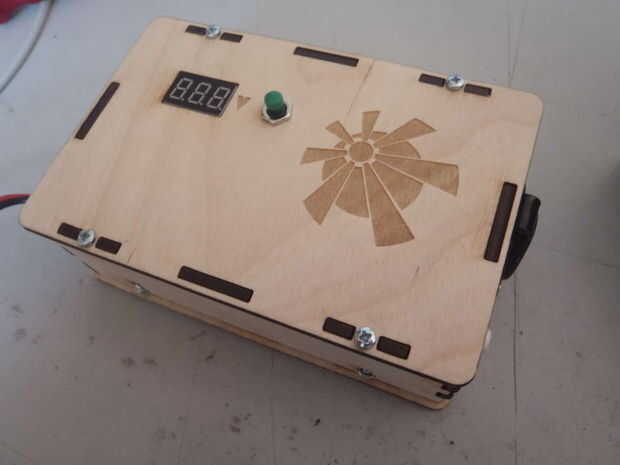

También podría poner todos los componentes en cualquier recinto que usted tiene gusto, sólo cortar los orificios apropiados en los lados (yo usaría hoyos Sierra y 'abeto' agujero cortadores). Usted podría también Atornillar todas las piezas en un pedazo de madera. Pero quería que se ven bastante rematadamente bien.

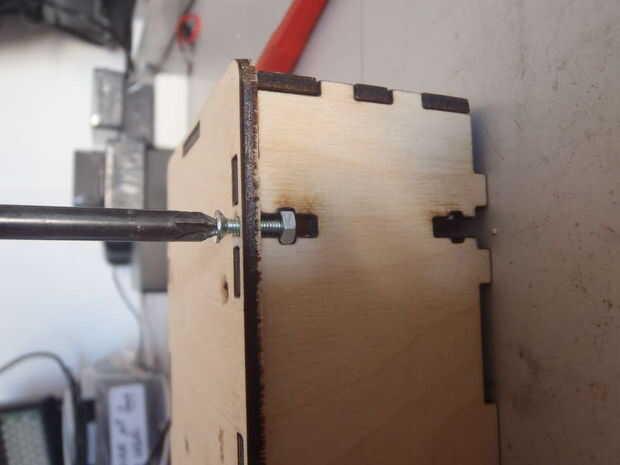

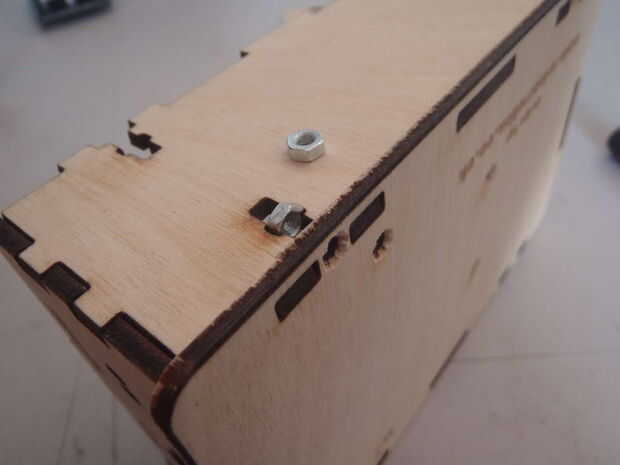

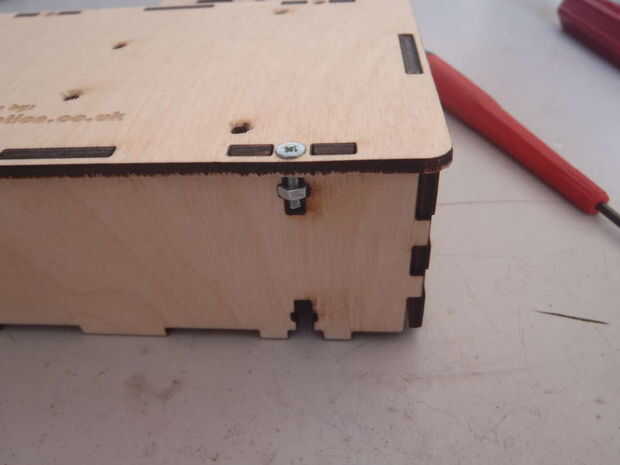

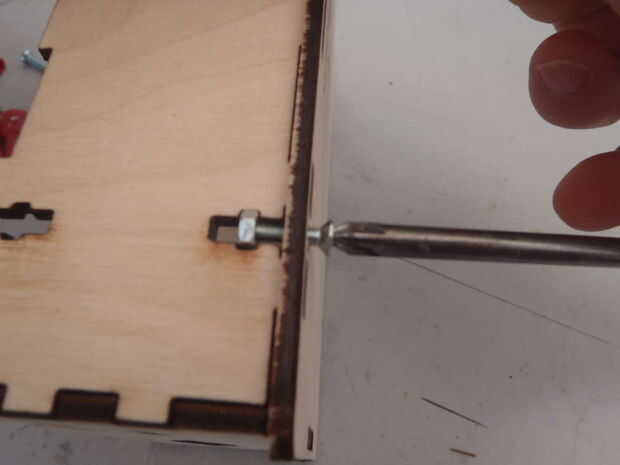

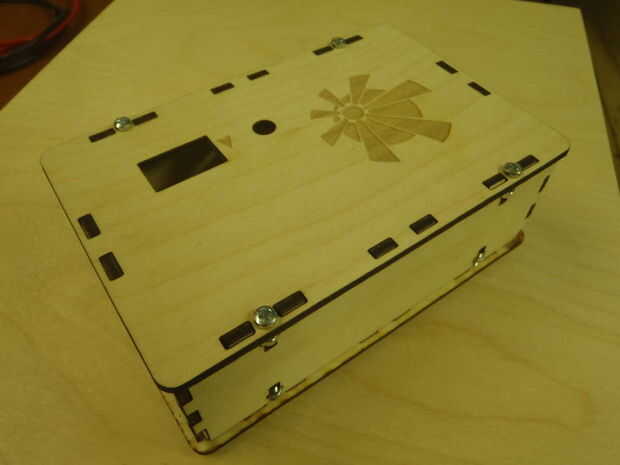

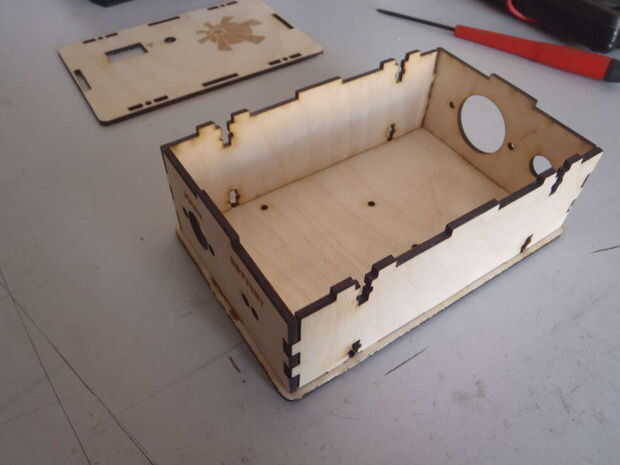

El recinto se mantiene Unidos mediante muescas y soportes de tuerca. Esto funciona muy bien. Creo que lo vi primero en una edición de la revista Make.
Aquí se adjunta el archivo DXF. Siéntase libre para usar, adaptar, modificar a sus necesidades.

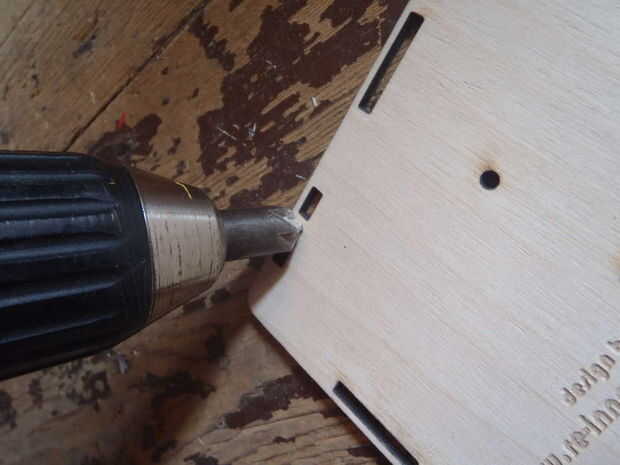

Puede que necesite Avellane el holde en la base de la unidad. Esto significa que, usando el contador hundido tornillos de cabeza, no habrá nada pertruding de la parte posterior.
