Sistema de energía solar micro (3 / 7 paso)

Paso 3: Añadir cables al voltímetro y enchufe del panel PV

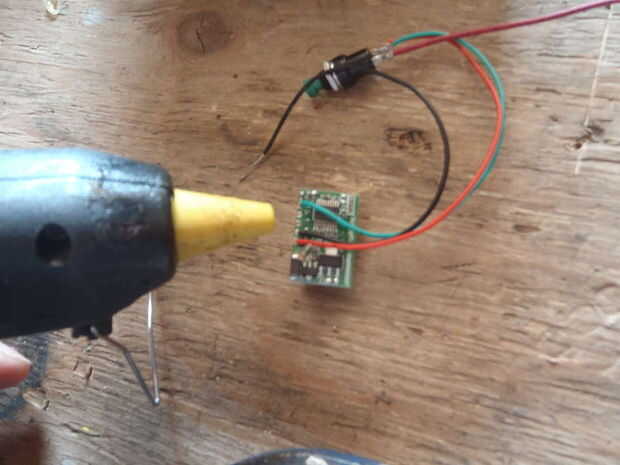

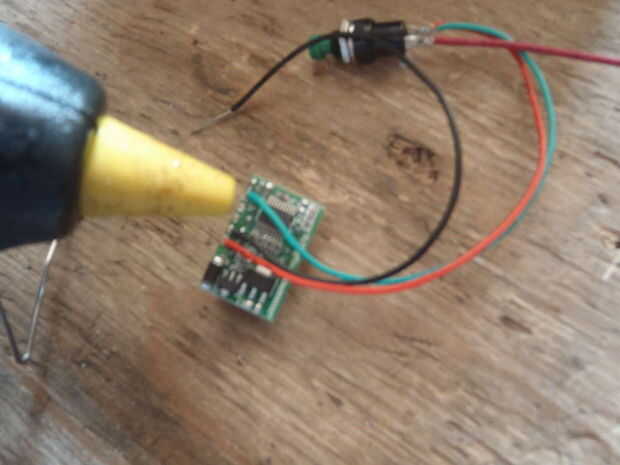

Voltímetro LED la utilicé tenía conexiones muy frágil a una placa de circuito. Fortaleció usando pegamento caliente sobre los cables en la placa de circuito. Esto significa que ahora es imposible reparar la placa de circuito, pero es un tablero pequeño para montaje en superficie, así que no estoy demasiado preocupado.

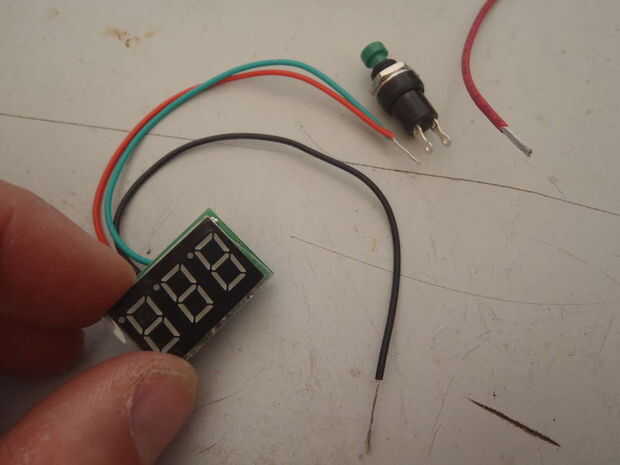

Hay tres cables de voltímetro - rojo, verde y negro. El negro es tierra. El rojo es la fuente de alimentación, que puede ser a 12V, y verde es el voltaje para detectar. No quiero ejecutar esta todo el tiempo que utilizará toda la potencia solar para arriba.
Así nos cable un interruptor en la fuente de alimentación y los cables de detección de tensión. La red de alambre y alambres verdes juntos y ellos van a un lado del interruptor del empuje. En el otro lado tenemos un cable que irá al positivo de la batería, compruebe el cableado diagrama para más información y detalle.

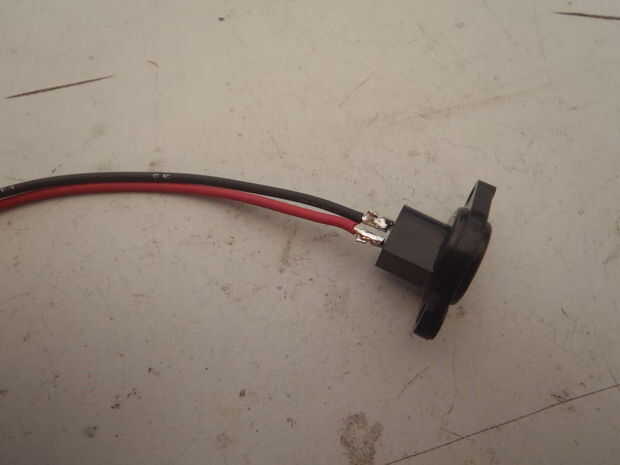

También soldar un trozo pequeño de cable rojo y negro para el zócalo para el panel solar. La toma que utilice depende de usted - pero deben ser capaces de enfrentarse a alrededor de 2A. Utilicé un conector de altavoz tipo, que asegura que la polaridad es correcta.
Revisa el paso del diagrama de cableado para más información.
