Sistema de energía solar micro (4 / 7 paso)

Paso 4: Conecte el módulo PV solar

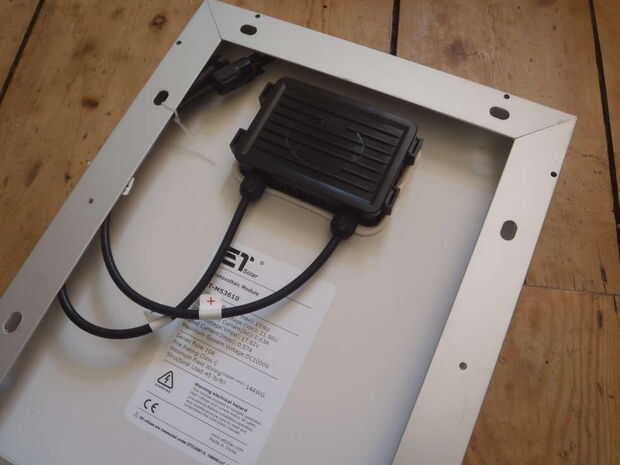

El panel solar que he usado vino con corta cables con conectores MC4. Estos cables son doble aislado y clasificado para 600 v DC, como si se sumarían a un sistema de red conectado. Se trataba de una muerte demasiado poco para este sistema así que decidí retirar y añadir un cable más largo doble.

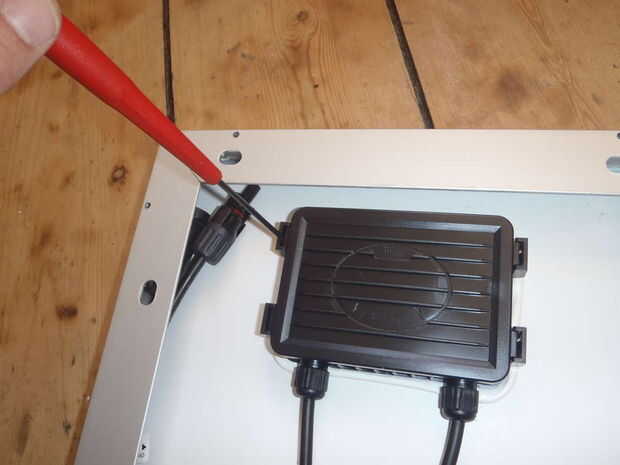

Las conexiones estaban en una caja de empalmes de clip cerrado.

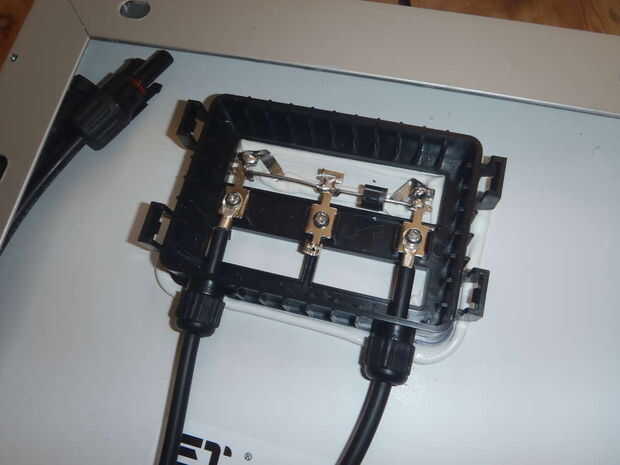

Quité los cables suministrados.

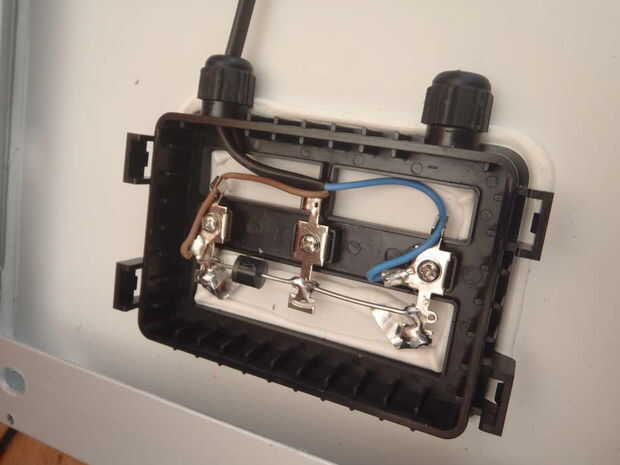

Utilicé cable de 2 x 1mm² (realmente el cable de red). A pelar el cable y de la encrespadura y soldadura en algunos conectores de anillo. Éstos pueden entonces volver a la + y - los terminales del panel solar.
He utilizado un cable de 4m para el panel solar se puede instalar en el exterior y tener el cable a la caja del regulador de carga y la batería, que puede estar dentro de.
Usé el colorante de cable estándar de brown = positivo y azul = negativo.

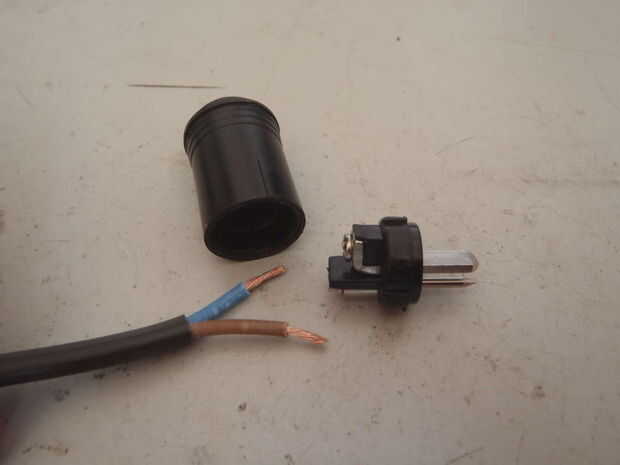

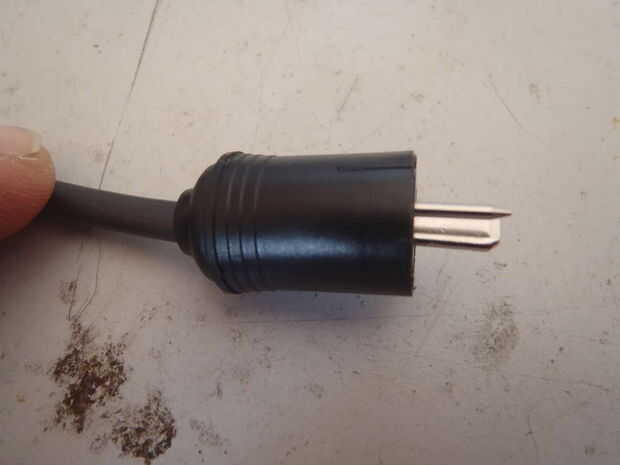

Luego añadí el enchufe para conectar el panel solar a la caja del regulador de carga. Asegúrese de que la polaridad es la misma que la toma.
