Sistema de energía solar micro (6 / 7 paso)

Paso 6: Diagrama de conexiones

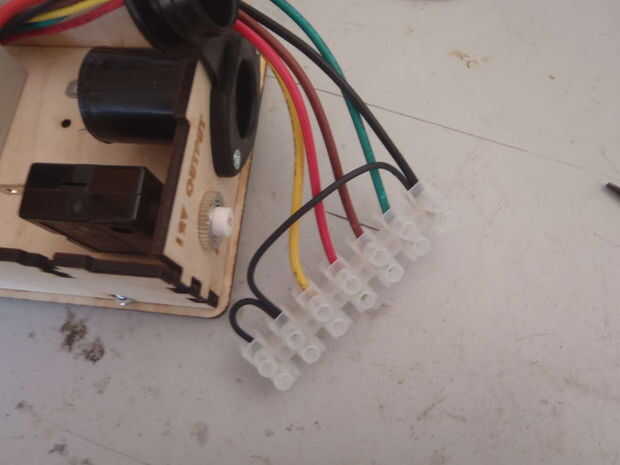

Utilizar el bloque conector para conectar todas las tomas de corriente y fusibles como se muestra en el esquema.
Más fácil conectar antes el bloque conector de anclaje.

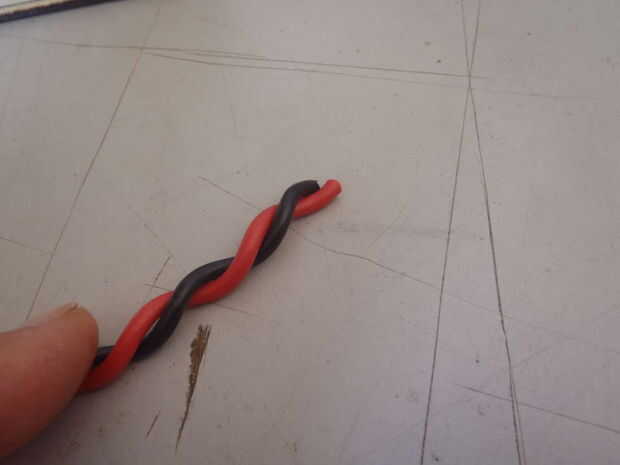

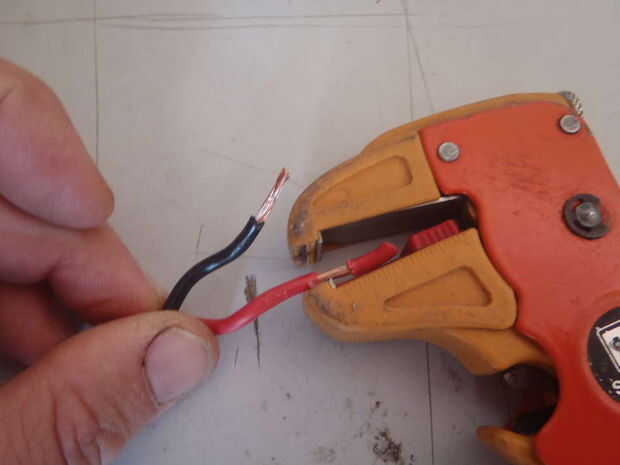

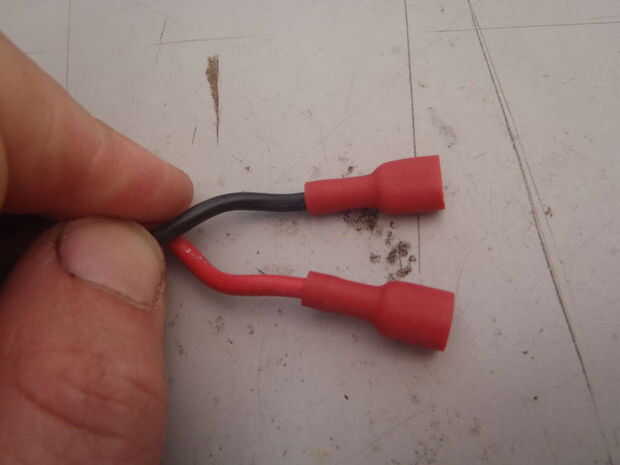

Utilice conectores de horquilla para fijar cables, fusibles, toma de 12 v 'cigarro' y también a la batería. (Las conexiones a la batería dependen del tipo de batería utilizada). No empuje las conexiones a la batería aún.

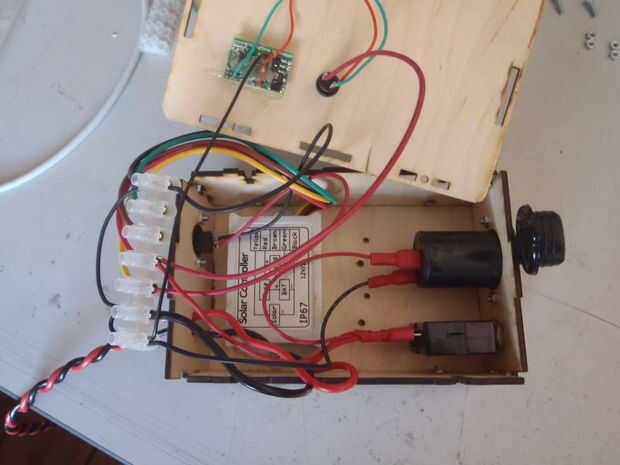

Terminado el perno hacia abajo el bloque conector. Ajuste cuidadosamente todos los cables - esto podría ser un poco incómodo, pero debe haber suficiente espacio.

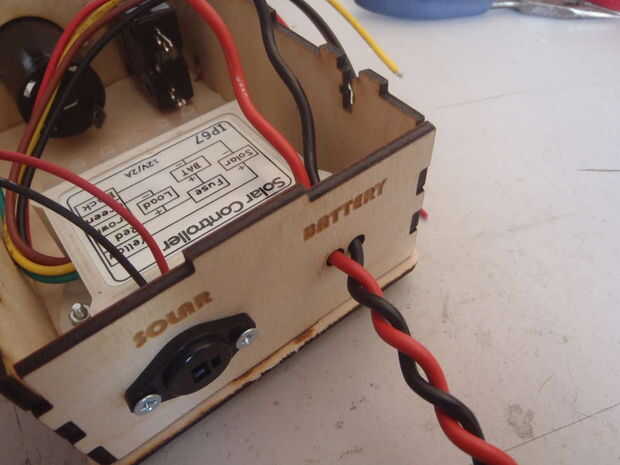

Montar en el panel frontal y tornillos para fijar (con los soportes de tuerca t).
