Paso 2: Vamos a construirlo! Parte 1: El primer chip
Paso 1: Agregar el corazón y lo alimenta.

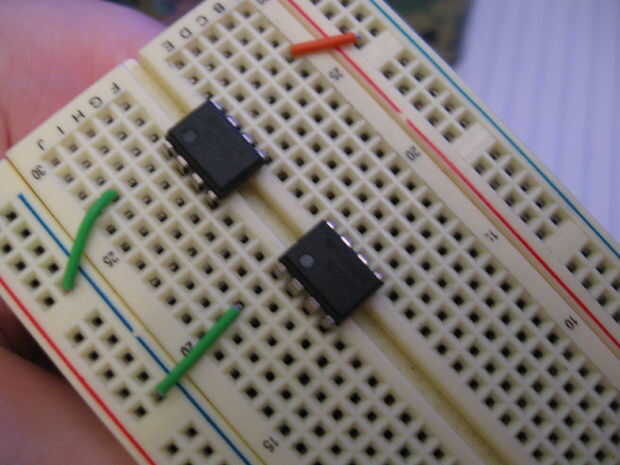

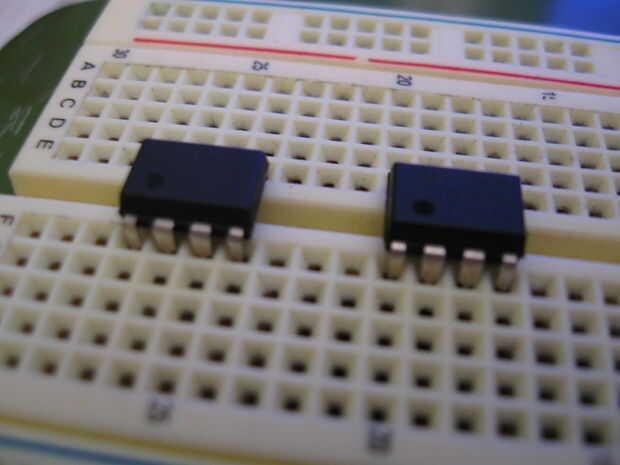

¿En orden para el circuito a trabajar por supuesto necesitará algo para ejecutar su LED y Piezospeaker, pero qué divertido es poder solo se aplica a ellos? No muy divertido realmente, así que estamos utilizando dos fichas de temporizador LM555 dar nuestro LED y altavoz de cierto estilo. Tomando nota de la marca de sincronización en las fichas (denotado por un pequeño punto o muesca) enganchamos pin 8 nuestro primer 555 temporizadores en el riel de alimentación (la columna de color rojo) y el pin 1 a tierra utilizando un cable puente.
Paso 2: Si el gatillo interruptor y reajustar el umbral.

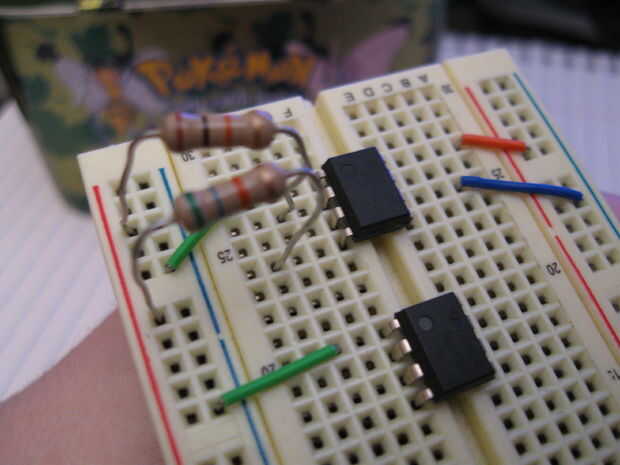

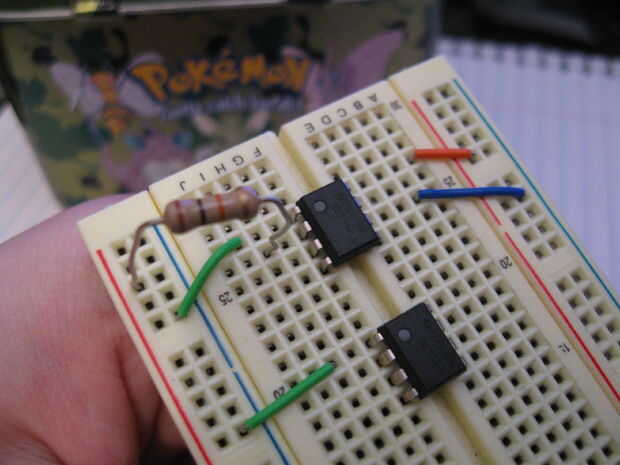

Este sistema de etiquetas láser realmente se compone de dos circuitos diferentes de Temporizador 555. El circuito que se llama un multivibrador biestable o Flip-flop circuito. La segunda por el flip-flop activa un multivibrador astable clásica para generar un tono. Estos se explican más en el siguiente paso instructable, así que si te no interesa sólo saltar sobre él. Ahora instalaremos nuestro "interruptor de la luz" y el botón de reset por colocar primero un 10 k ohm (10.000 ohmios) resistencia del poder su pin de disparo (pin 2) en su primer chip de IC y una resistencia de ohm k 65 del poder para el pin de reset (pin 4) en su primer chip de IC. Finalmente para este paso le agregamos las células CdS (fotorresistores) al pin de disparo (pin 2) en serie (no paralelo!) directamente al pin 6.

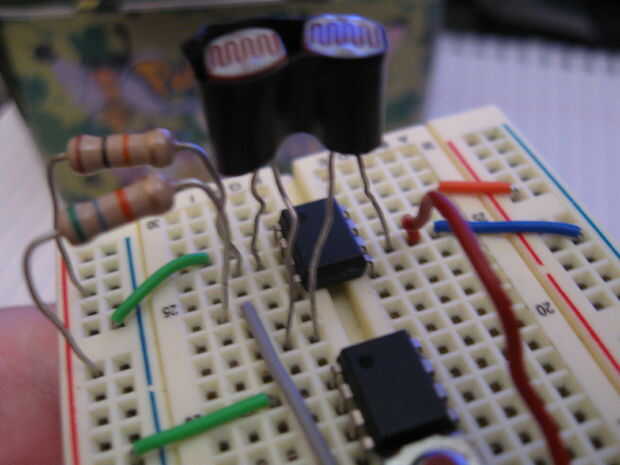

Y.... mientras estamos en el tema de fotorresistores, sabrás que también hay muchos diferentes tamaños de fotorresistores por ahí que tienen valores diferentes en diferentes niveles de luz. Las que usé eran 1/4 células con 4 "las costillas" (lo suelen llamar a la línea ondulatorio a través del centro de la célula). En luz ambiente crean 3,35 k ohmios cada (3.350 ohmios) de la resistencia, M 2,5 ohmios (ohms 2.500.000) de resistencia en la oscuridad total y 330 ohmios de resistencia cuando golpeó con la luz del láser. Hay tres otros tamaños examiné en celdas de CdS, cada uno con un conjunto diferente de valores (en el orden: oscuridad, luz ambiental, luz laser):
1/4" celular con 3 costillas: 2,5 ohmios, 3.35 k ohmios, 330 ohm (nuestra fotorresistencia se utiliza)
1/8" celular con 4 costillas: 3M ohmios, 5,38 k ohmios, 600 ohmios
3/16" celular con 4 costillas: 1,4 M ohmios, 2 k ohmios, ohmios 400
3/32" celular con 3 costillas: (> = 10M) ohmios, 4,2 k ohmios, 300 ohmios
Paso 3: Finalizando nuestros interruptores.

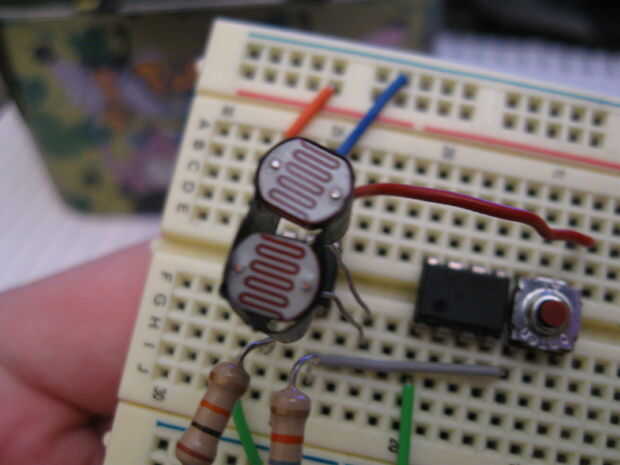

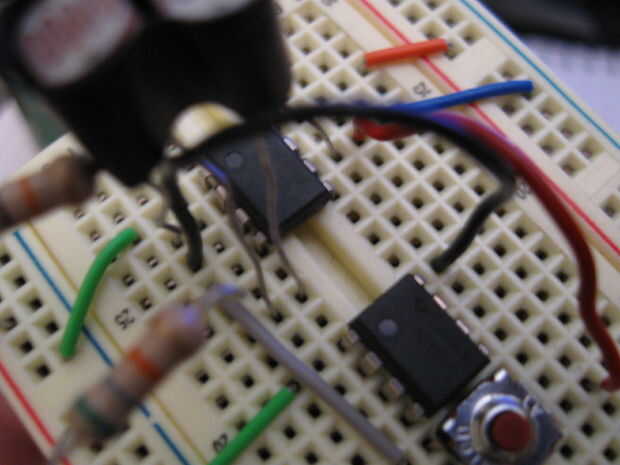

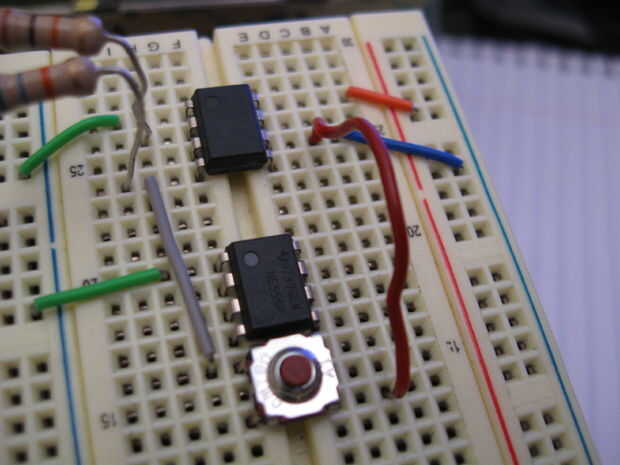

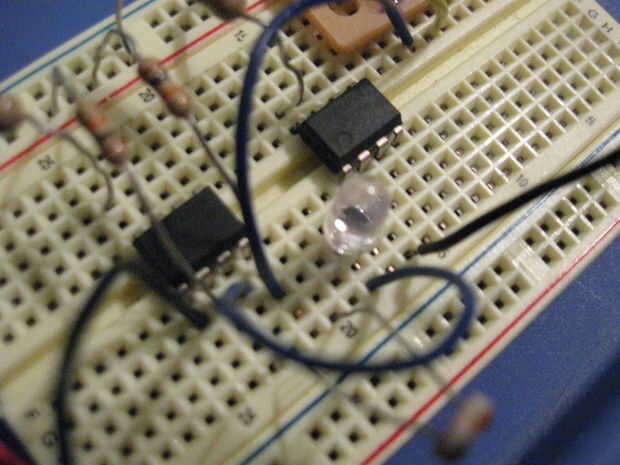

En el último paso lo habíamos dejamos antes de que realmente habíamos terminado las conexiones reset y gatillo. Hice esto porque quería mantener la Junta relativamente limpio antes de que conseguíamos en el camino de la diversión de la materia y tener un plato de espagueti para un tablero de circuito. Antes de hacer las colocaciones de puente final debemos primero añadir nuestra luz por tomarlo y conexión desde el pin de salida (pin 3) el primer IC al carril de tierra (tren azul). Ahora podemos añadir nuestro interruptor táctil (botón pulsador) a nuestra Junta Directiva. Conecte su interruptor táctil a la patilla reset (pin 4), utilizando un puente y al otro lado del interruptor al pin 6.
