Sistema de etiqueta de bricolaje láser (renovado) (3 / 8 paso)

Paso 3: Vamos a construirlo! parte 2: el segundo chip

No hay muchas cosas que necesita hacer en este paso pero los pondré en sub-pasos más pequeños así es más fácil comprobar tu trabajo si algo no parece correcto.

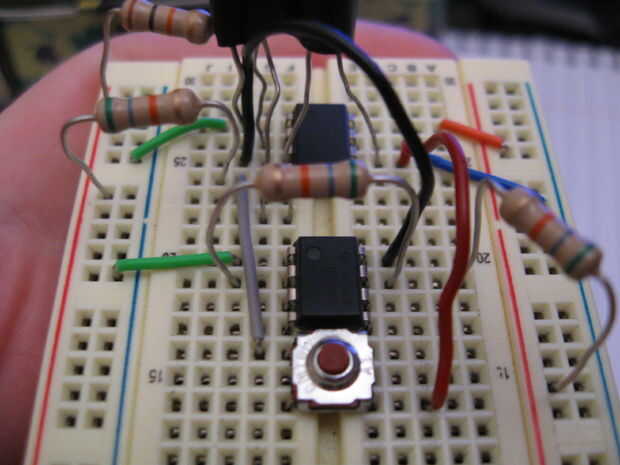

Paso 1. Conectar una resistencia de 65K de alimentación al pin 7.

Paso 2. Conectar una resistencia de 65K del pin 7 a pin 2.

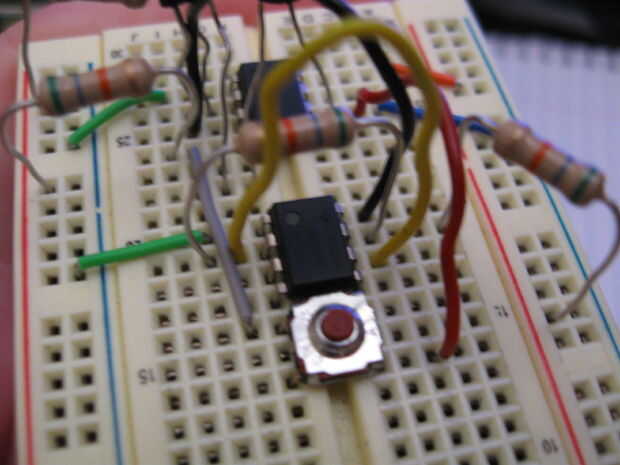

Paso 3. Conecte un cable de puente desde el pin 2 al pin 6.

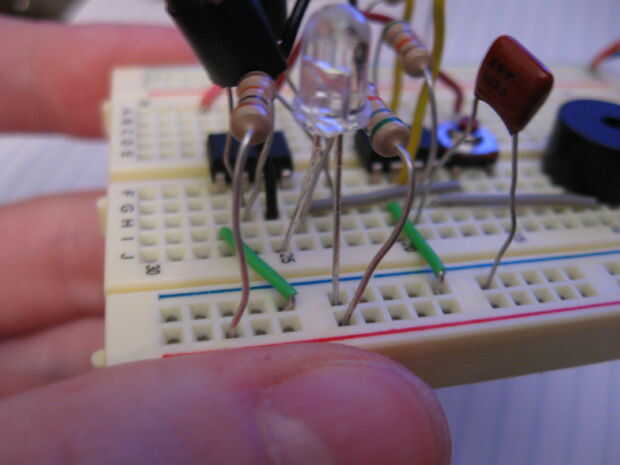

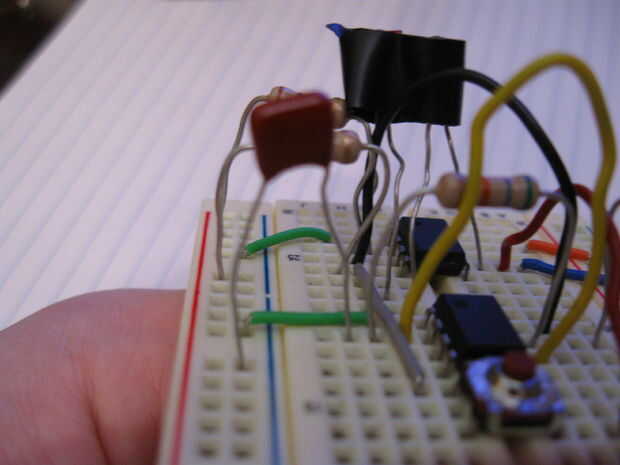

Paso 4. Conecte un capacitor de.01 μF de pin 2 a tierra.

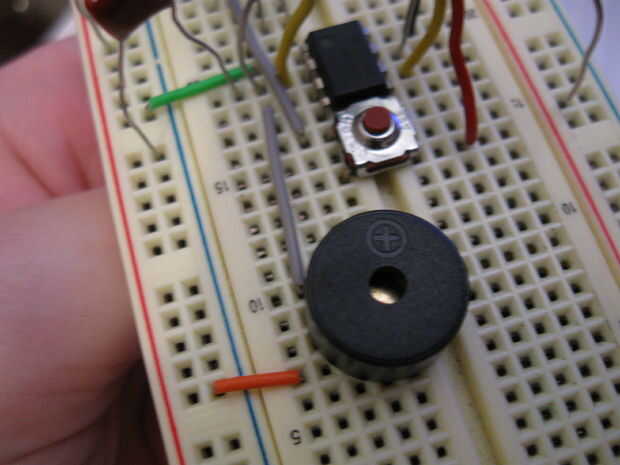

Paso 5. Conecte zumbador piezoeléctrico al pin 3 con un cable puente y los zumbadores a tierra con un cable puente.

Ahora ha completado el tono de configuración de generación. ¡ Felicidades!
