Paso 4: Este circuito funciona
¡ UF, es bastante fácil una vez que la vea en acción más. Esto es ¿cómo conseguir que nuestro tono de alerta cuando nos alcanzaron la marca, pero ¿cómo encender y apagar cuando pulsas el gatillo? La salida del primer chip 555 temporizador controla la energía para el segundo chip. Cuando la luz no da en el blanco, el chip se encuentra en una posición de reset y apagado y no a un voltaje que puede trabajar el segundo chip apagado. Cuando el objetivo es , sin embargo, el voltaje producido en el pin 3 es unos 3 voltios, así que el otro chip puede trabajar ahora de que la tensión. Ahora que puede trabajar, el tono es generado por las resistencias y el condensador.
El primer chip se configura como un disparador de Schmitt que cambia su estado dependiendo de si el umbral es alto o bajo. El umbral se establece en el pin 6 de 1/3:2 / 3 señal por el pin de reset o el pin de trigger (respectivamente) causados por variaciones en la resistencia (con el fotoresistor) o el interruptor (con el botón de reset). Una corriente que es 2/3 de la fuente original actual debe ser aplicada al pin 2 para el chip establecer un umbral en un estado alto, mientras que un 1/3 fuente de corriente debe ser aplicada al pin de reset para el umbral se establece en un estado bajo. En cualquier caso, el estado de umbral se mantiene hasta que se cumple la condición de oposición, lo que explica por qué el chip mantiene el LED de encendido o apagado durante un periodo de tiempo.

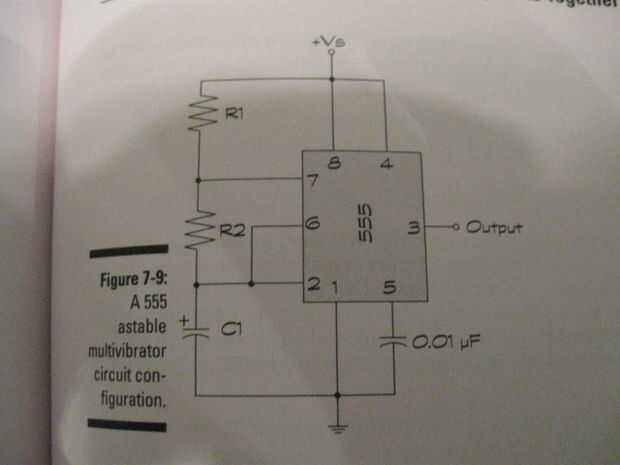

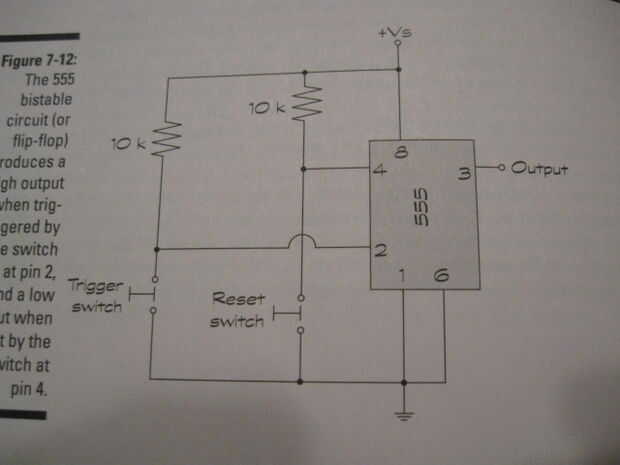

Si quieres aprender más sobre el chip 555 tiempo sugiero empréstitos Electronics for Dummies de una biblioteca o comprarlo en una librería y volviendo al capítulo 7. (fotos de abajo son el circuito publicado en la página 161 y 164 en electrónica para Dummies).
