Paso 7: La parte más corta: edificio

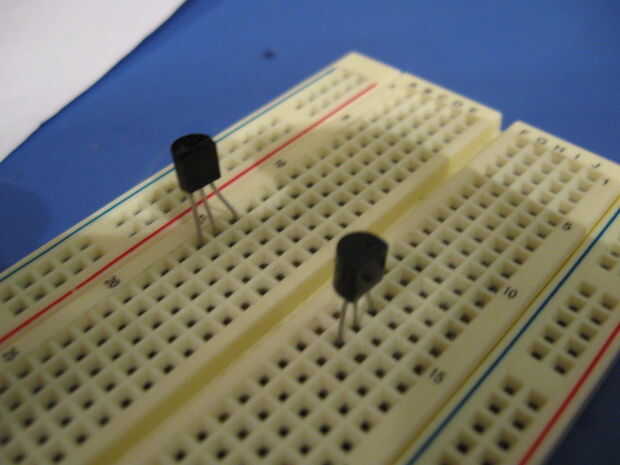

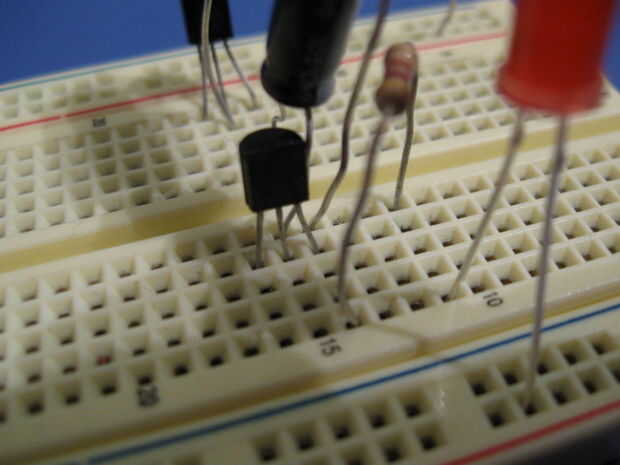

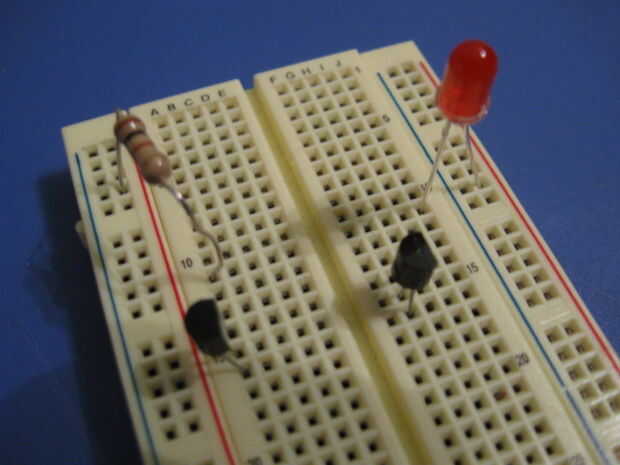

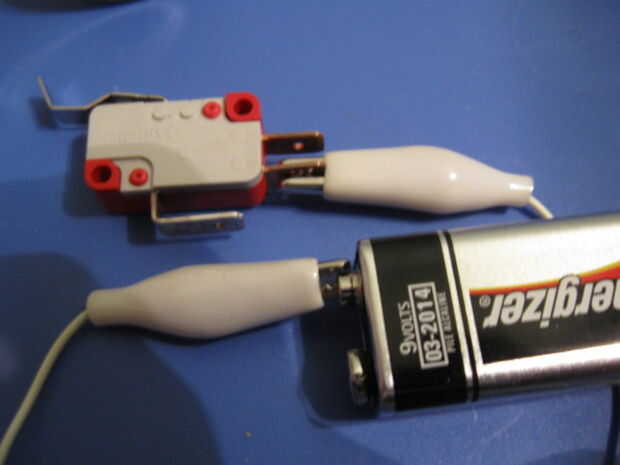

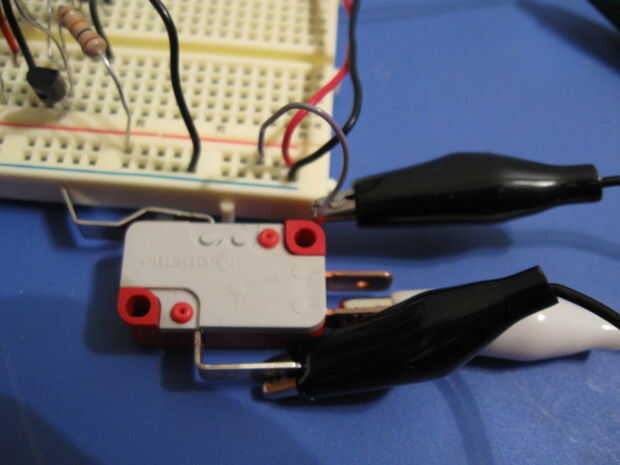

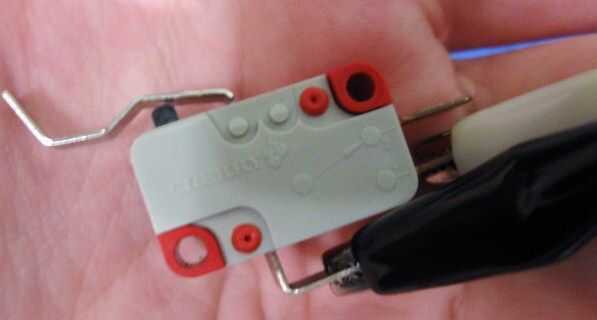

A partir del tablero conecta nuestros dos transistores NPN (en la mayoría si no todos los transistores de NPN leer los pines de izquierda a derecha, plana hacia usted, las conexiones son emisor, Base y colector.) en la Junta.

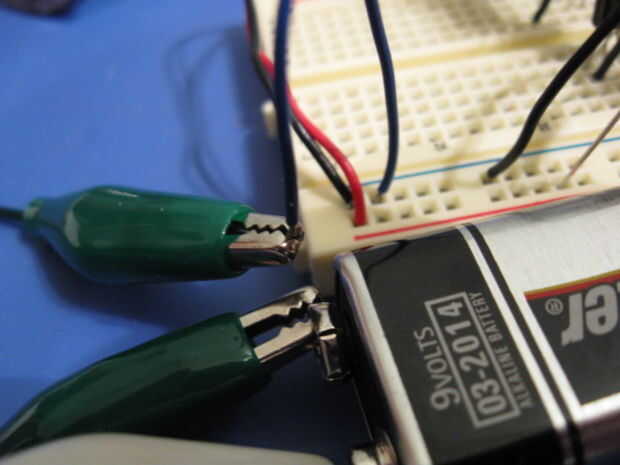

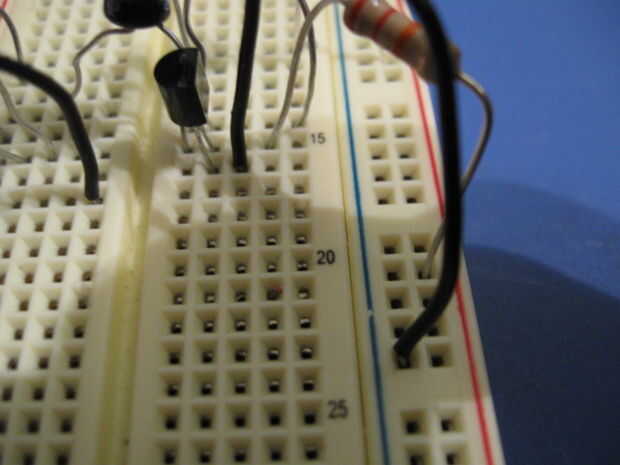

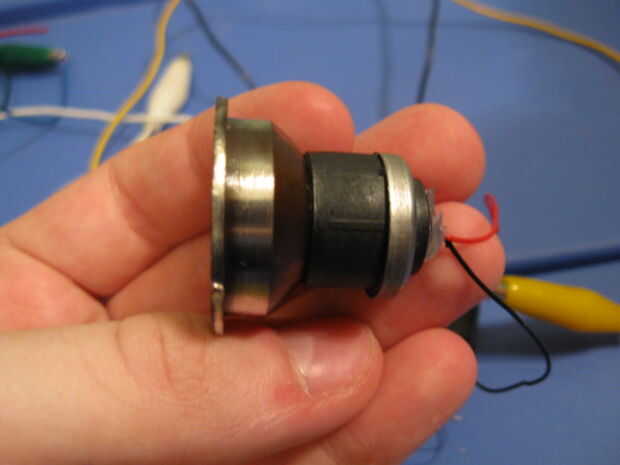

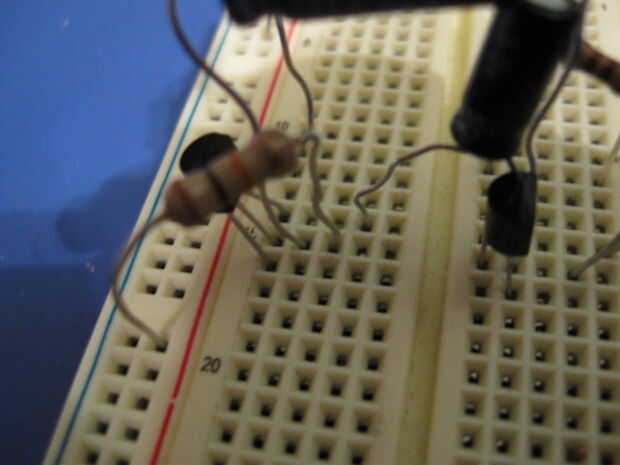

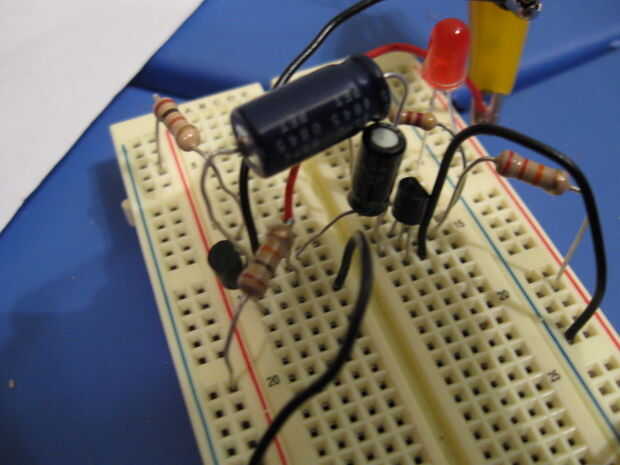

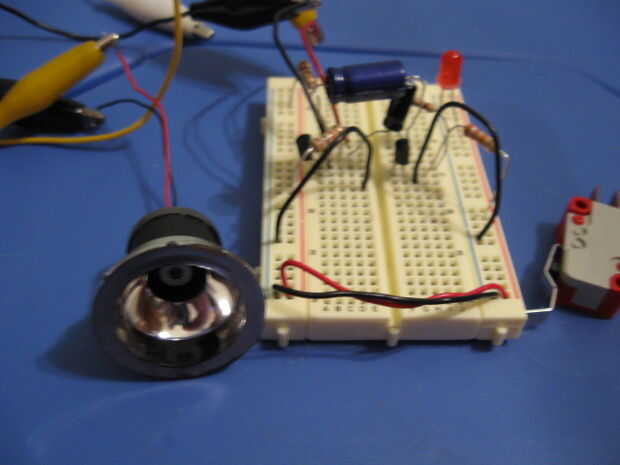

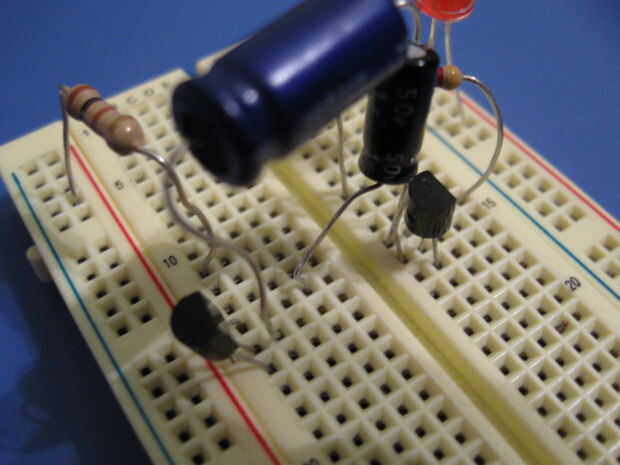

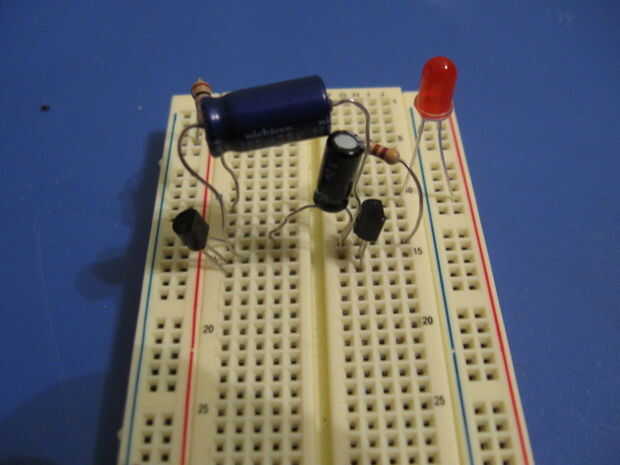

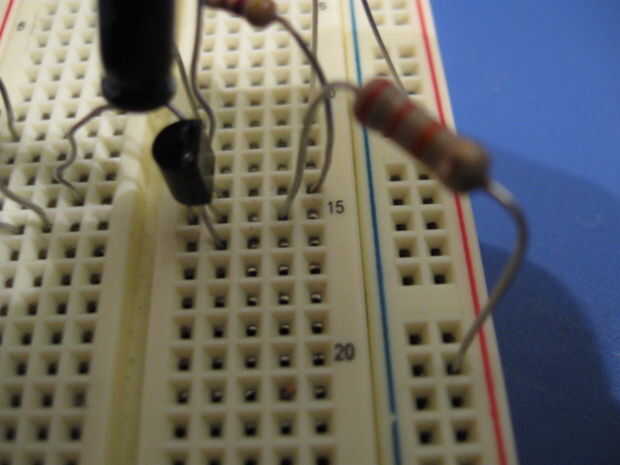

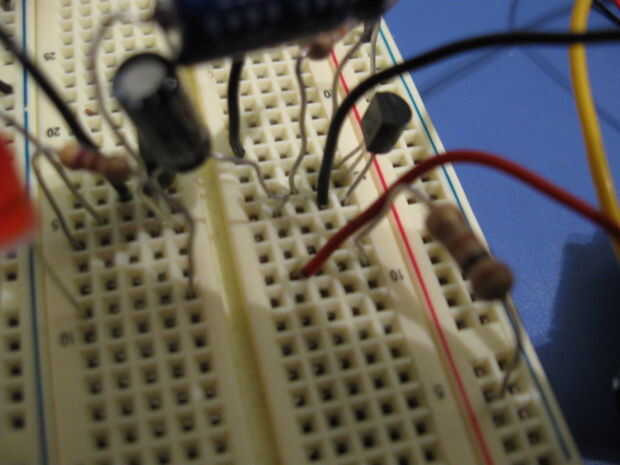

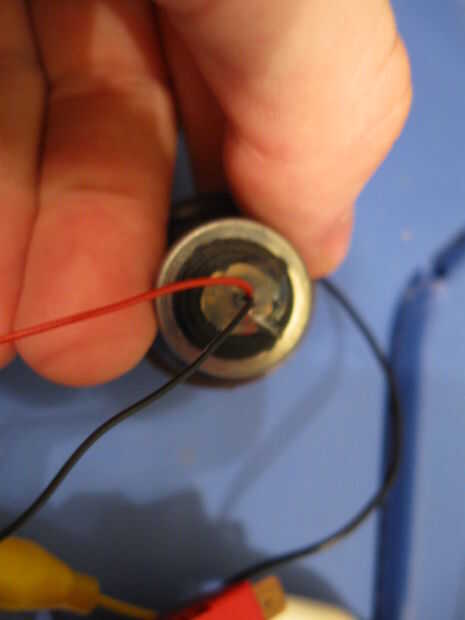

Entonces tome su resistor de 100 ohm y enchufe de alimentación a un lugar abierto al azar en la tabla que más adelante ser puenteada con su circuito de láser (créeme, es mejor por el bien de anti-spaghetti-plateness). Luego tomamos nuestro LED y conectar su ánodo (parte positiva) directamente a la energía y su cátodo (extremo negativo) a un punto en el tablero. Inmediatamente después coloque una resistencia de 470 ohm desde el cátodo al colector (con el lado plano hacia usted: el perno más bien) de uno de los transistores (sólo para mi preferencia, yo usé el transistor de la derecha), esto es lo que va finalmente hacer a la luz de láser. A continuación, coloque el condensador de mircofarad 100 el ánodo (polo positivo) se conecta al colector del transistor con el LED conectado y el cátodo (extremo negativo) se conectará con la base de otro transistor. Luego invierta este proceso con el condensador de 1 microfaradio uniendo su ánodo al colector del transistor no-LED y el cátodo a base de LED transistor. Ahora que la parte más complicada (sí, que era la parte más complicada) tomamos nuestros 10 k ohmios (10.000 ohmios) y conectarlo a la energía y la base del transistor no-LED y luego conecte una resistencia de ohmios (22.000 ohmios) 22 k a la energía y la base del transistor LED. Semi-finalmente Conecte los emisores (el único pins no has tocado) a tierra utilizando los cables de puente. Ahora, finalmente, tomamos nuestra luz láser amada y enchufe ese perrito entre el resistor de 100 ohmios y el colector del transistor antes no-LED. Dar la alimentación del circuito hacer una conexión desde el extremo positivo de la batería de 9v y la terminal de N.A. (que es normalmente abierta cuando estamos hablando de switches) y conectar la tierra común (el pin solo en la parte inferior) en el riel de alimentación en el tablero y conectar finalmente el carril de tierra al borne negativo de la batería y eso es todo.
