Paso 2: Programar el Arduino

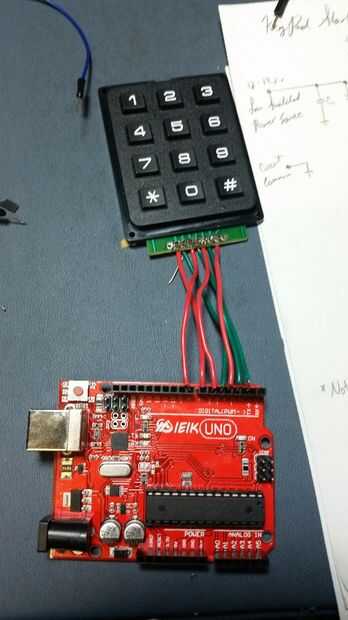

Esta es quizás la parte más difícil de todo el proceso si usted es nuevo a Arduino. El teclado de matriz de 3 x 4 usado tiene un total de 9 agujeros, sin embargo la primera y la última no conectado a nada y así que puede ser ignorada. Así, la numeración de los pines es de izquierda a derecha, 0-6 de un total de 7 pines. En la placa de Arduino, comenzamos en el pin número 2 y vaya al número 8. El bosquejo debe ser conectado tan solo descarga y uso!
Las conexiones son las siguientes:
: Matriz 0 Arduino patillas: 7
1, 5
2, 8
3, 2
4, 6
5, 3
6, 4
El Arduino el pin 12 es la salida al relé circuito de conducción.
