Paso 3: El circuito

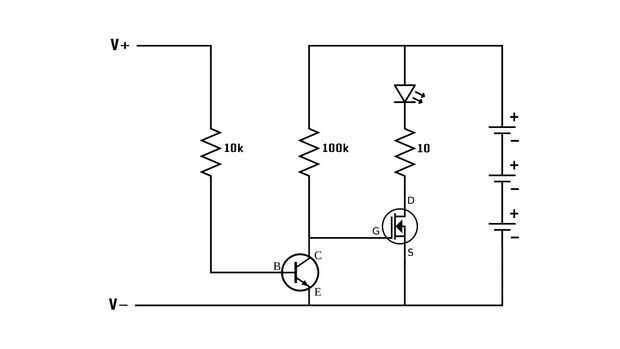

Aquí está una descripción rápida del circuito que he diseñado para este proyecto y cómo funciona.
Una fuente de alimentación está conectada en el lado izquierdo del circuito con el terminal positivo conectado a la resistencia y el terminal negativo conectado a la tierra común. La señal de la fuente de alimentación pasa a través de la resistencia a la base de un transistor NPN. Esto activa el transistor y shorts con eficacia el pasador de la puerta del MOSFET a masa. Esto evita que el pasador de la puerta en un estado bajo y el MOSFET no conducirá electricidad. Por lo que los LEDs están apagados.
Cuando la señal de la fuente de alimentación está apagada (por ejemplo, en un apagón), invertir los Estados. Con ninguna señal en el pin de la base, el transistor de NPN se apaga y ya no conecta el pin de la puerta MOSFET a tierra. La tensión del perno puerta ahora se tira alto a través de la resistencia de 100 k. El MOSFET conducirá ahora electricidad y conecta los LEDs a la tierra. El LED se encienda.
Así como la energía de la rejilla está conectada, los LEDs están apagados. Pero tan pronto como el poder hacia fuera, el LED encenderá automáticamente. La potencia de los LEDs es suministrada por tres pilas AAA. En esta configuración, las luces pueden permanecer en hasta 10 horas. Esto le dará tiempo suficiente para hacer los preparativos para un corte de energía a largo plazo.
En modo de espera, este circuito se utiliza sobre 0.045mA de la batería. A este ritmo, la batería puede varios años. Pero deberías echarle por lo menos una vez al año.
