Paso 3: Construcción de la cabecera
Hardware

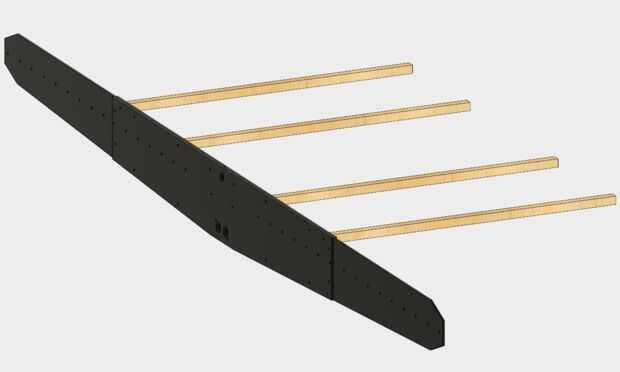

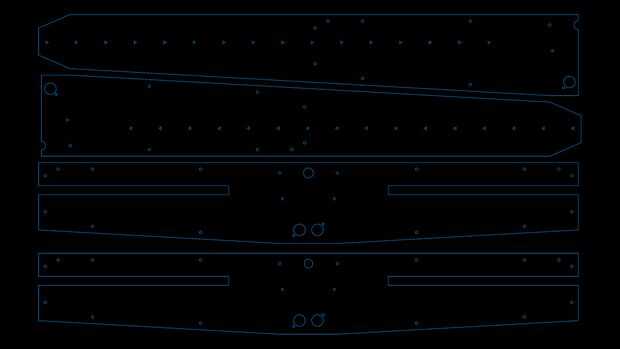

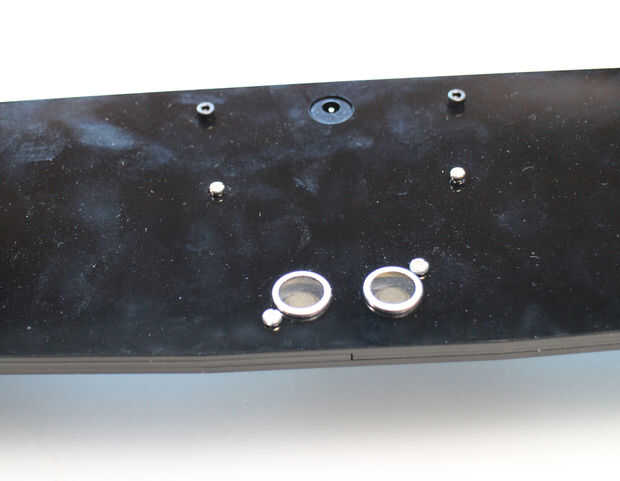

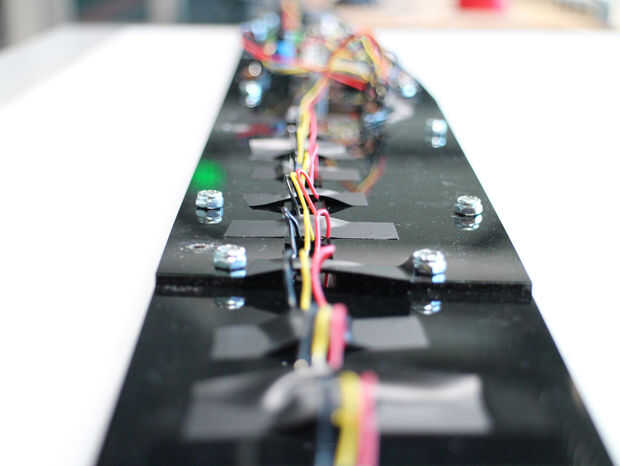

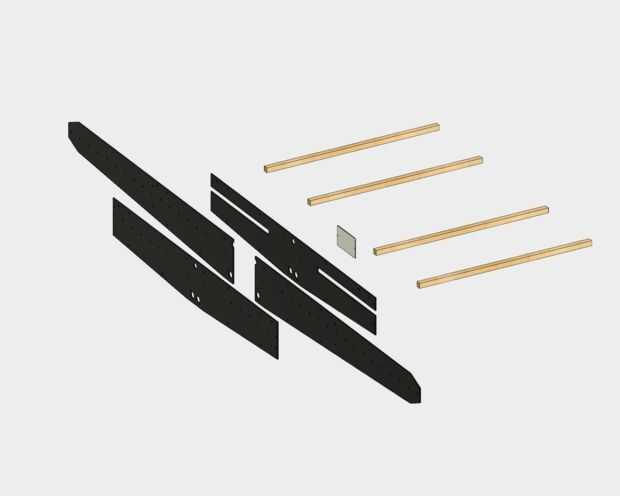

Diseñé la cabecera en Adobe Illustrator y corte de acrílico de 3 mm con un cortador láser. Los archivos fueron hechos para caber un láser con una cama amplia de tres pies. Sin embargo, es necesario utilizar un cortador láser. Simplemente quería tener agujeros poco triangulares frente a cada led en vez de la típica cara redonda. La cabecera consta de tres capas principales, una placa, medianas dos "alas" para los LEDs y una placa de base; éstos se intercalan con tornillos 6-32. El proto-board y el circuito de montaje a la parte posterior para una cara limpia. Cuatro varillas con espiga cuadrada 18" se enroscan en la placa posterior en orden de la unidad para descansar en un estante, pero podría substituir con clavos o ganchos si se desea que la unidad colgada en una pared posterior.
Electrónica

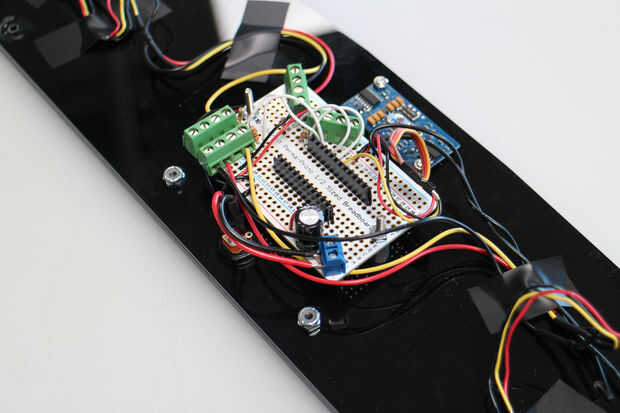

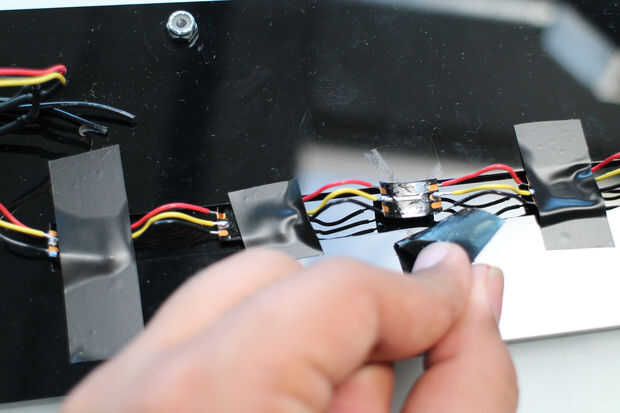

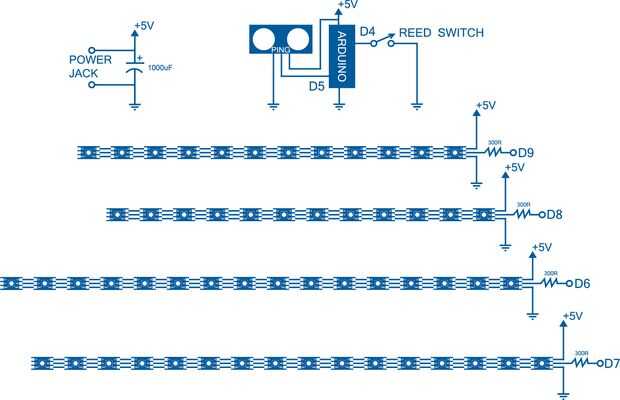

El esquema es bastante sencillo ya que la mayor parte del circuito se compone de módulos pre-ensamblados. Los componentes sólo discretos son las resistencias a los pines digitales en las cadenas de NeoPixel y un fornido condensador electrolítico 1000 uF a través de los carriles de la energía. Los LED se dividen en cuatro segmentos, dos tramos de 16 LEDs extendidos a tres pies para la cabecera y dos tramos de 12 LEDs a doce pies para cada franja de suelo. He utilizado bloques de terminales para conectar las cadenas externas de NeoPixel y alimentación; Esto facilita la instalación con los cables más cortos y permite a desmontaje rápido de la unidad.
Software
El código es bastante modesto. Decidí usar un Arduino Mini Pro (ATmega 328 a 5V) de Sparkfun, puesto que son baratos (~ $10) y pequeños. No necesito reprogramar este foro a menudo, así que no había ninguna necesidad de pagar extra por la viruta FTDI en un Arduino regular. El código es bastante compacto, con sólo ligeras modificaciones sin duda sería posible utilizar un micro más pequeño como la baratija de Adafruit o incluso un desnudo ATtiny85!
