Paso 14: Hacer un circuito de detección oscuro

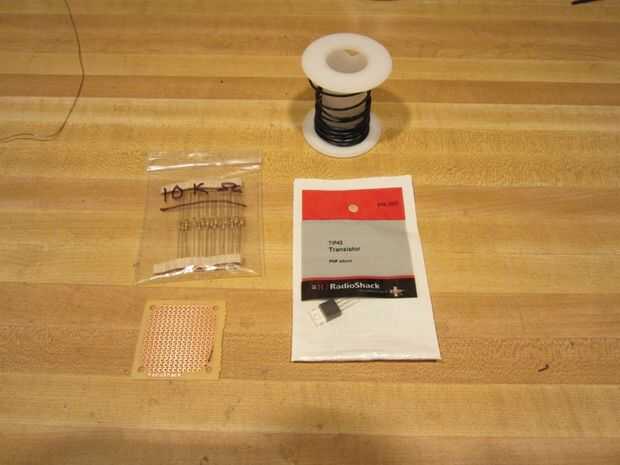

Partes:
Diodo 1N4001 (o algo similar)
TIP42 Transistor (o cualquier transistor PNP similar)
Resistencia de 10.000 ohmios
Una placa de prototipos
Alambre
(Si usted tiene un disipador de calor extra, usarlo).
Herramientas:
Soldadura de hierro
Cortador de alambre
Lo que estamos haciendo es soldar el transistor, resistencia, y 3 cables a la placa de prototipado. El diodo que utilizamos en conjunto con el panel solar más tarde.

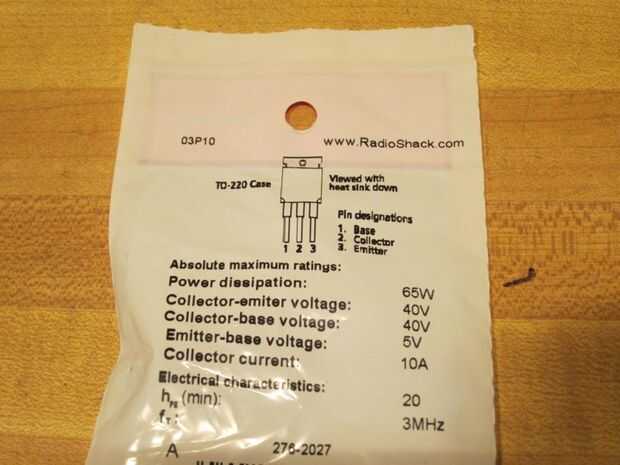

Antes de hacer cualquier cosa que usted debe buscar información sobre lo que cada pata de tu transistor hace qué. Tiene una Base, emisor y un colector. Saber cuál es cual. Está generalmente en el envase, finalizó de google **

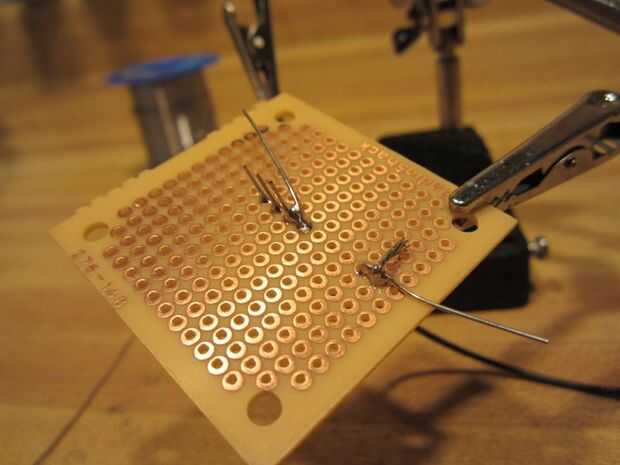

Poner el transistor en el centro de la placa y soldar en su lugar.

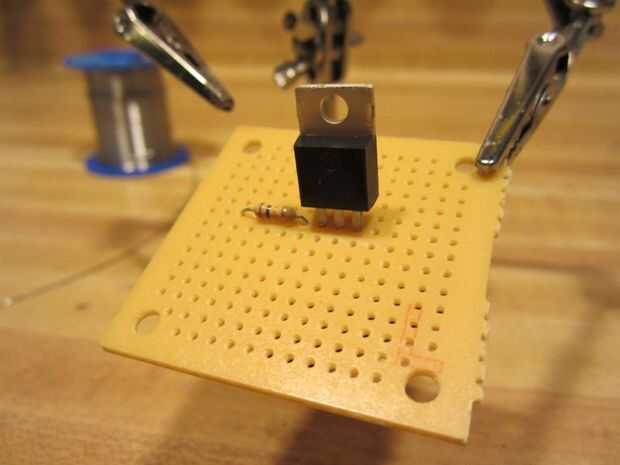

Encontrar la pierna de Base. Poner la resistencia junto a él y la resistencia de la soldadura en su lugar. Ahora conecte una pata de la resistencia a la pierna Base.

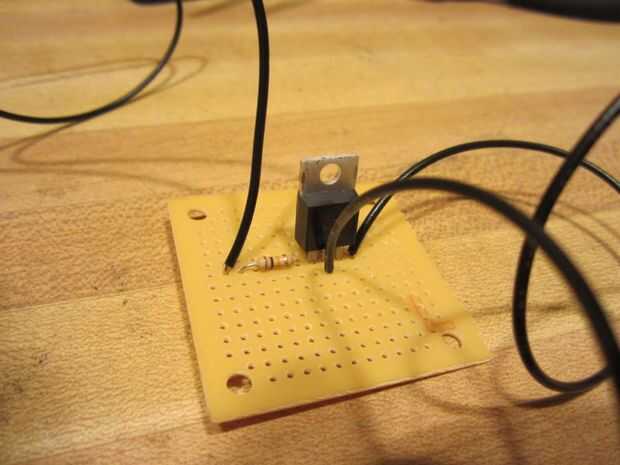

Ahora haz tu alambre. Nos vamos a conectar un cable al extremo libre de la resistencia a la pata del colector y a la pierna del emisor.
También tomó una de mis disipadores de calor extras y poner en la parte posterior del transistor. Mientras que probablemente no es necesario, podría así.
