Sistema de juego de Arduino (6 / 7 paso)

Paso 6: el cartucho

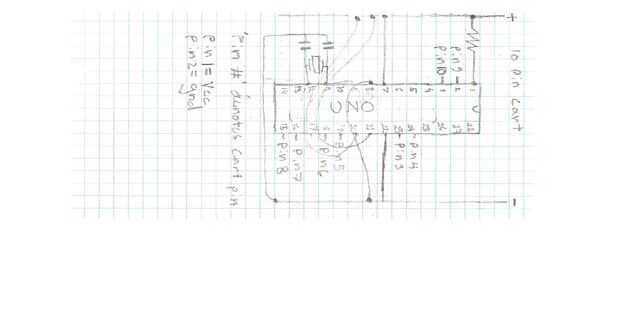

El cartucho es básicamente un mínimo Arduino.  Tiene diez pernos para hablar con los controladores y el tellymate. Esto es probablemente la parte más difícil de la construcción. Requiere usted sabe cómo trabajar con chips y puede soldar en espacios reducidos.

construcción

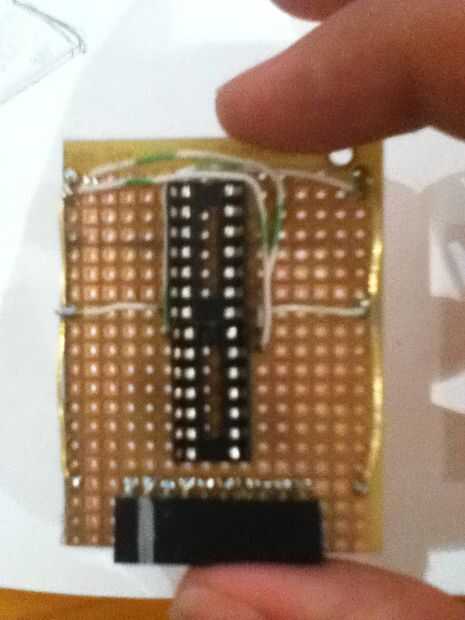

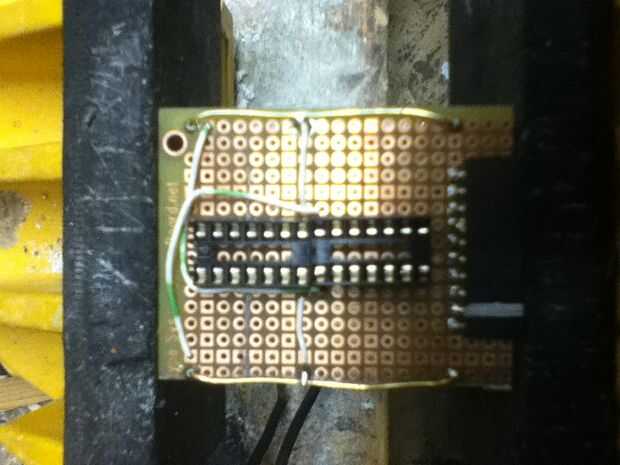

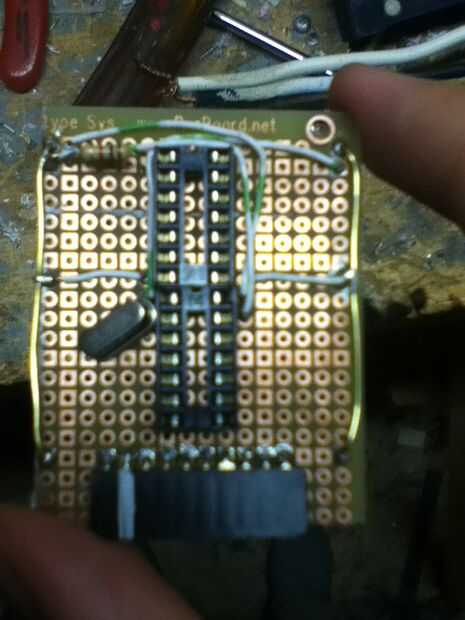

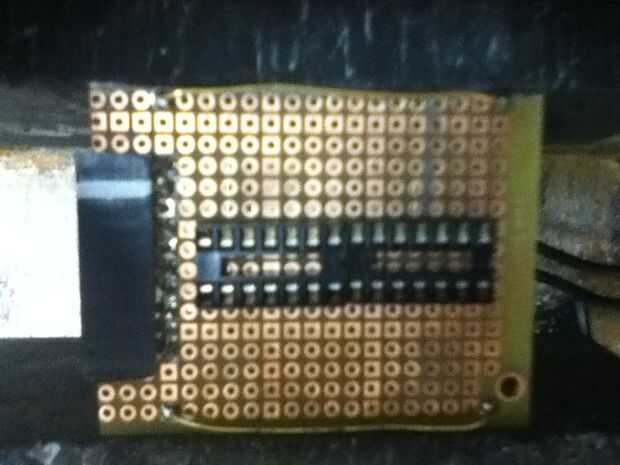

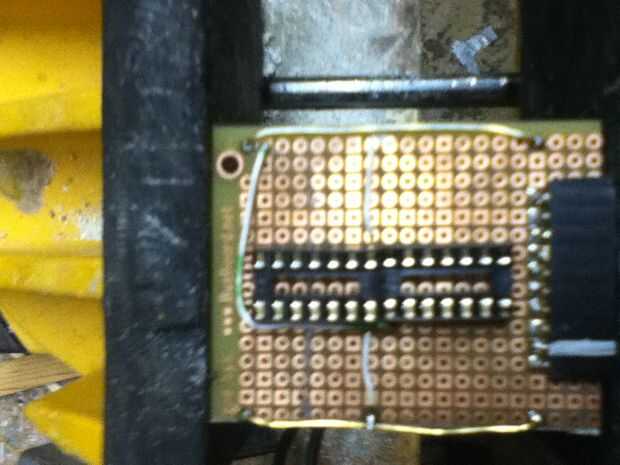

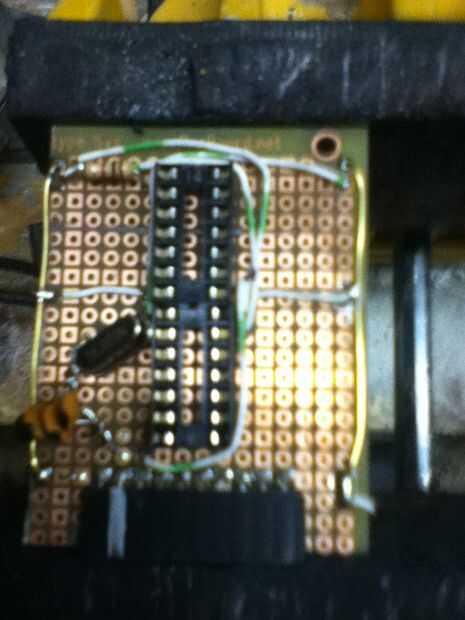

Para construir el carro empecé cortando la placa y soldar el zócalo de la viruta. Luego procedí a rellenar la Junta. Una vez más este instructable es muy útil.

Notas

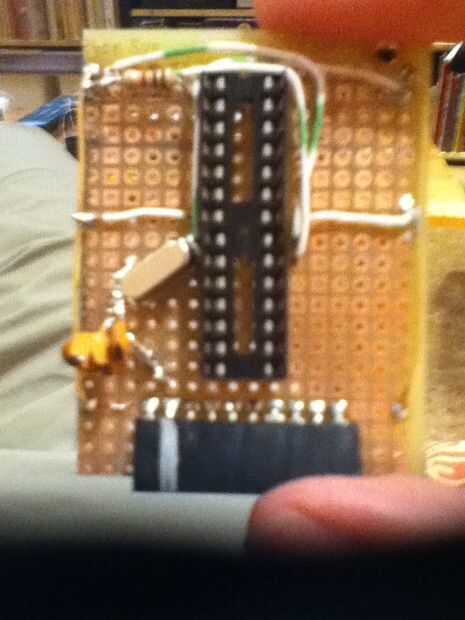

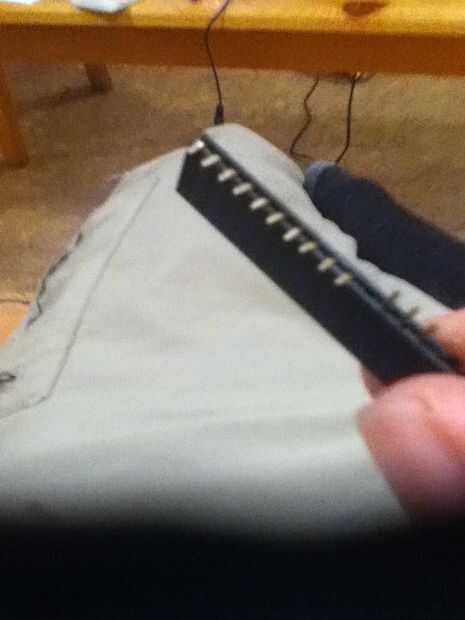

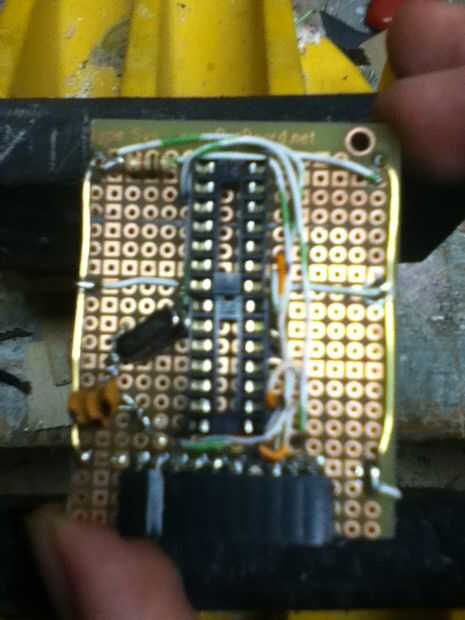

Debido a mi tienda de electrónica local no tener una toma de chips lo suficientemente grande para el Arduino en el momento de la compilación que decidí usar una rúbrica femenina. No. Resulta que esto crea una conexión muy descuidada entre el cristal y el Arduino. Esto significó que sincronización de Arduino fue apagado y no pudiera comunicarse constantemente con la tellymate. Estaba en el extremo capaz de solucionar este problema utilizando dos 14 pines zócalos en vez de uno de 28 pines. En las fotos verá que hay dos grupos de condensadores de cerámica, esto es porque no tenía las tapas de 22pf necesario disponibles y en su lugar utilizar en paralelo dos capacitor de 10pf y 1pf dos condensadores. No lo hace cualquiera. Resulta que 10pf condensadores o capacitor de 20pf funcionar bien, sin embargo si tienes condensadores de 22pf, utilizarlos.

enlaces
Arduino/ATmega328/168 pin mapa aquí
Arduinos protoboard lo página aquí (no incluye un circuito de programación)
