Paso 3: La construcción
La IP requiere una fuente de alimentación de 5v y el monitor elegí las necesidades en cualquier lugar de 5-12v. Mi amigo recomienda el paquete de baterías de Anker Astro E7. Pretende ajustar su voltaje en el dispositivo conectado a él, para que sonaba prometedor. Tuve cero problemas con energía, y dejo correr la película de intro de Final Fantasy III 19 horas antes de que tuve que empaquetar el regalo final. Todavía había 1 bar a la izquierda de la batería, por lo que probablemente podría haber fue un poco más! Yo habría colocado durante 5-8 horas, por lo que me hacía realmente feliz.
El cuadro fue construido alrededor de la alimentación dimensiones y profundidad suficiente para acomodar la longitud de la Pi. Yo sabía que deseaba que el suministro de acceso desde el exterior, así como el tablero de control Pi y monitor. También sabía que quería la pantalla incorporada en la tapa.

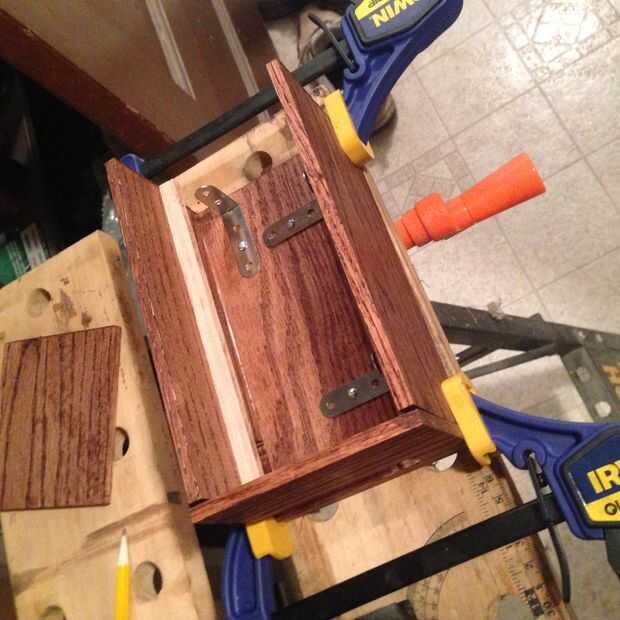

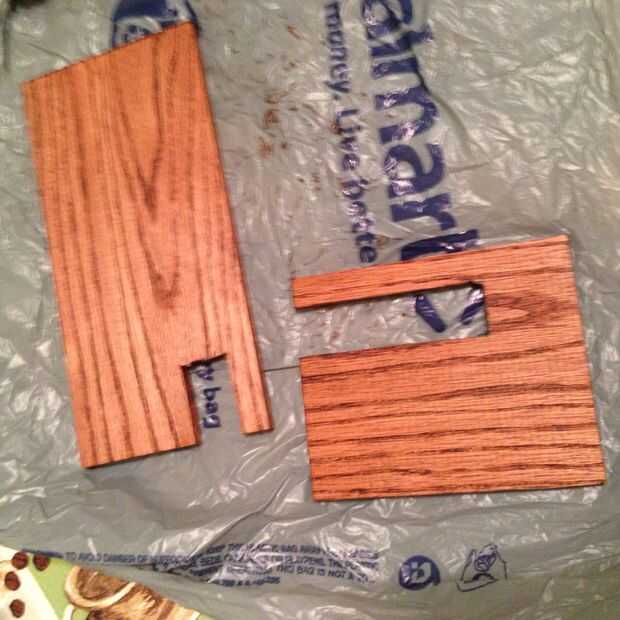

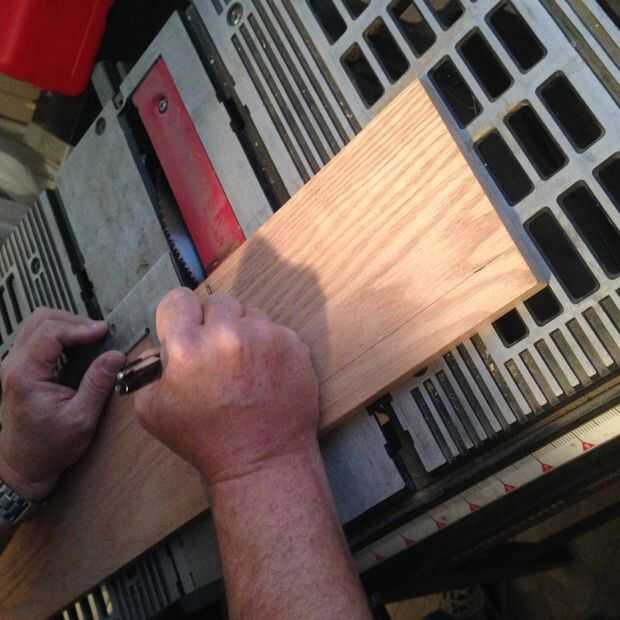

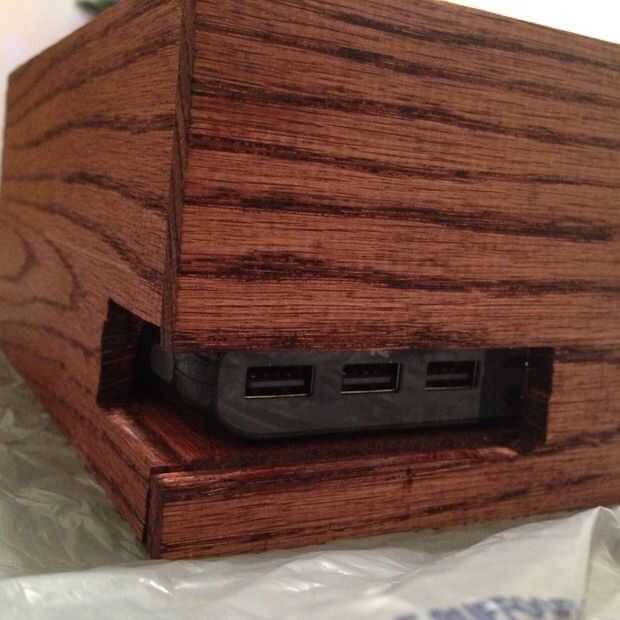

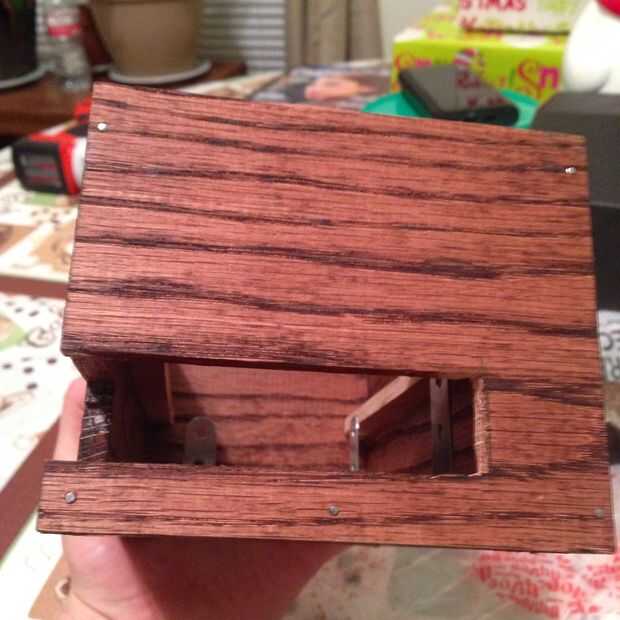

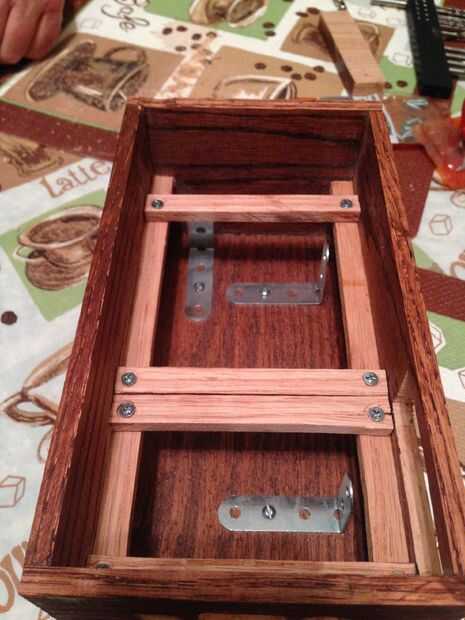

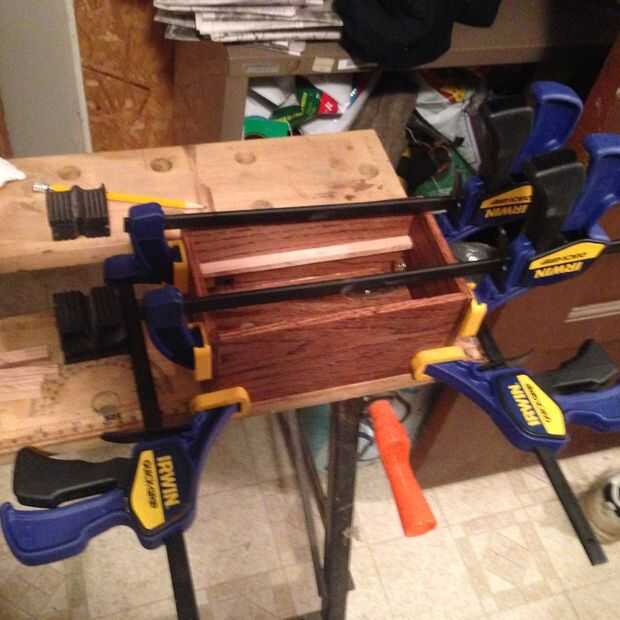

Así que primero hemos construido las paredes y la base de la caja. La esquina fue quitada de un lado y una pared para proporcionar acceso a la batería. Aseguró el paquete en posición con soportes en L atornillados a la base. Con ganas de mantener esto tan pequeño como sea posible, pongo rieles en las paredes laterales que podrían contener pistas para montar los tableros a. Las paredes fueron pegados en la madera juntos y sujeta hasta que se seque. Luego se añadieron clavos para fijar las paredes un poco más.

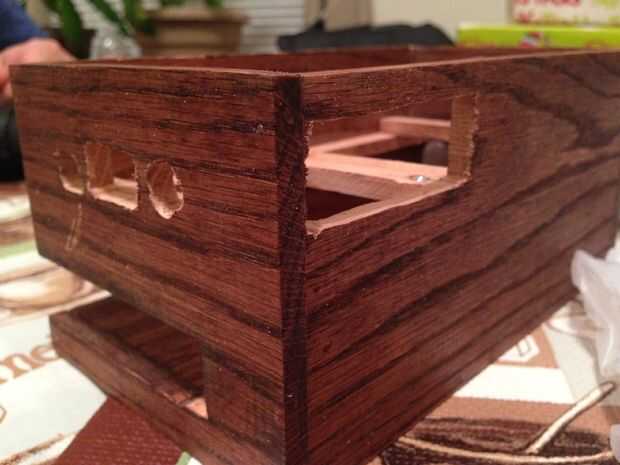

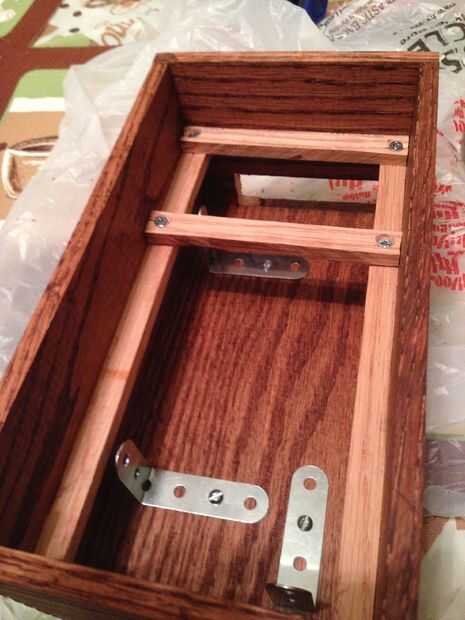

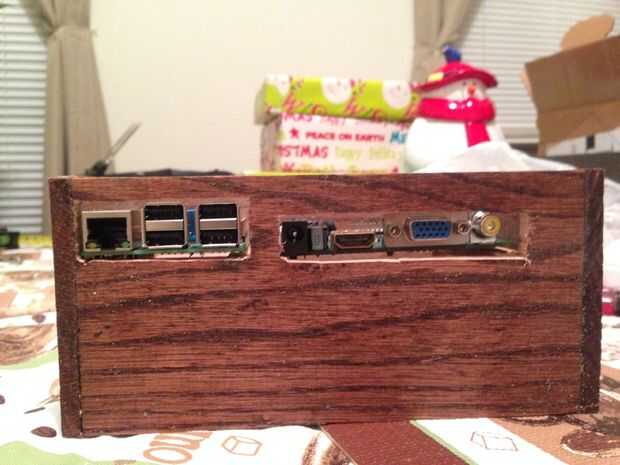

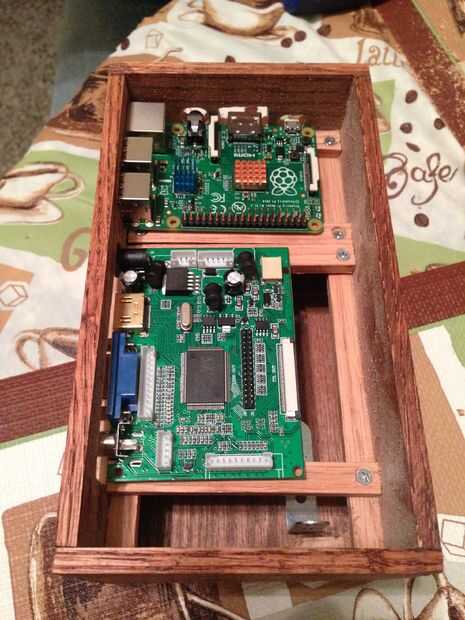

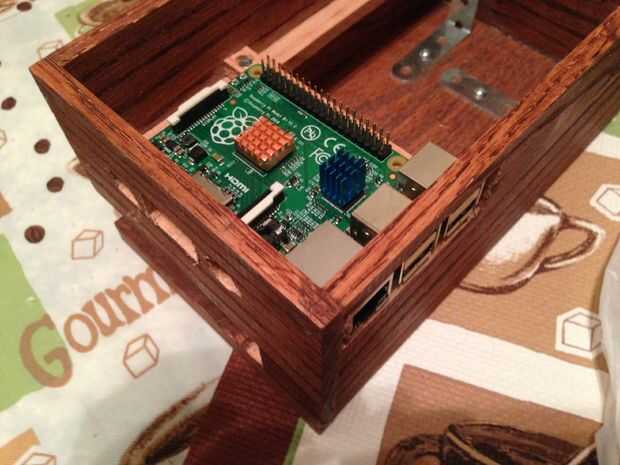

Después de esto, las pistas fueron instaladas para las tablas. Primero el Pi fue colocado en y los agujeros fueron marcados para el acceso a la alimentación, HDMI, compuesto, USB y Ethernet. Tenía sentido sólo cortar un agujero grande en el frente de la caja para el USB y Ethernet, pero hacer agujeros individuales de alimentación, HDMI y compuesto. Creo que el acceso de lado podría haber sido un solo agujero en este punto, pero es lo que es. Estos agujeros fueron hechos con una combinación de un taladro, una sierra de calar y una dremmel. Después de que el Pi entra muy bien en su espacio, el tablero de control de monitor fue colocado a su lado y un orificio de acceso fue cortado en la parte delantera.
Nota: creo que el enrutamiento de la señal de vídeo de la Pi a la Junta de control de monitor se podría haber hecho internamente, pero no miro que cerca lo suficiente. Recuerde, este fue un proyecto de un mes, principio a fin.

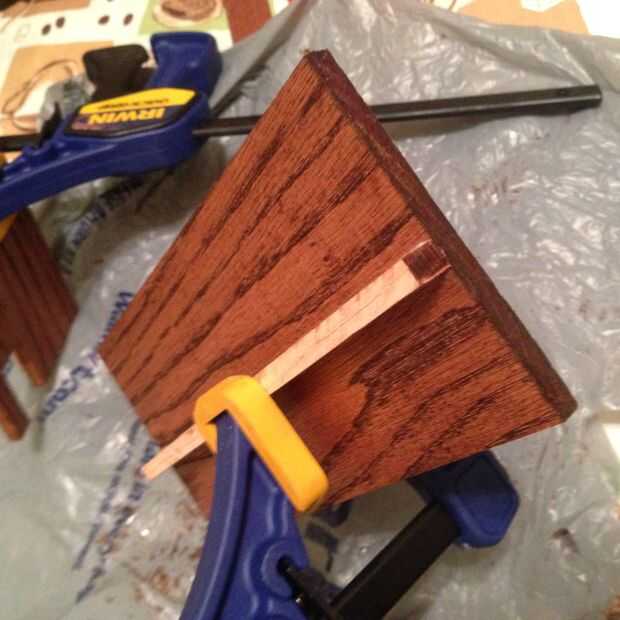

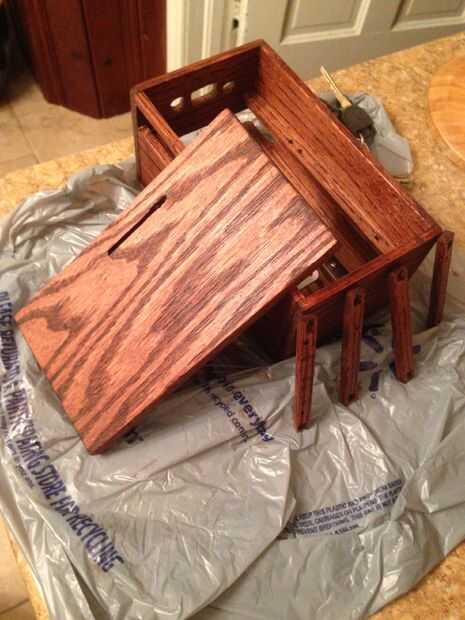

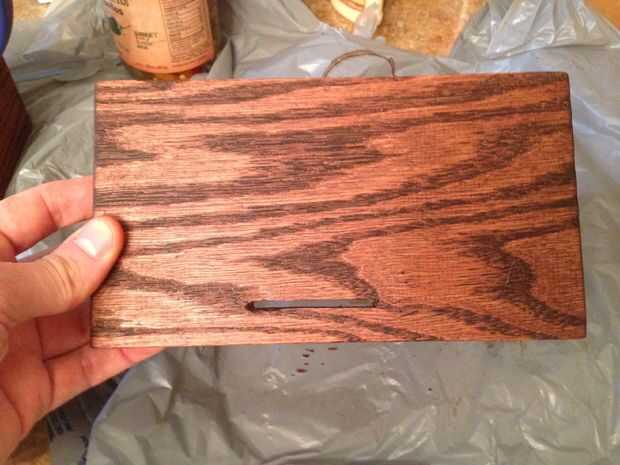

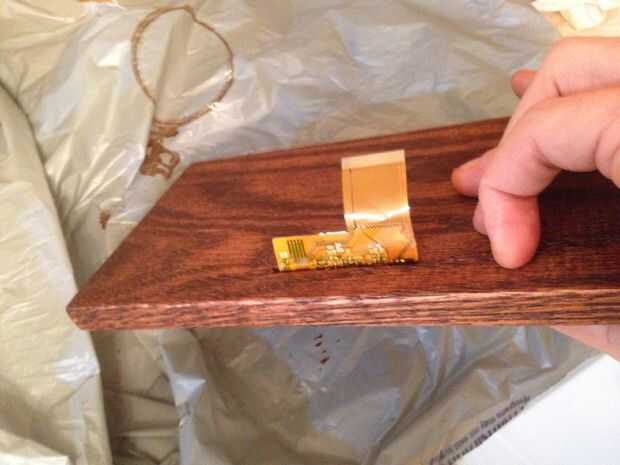

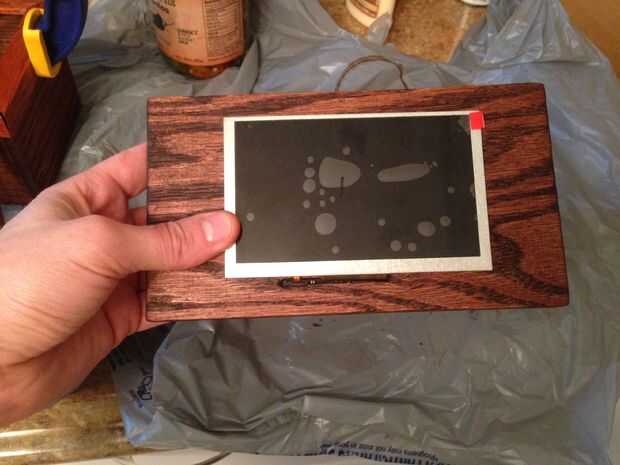

La tapa de la caja era sostenga al monitor, así como incluir los componentes internos, pero quería dar la vuelta para arriba durante el uso para que pudiera ver la pantalla en un ángulo. Se cortó una pequeña ranura en la tapa para proporcionar un canal para el monitor de cableado.

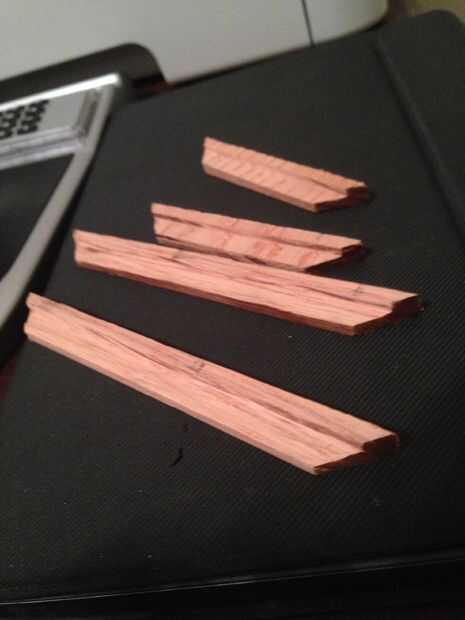

En este punto, las pistas fueron quitadas y todo fue lijado y teñido. Yo quería un toque un poco en la caja, así que hicimos para la base, así como recortar un marco del monitor. Esto se logró con el roble para la base y corte una ranura en pequeñas tiras de madera con la sierra circular para el monitor de recorte. Estos fueron todos los enarenados y había teñido de un color más claro para acento estético.

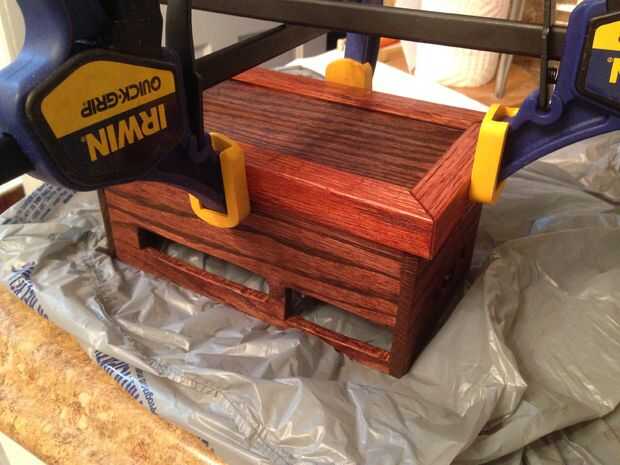

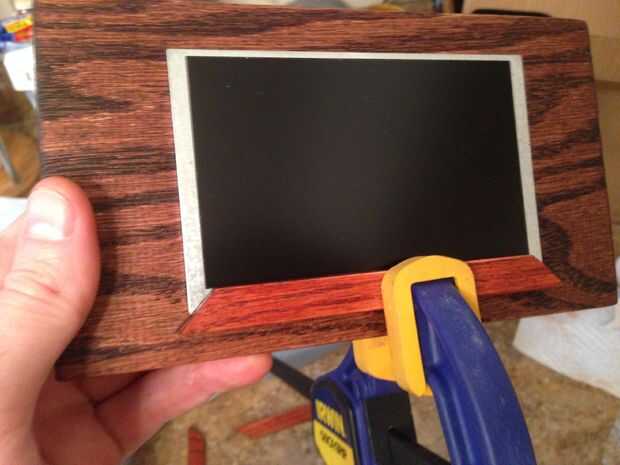

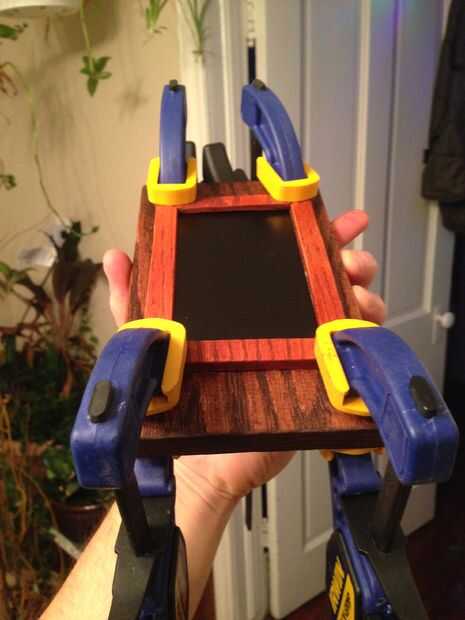

Después de todo estaba seco, el adorno fue conectado a la base con pegamento para madera y sujeta hasta que se seque. Mientras que fue secado, os adjunto al monitor de recorte en la tapa. No sólo lo hizo ver enmarcada, sino también proporciona una manera de asegurar al monitor en la tapa. Que ayudó a fijar la pieza de adorno inferior primero y luego fije con abrazaderas el resto de la guarnición después de que esa pieza estaba seca. Fue más fácil de juzgar cómo recta todo era.
