Paso 4: montaje

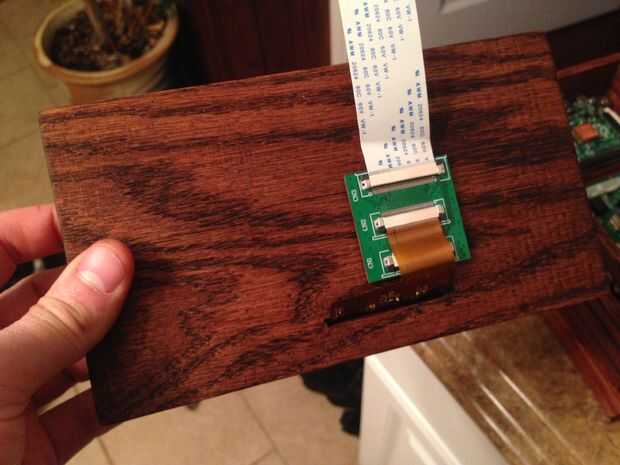

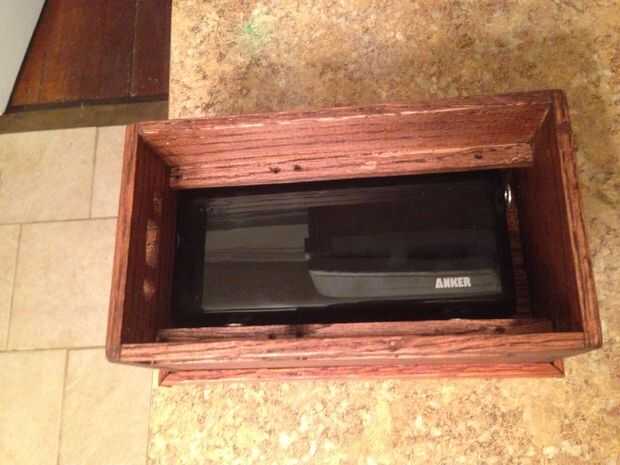

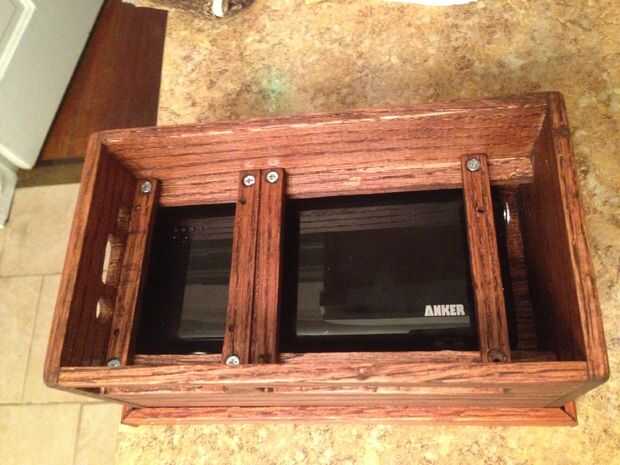

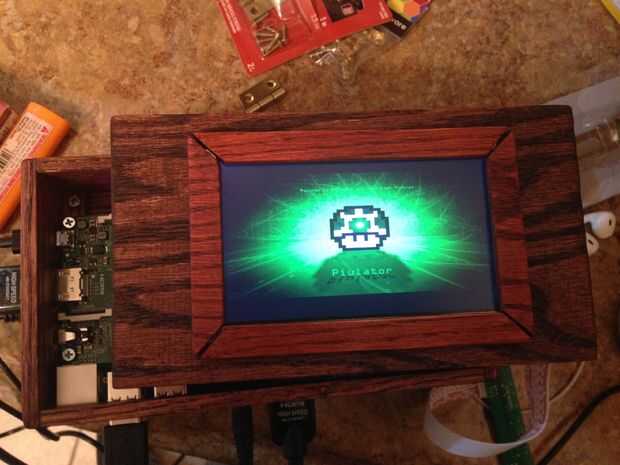

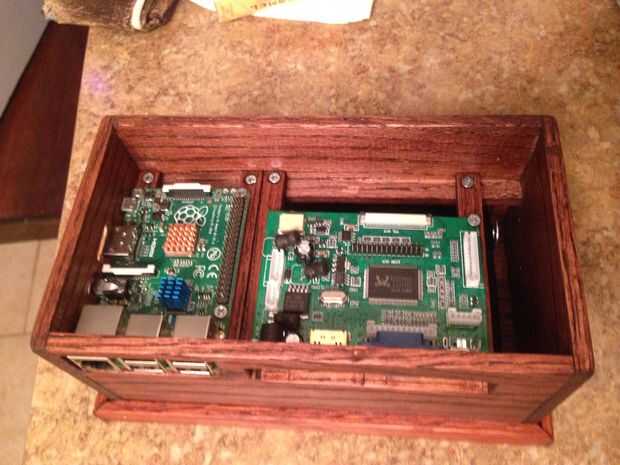

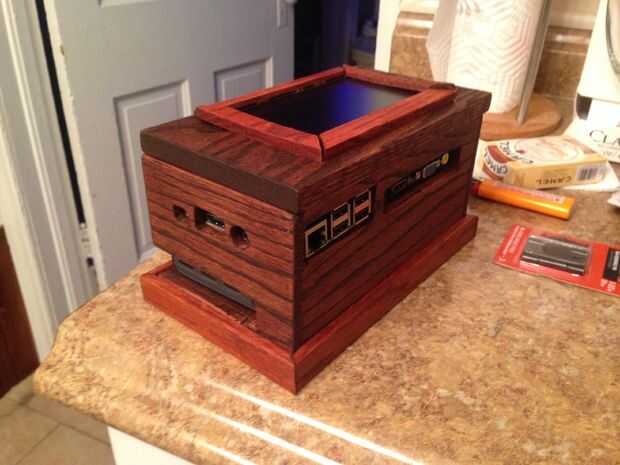

Ahora que el cuadro estaba terminado, era tiempo para montar todo. La batería fue colocada en la parte inferior de la caja, las pistas fueron puestas y las tablas fueron atornilladas en las pistas. El tablero de conductor entre el monitor y la tarjeta de control fue colocado en la parte posterior de la tapa con cinta adhesiva de doble cara. La tapa fue unida a la caja con un conjunto estándar de las bisagras y el cable FCP conectado a la tarjeta de control. (Último minuto que grabó el cable FCP hasta la tapa para que no raspe la GPIO pins en la Pi).

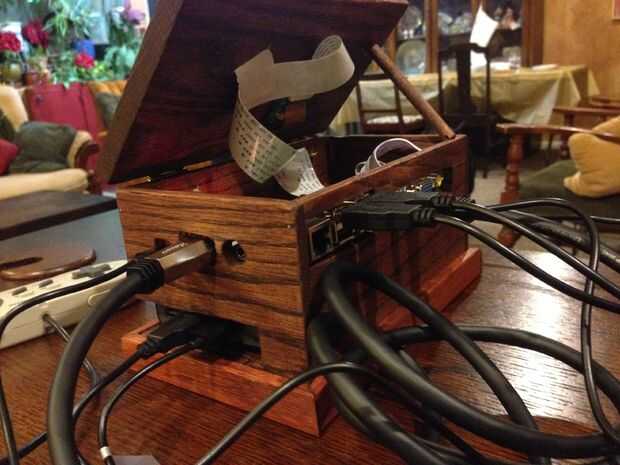

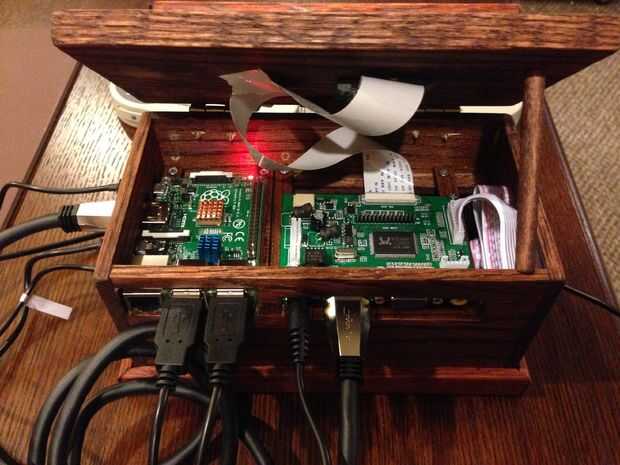

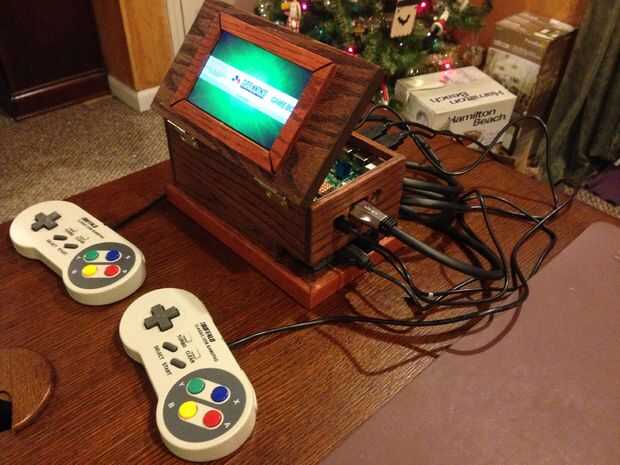

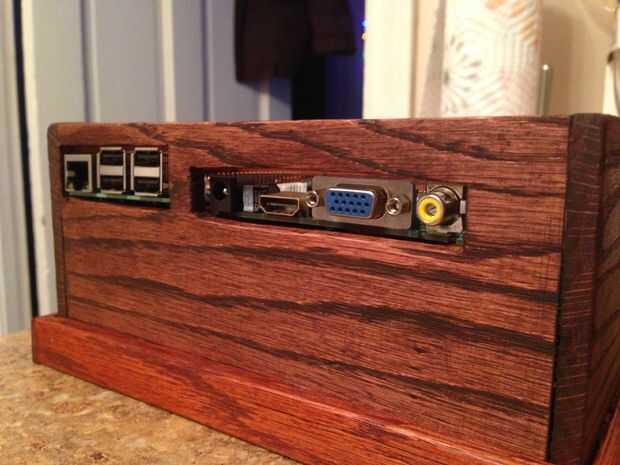

Como las conexiones:

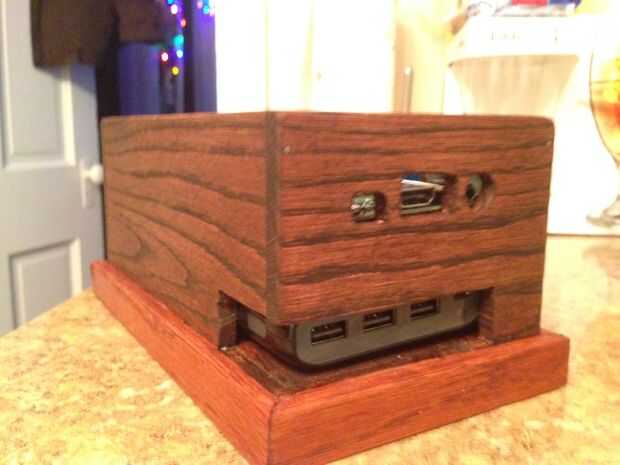

- Un USB > USB Mini va de la fuente de alimentación a la Pi
- Un cable USB > 2,1 mm centro positivo va de la fuente de alimentación a la tarjeta de control de monitor
- Un cable HDMI va desde el Pi hasta el tablero de control de monitor
- Auriculares o altavoces externos van en el conector de 1/8" en el Pi

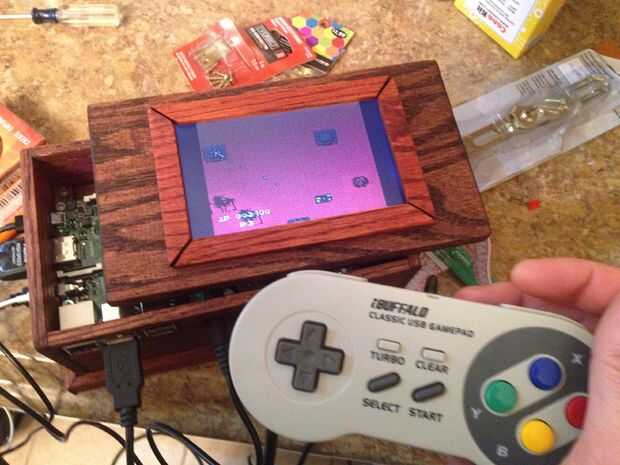

- Controladores USB están conectados a las entradas USB de la Pi
Voila! Bastante dulce, si lo digo yo! Si tuviera que hacerlo otra vez, esforzarse más conseguir tantas conexiones ocurre dentro de la caja en vez de fuera. Es decir, las conexiones de alimentación y señales de vídeo. Como se mencionó anteriormente, creo que hay una manera de conseguir el video de la Pi en el monitor del tablero en lugar de entrada a salida. También creo que sería bueno tener todo el poder de las conexiones ya hechas y tienen el circuito completo con un interruptor. Pero funciona como-es y estaba satisfecho con esto como un proyecto de un mes!
