Paso 1:

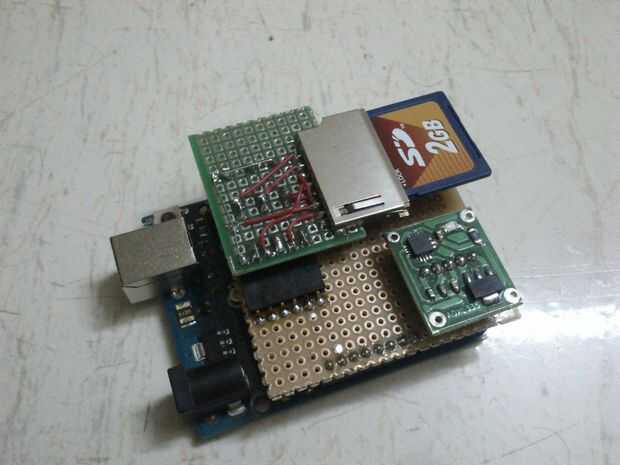

Monte el medidor de gForce a tu coche RC, alambre hasta Ch3 en Rx, pulse Ch3 en su Tx para registro de datos iniciar, alguna aceleración duro / rompiendo o tomar en algunas esquinas de alta velocidad o lo que quieras medir y presione Ch3 otra vez para terminar la secuencia de registro de datos. Un pequeño LED se utiliza para indicar los datos de sesión en proceso. Desenchufe la tarjeta SD, conecte a un ordenador y tienes los datos que usted puede analizar y realizar cambios necesarios en tu coche RC para hacerla correr más rápido y más suave.
El Arduino esquema no muestra el circuito de cambio de nivel para la tarjeta SD, pero es necesario, consulte el esquema "SDcard Breakout DIY".
Formatear la tarjeta SD a FAT32 sistema de archivos antes de usar. Utilice mayores menos tarjetas SD de capacidad como 2 GB o menos. No probado con SDHCs pero y tarjetas MicroSD con adaptador SD se pueden utilizar, pero una vez más, tarjetas de MicroSD de 2GB o menos único. Se han mencionado unos pocos más advertencias en el sketch de Arduino sí mismo, son digno de notar.
El código compila a un esquema binario de aproximadamente 17,24 KB de tamaño, así que las placas Arduino basadas en ATmega8 y ATmega168 de Arduino no funciona debido a sus limitaciones en el tamaño de la memoria flash. He intentado reducir el código lo más posible, pero mi más pequeño bosquejo es 15,79 KB y es 1,5 KB demasiado para caber en un ATmega168. No soy un experto, así que si alguien es capaz de encogerse significativamente el código, por favor compartirla conmigo. Por ahora, es un ATmega328/Arduino Uno y un ATmega2560/Arduino Mega con su plétora de i/os es mucho.
Por favor ver la clasificación de la tensión de los dispositivos de I/O. Mi ADXL335 breakout Junta vino con un 3.3v a bordo regulador de voltaje, razón por la cual mis esquemas muestran conectado a la fuente de 5v. Lo mismo ocurre con tablero de arranque de tarjeta SD.
