Sistema de medición de precipitaciones para una colmena (2 / 3 paso)

Paso 2: Construcción de un amplificador

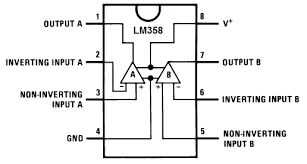

Para esta construcción, se utilizó un amplificador de instrumentación. El circuito fue construido utilizando 6 22 k ohm resistencias y un potenciómetro de 200 ohm. La imagen de arriba muestra el cableado del circuito, así como la posición del potenciómetro. Los cables rojo y azul son para las entradas de excitación amplificador positivos y negativos. Los cables verde y amarillo son las entradas del sensor de presión. Finalmente, el cable blanco y el negro dan el voltaje de salida del amplificador.

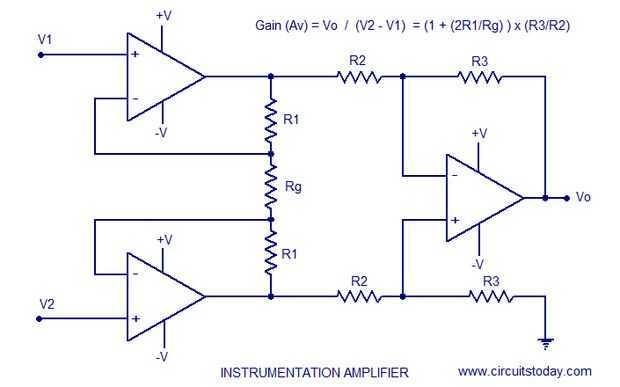

A continuación, resistencias de 6 22 k ohm hay que agregar. Puedes seguir la foto del circuito completo, o desde el diagrama del circuito.

El potenciómetro es el componente sólo inquieto que ajusta la amplificación del circuito. Su valor se puede ajustar con un destornillador. Para obtener la correcta colaboración, simular una prueba utilizando el voltaje de salida máximo del aparato de measurung de lluvia. Añadir + 15V y - 15V para el amplificador y por último, utilice un voltímetro para medir la salida del amplificador está dando. Ajuste el potenciómetro hasta que la tensión en el amplificador es de 5V.

Ahora que tenemos nuestro amplificador construido, sólo el código quedo por hacer!
