Paso 3: Salida - controlador VGA parte 2
Con la base teórica del paso anterior debe ser capaz de diseñar lo propio controlador VGA. Proveeré de usted con un Vivado que proyecto hace eso pero te aconsejo que por lo menos intentar hacer por su cuenta primero.
Mayoría de los puertos VGA no te da 8 bits por canal de color por píxel (ver imagen de arriba) por lo que tendrá que adaptar el diseño para el número de pines por color la Junta proporciona (esto no es un problema para el HDMI aunque).
El diseño pinta toda la pantalla azul, excepto el píxel superior izquierdo que será rojo. Cabe señalar que este proyecto utiliza las restricciones de la Junta de ZYBO. Así que si desea ejecutar este proyecto en otro tablero debe actualizar el archivo de restricciones y adaptar el número de pines por color.

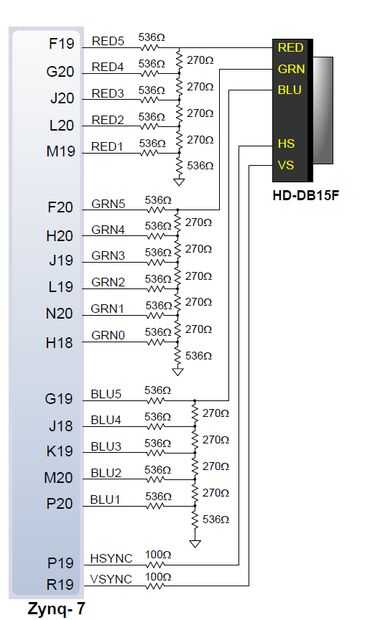

Mirar figura nr. 2. Recuerde que mientras que nuestro controlador VGA salidas 5/6 bits por color, los bits se convierten en un análogo señal para cada canal de color (rojo, verde y azul) antes de pasar por el cable.
