Paso 8: Salida - SDK final
Con todo el hardware configurado y listo para ir ahora, debemos construir el software en PS. Vamos a exportar el hardware y el bitstream y lanzar el SDK de.
1) archivo -> Exportar -> Exportar Hardware -> Check incluyen Bitstream y presione OK
2) file -> lanzamiento SDK
En el SDK de crear un nuevo proyecto de aplicación.
3) archivo -> Nuevo -> proyecto de aplicación
4) elegir un nombre para su proyecto y pulse siguiente
5) Seleccione la plantilla de "Hola mundo" y pulse Finalizar
La aplicación en el SDK será necesario programar el CDMA y responder a las interrupciones establecidas previamente en la PL. También tendremos que configurar el GIC (controlador de interrupción genérico) y hacer rutinas para ejecutar en las interrupciones.
Hay algunas funciones estándar utilizados para ello y el código presentado aquí es bastante sencillo.
Para probar nuestro diseño utilizaremos el restaurar del SDK (herramientas de Xilinx -> Dump/Restore) característica para poner una imagen en la memoria RAM DDR y mostrar con nuestro controlador HDMI. Puede cargar la imagen donde que quieras (excepto algunas pequeñas áreas restringidas en el principio de la memoria). Para nuestro ejemplo elegimos tamaño de dirección 16777216 y el archivo 8294400 = 1920 * 1080 * 4 (4 canales = RGB + alfa).

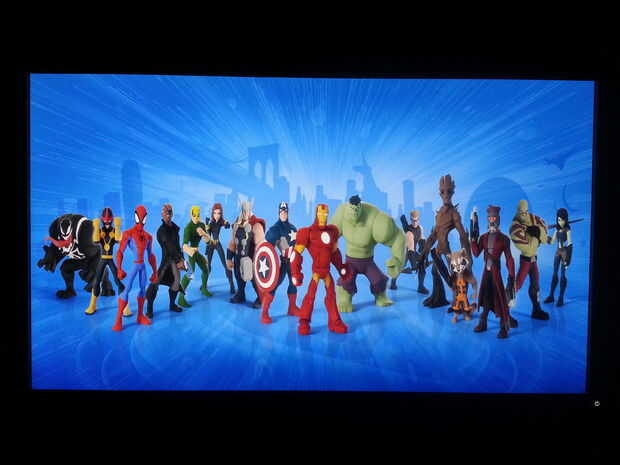

¡ Funciona!
El código de C + un archivo de imagen a cargar en la memoria se proporciona a continuación.
Este es el final de la parte 1 de este instructivo.
Continuará
