Paso 4: Hacer del recinto

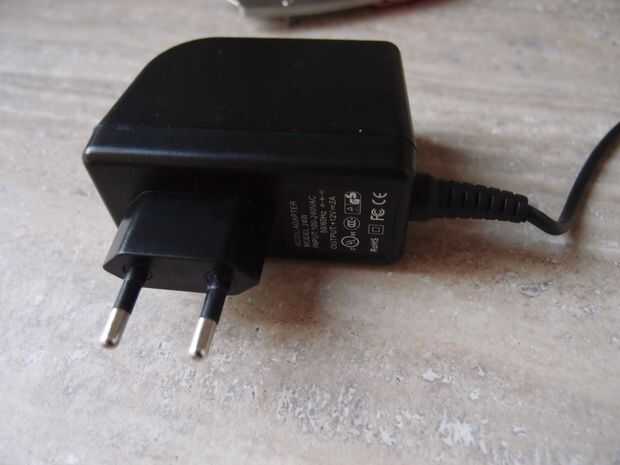

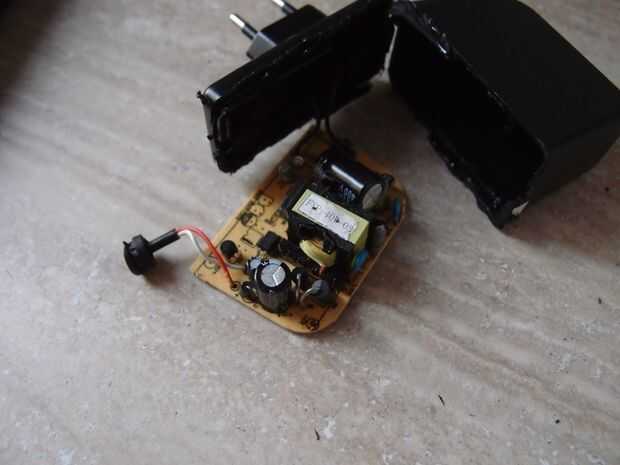

1. cortar el cargador de 12 V a 2, he usado una herramienta dremel para cortar y luego con cuidado extraer el PCB con los componentes dentro de. Debe ser cuidado de no dañar los componentes en el interior cuando usted corta. Después de cortar cortar los 4 cables con el cortador de cable y desoldar los cables.

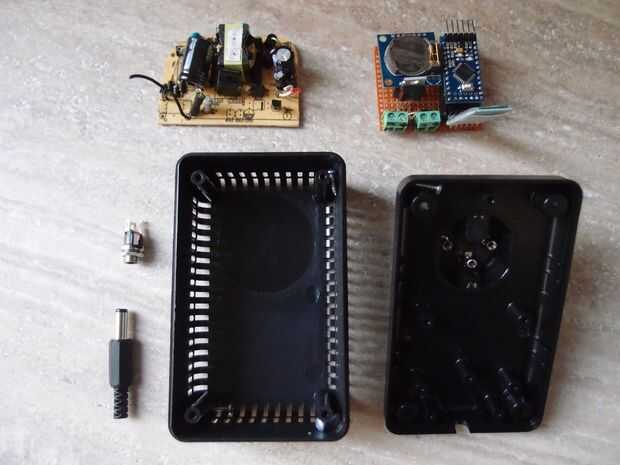

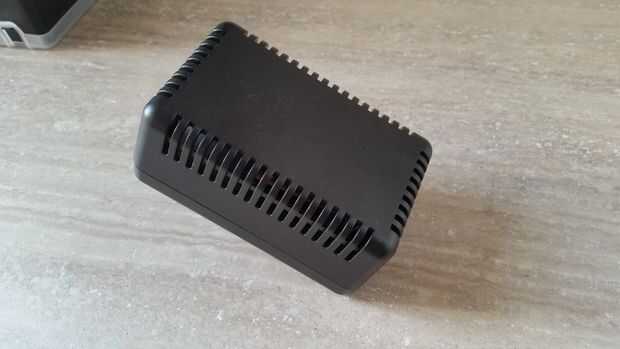

2. los preparativos de la caja electrónica consiste en dos cosas:
A. en el interior de la parte trasera de caja, eliminar las protuberancias plásticas con la herramienta de corte de dremel, en mi caja la PCB does ' t tienen espacio suficiente dentro de si, tener cuidado de no dañar la caja o quitar los titulares de cuatro tornillos de la caja

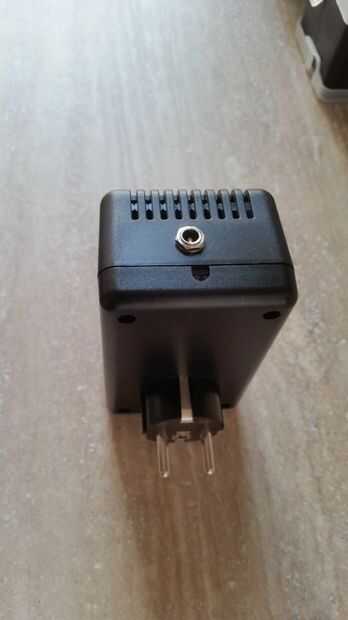

B. es necesario perforar un agujero con la broca de 8,5 mm en el centro de la parte delantera de la caja, como se muestra en las fotos. En el orificio de montaje la cabecera hembra 5,5 mm DC Jack de alimentación enchufe.

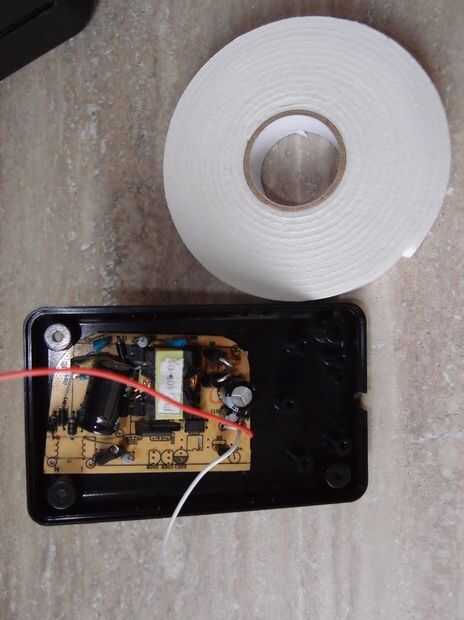

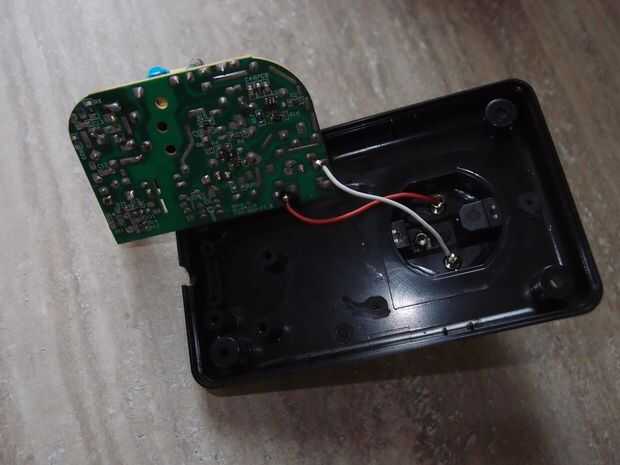

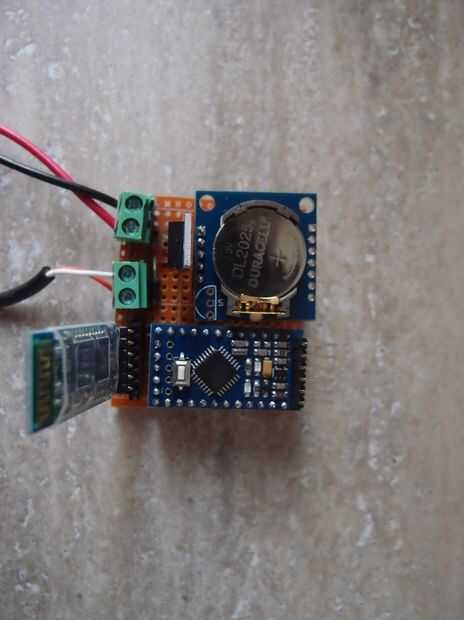

3. luego la alimentación viva y conductores neutros deben soldarse a los conductores vivo y neutro de caja. Después de que soldar dos cables rojo y blanco para la salida de 12 v positivo y negativo, estos cables se pondrán al derecha KF301 - 2 conector en nuestra PCB. Después de que el uso de dos pedazos de palo de cinta adhesiva doble el poder suministro de pcb en la parte posterior de la caja de plástico.

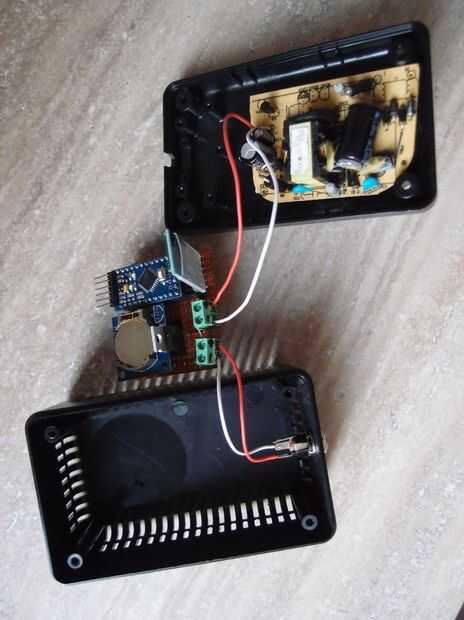

4. soldar dos cables a la cabecera de mujer 5.5 mm DC Jack de alimentación enchufe y recordar lo positivo centro, utilice el multímetro para comprobar. El otro extremo de los cables irá a izquierda KF301 - 2P.

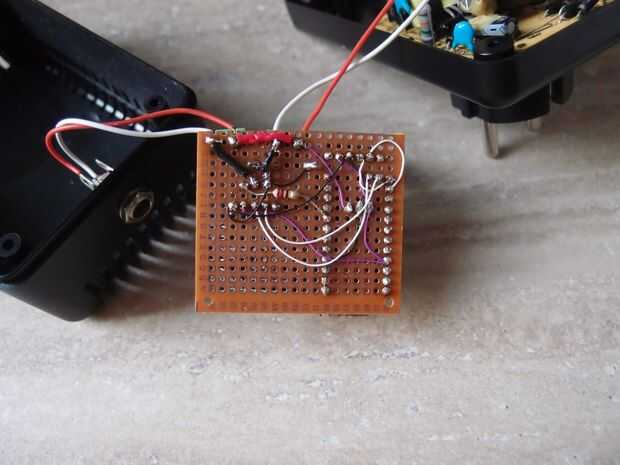

5. uso un trozo de espuma para sellar entre el PCB personalizado que hemos creado y la fuente de alimentación, para la depuración he dejado el PCB "flotando" dentro de la caja, pero debido al espacio limitado y la espuma does ' t mover. Si sientes que no estás en modo de depuración después de probar el sistema puede utilizar doble cinta adhesiva para pegarlo a la parte delantera de la caja
