Paso 1: Módulo de sensor AC
Hemos desarrollado este módulo sensor basado en el proyecto Open Monitor de energía .
Este módulo nos permite recoger las mediciones en un sistema eléctrico trifásico AC, proporciona voltaje y corriente de cada fase + la frecuencia de la CA y la temperatura. El firmware fue escrito en C y C++ y combinar todos los datos en una carga útil de 32 bytes. La carga útil es enviar inalámbricamente a intel Edison usando un protocolo de ZIGBee (Xbee módulos).

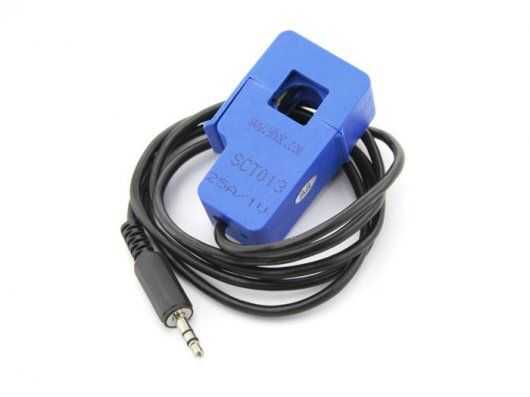

Para la detección de la corriente utilizamos corriente transformadores SCT-013 de 25 amperios y voltaje detección que utilizamos transformadores sencillos que reducen a 220 voltios a 9 voltios AC.
El módulo de sensor AC recibir voltajes de CTs y transformadores, poner este voltajes en niveles aceptaron por microcontrolador que ATmega y el firmware calculan voltajes y corrientes. Este módulo también tiene un detector cero cruzado que generan interrupciones para ATMEGA que esto permite calcular la frecuencia de corriente alterna.
Todos los datos recibidos y calculado por el sensor AC es enviar inalámbricamente a Edson de Intel mediante el protocolo ZigBee utilizando módulos XBee.
