Sistema de Monitor de Arduino Home (5 / 9 paso)

Paso 5: La conexión encima - pantalla LCD de 16 x 2!

Este es un poco más complicado, pero no por mucho.

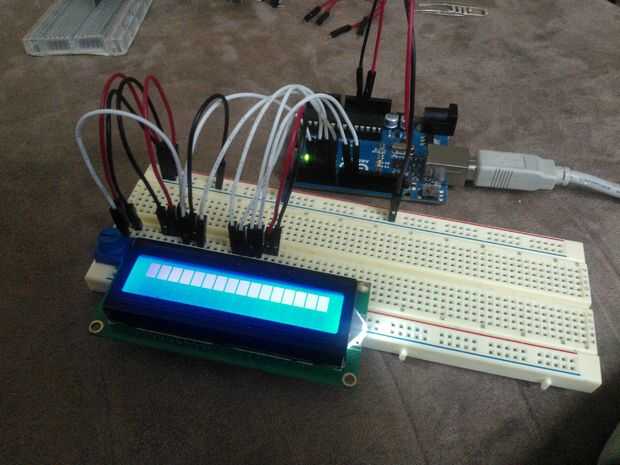

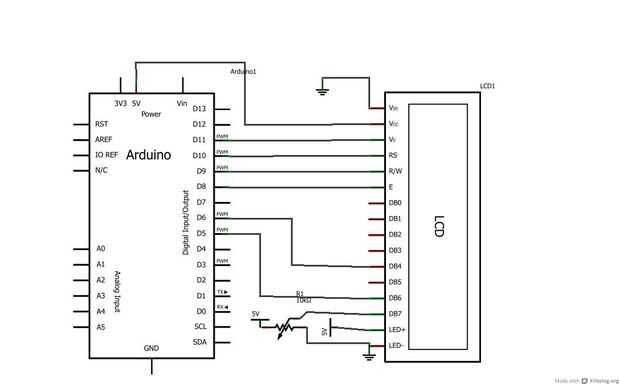

El enlace en el paso 2 le dirige a tutorial de Lady Ada en pantallas LCD. Allí ella cubre el cableado y código para obtener el LCD funcionando! Para este proyecto, vamos a usar Digital Pins 5, 6, 7, 9, 10 y 11 de la Arduino. La imagen muestra las conexiones correspondientes ya que hay 6 entre el LCD y el Arduino.

Usaremos la pantalla para mostrar el estado de los sensores y para mostrar la hora cuando el sistema no esté inactivos ("intrusiones" detectados).
