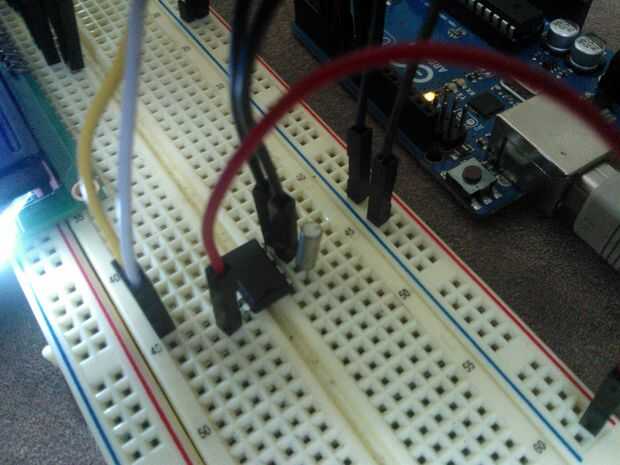

Paso 6: La conexión para arriba - reloj de tiempo Real DS1307!

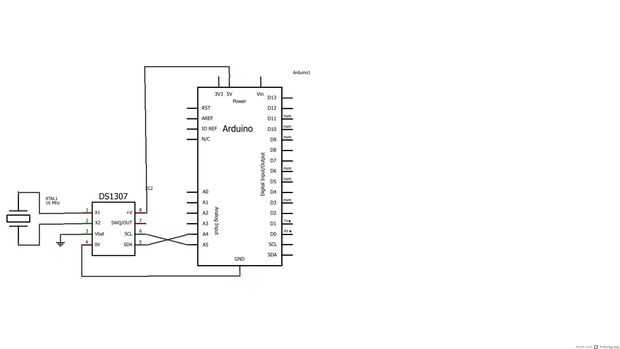

Para ello, vamos a usar las líneas de datos y reloj en Arduino (A4 = datos, A5 = reloj). El DS1307 es un dispositivo I2C, por lo que algunos conocimientos básicos de I2C definitivamente sería útil (una vez más, un montón de tutoriales en línea!). Conecte las líneas de reloj y datos correspondientes. El cristal de 32,768 kHz va en los pines 1 y 2 de la RTC. El pin 3 es para la batería de botón, pero si sólo está utilizando la breadboard, conectar este pin a tierra para su correcto funcionamiento. El pin 8 es de 5v y el pin 4 es tierra. 7 el PIN es una salida de onda cuadrada, lo que también tengo aún para jugar con.
También necesitaremos resistencias pull-up de la línea de datos y el reloj ya que son ambos drenaje abierto.
