Sistema de movimiento lineal cerrado (fase lineal) (1 / 6 paso)

Paso 1: componentes

Los siguientes son los componentes utilizados en este proyecto:

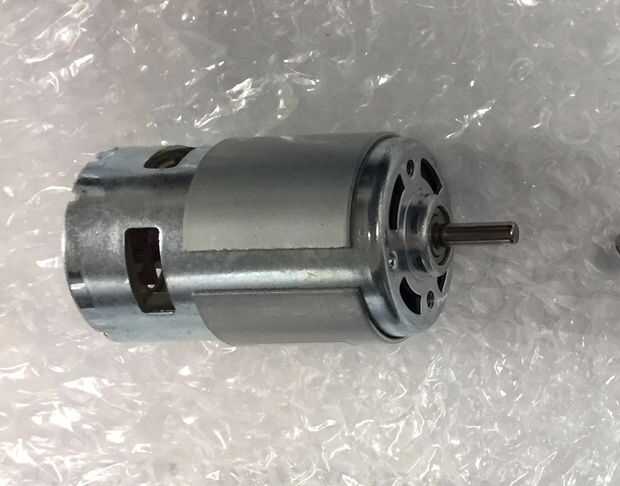

-Motor de la C.C. 9-12V

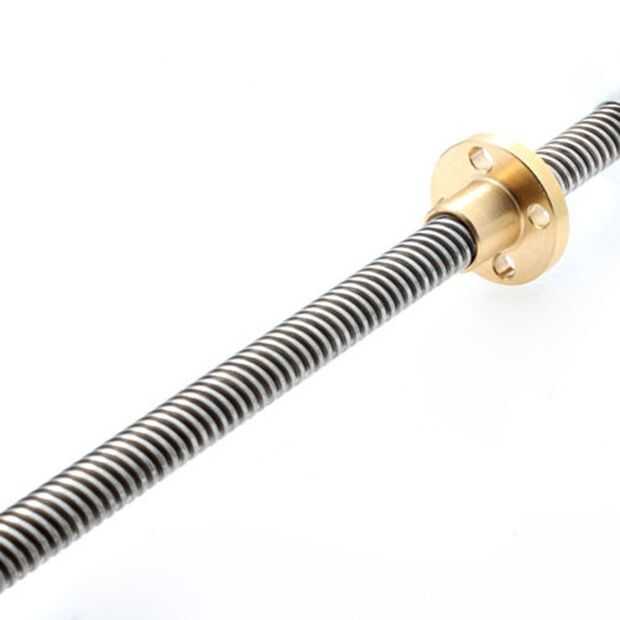

-T8 L400mm 8mm 4 Inicio plomo tornillo y tuerca

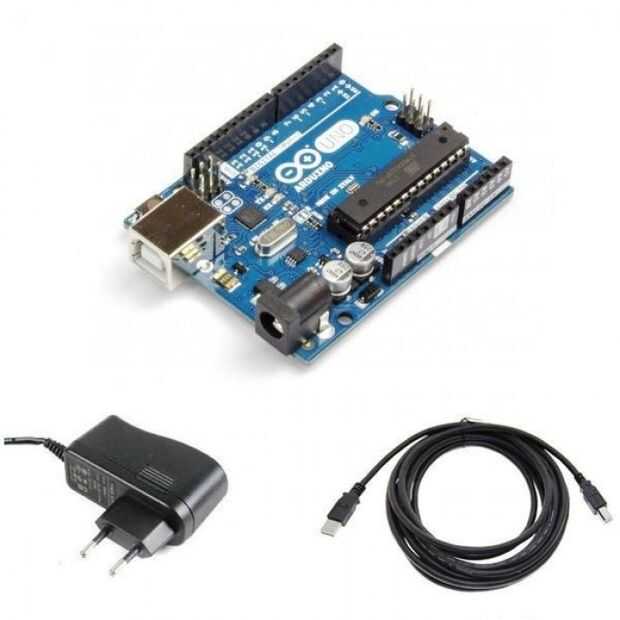

-Arduino Uno, adaptador de usb cable y 9V DC

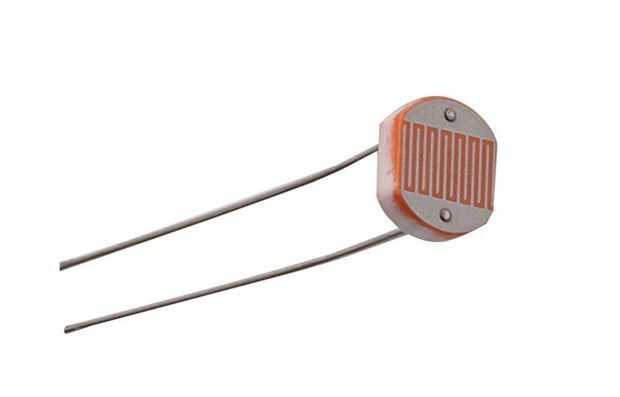

-Fotoresistor

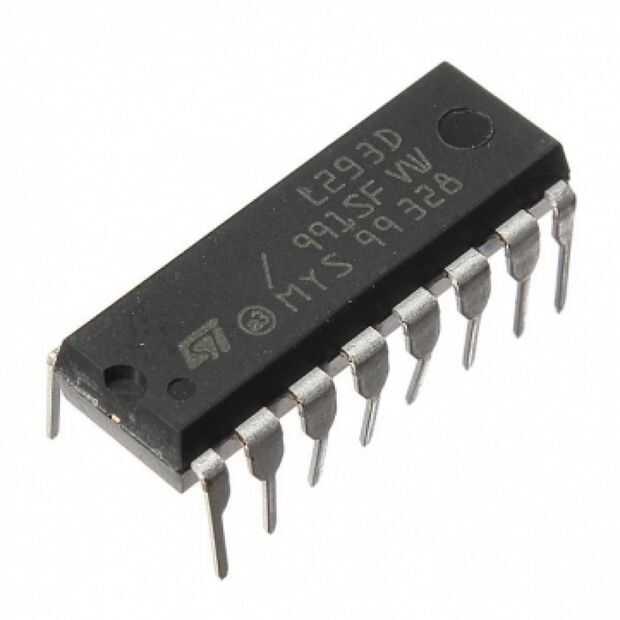

-El L293D (Puente H) como controlador de motor DC

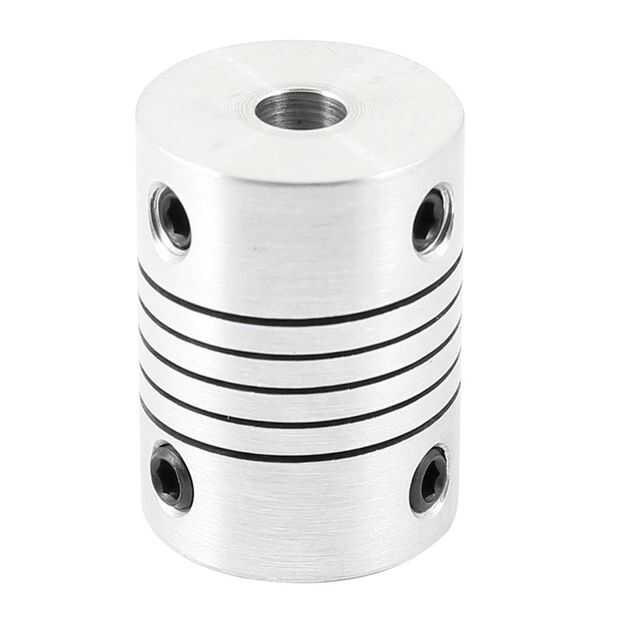

-5mmx8mm eje viga helicoidal acoplador acoplador 18mm diámetro 25mm longitud

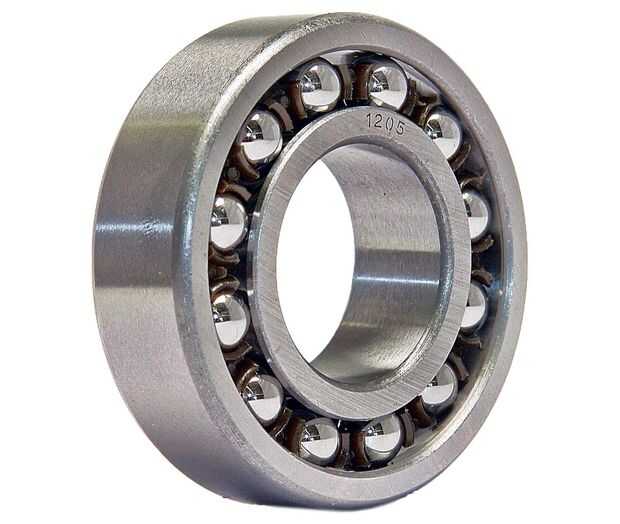

-Rodamiento de bolas (para diámetro del eje: 8 mm)

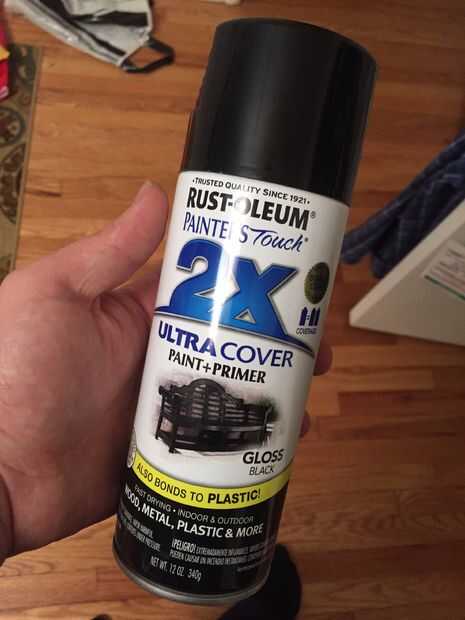

-Aerosol pintura (opcional)

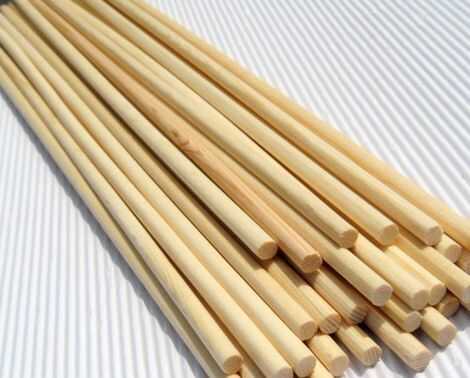

-Palillos de madera ronda

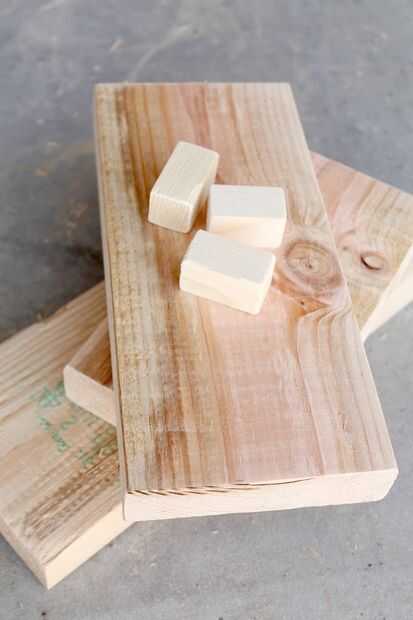

-Madera y pegamento

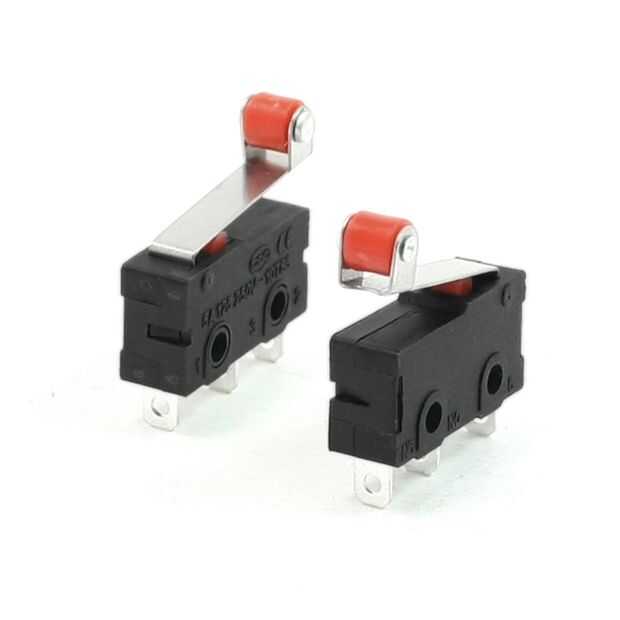

-Finales de carrera x2

-Sujetacable

Atención: no podría correr el motor al utilizar una batería de 9V para alimentar a Arduino Uno.
