Sistema de navegación de mapa GPS de Arduino (2 / 2 paso)

Paso 2: hacer

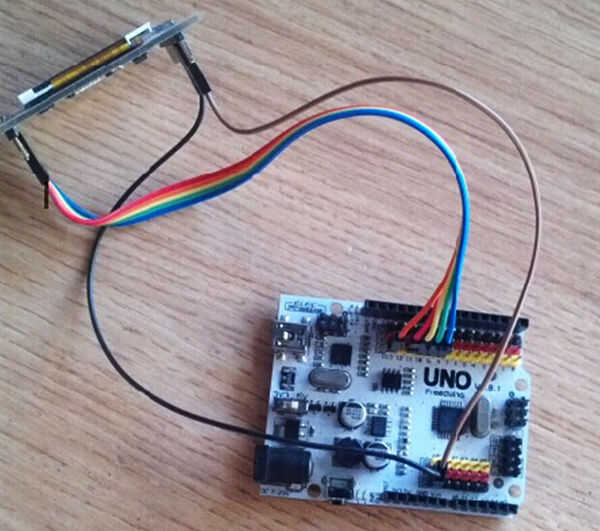

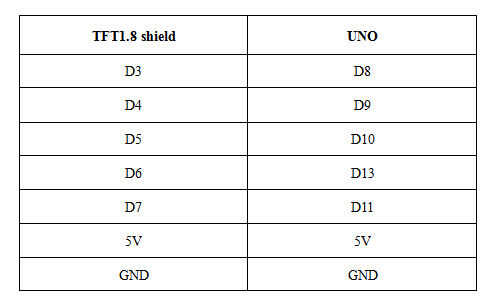

(1) Conecte TFT1.8 escudo a UNO según la siguiente tabla.

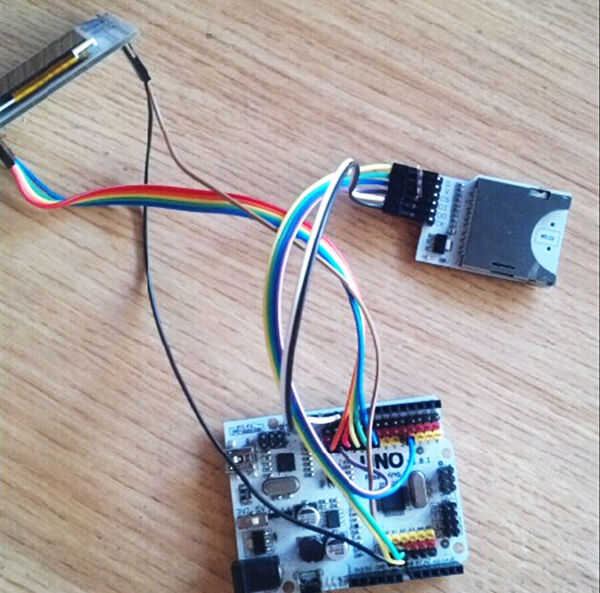

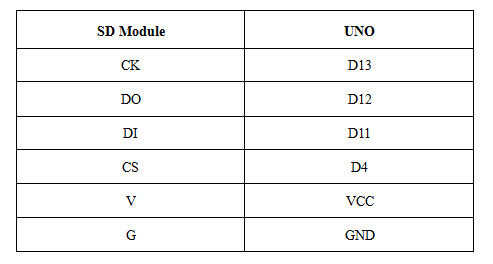

(2) Conecte el módulo de SD a UNO según la tabla siguiente.

(3) obtener el fichero de mapa.

  • Lanzamiento de la file"maptile.exe" como sigue:

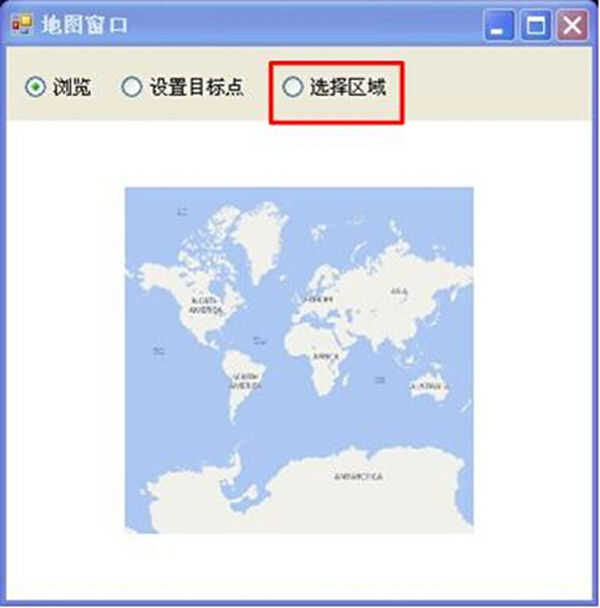

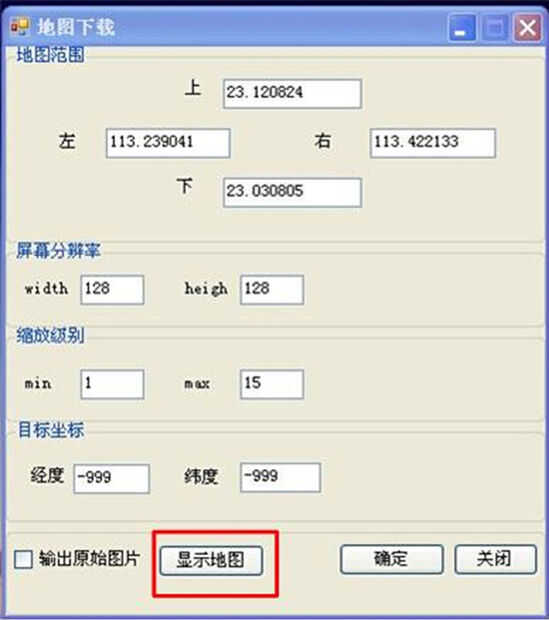

  • Haga clic en el botón en el cuadro rojo como muestra de la imagen anterior, la interfaz muestra como:

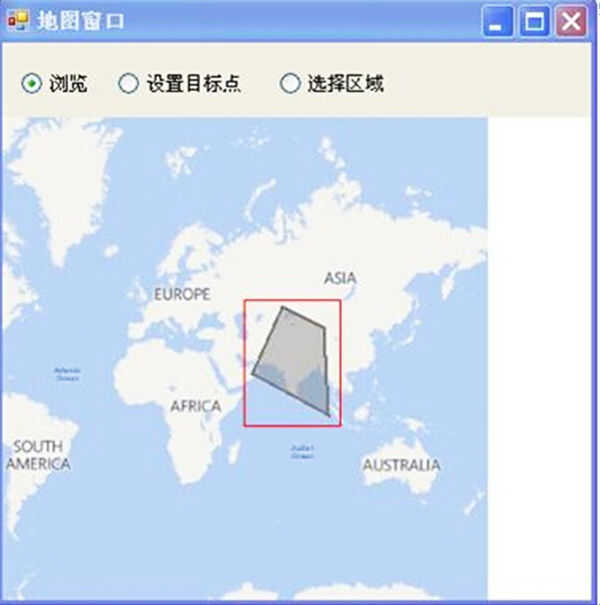

  • Seleccione la opción marcada en recuadro rojo como arriba; Haga clic para seleccionar
    el área de mapa que se necesita para descargar; Haga doble clic en el botón izquierdo del ratón hasta el final.

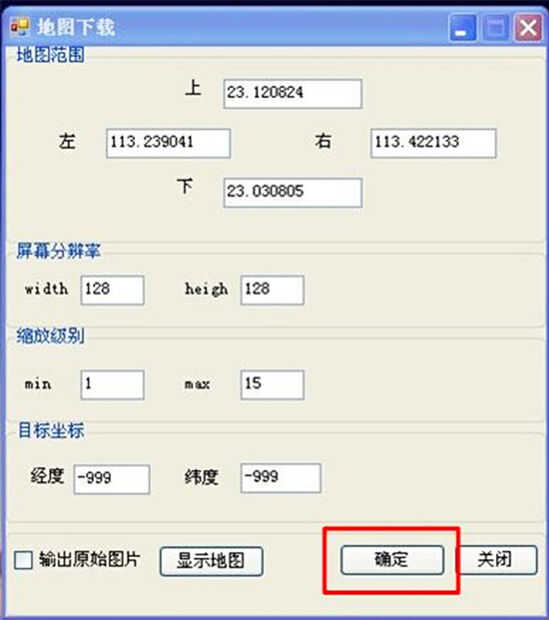

  • Haga clic en el botón en el recuadro rojo para que se termine de descargar.

  • Copie el archivo de mapa en la carpeta "SMARTGPS" dentro de la tarjeta SD.

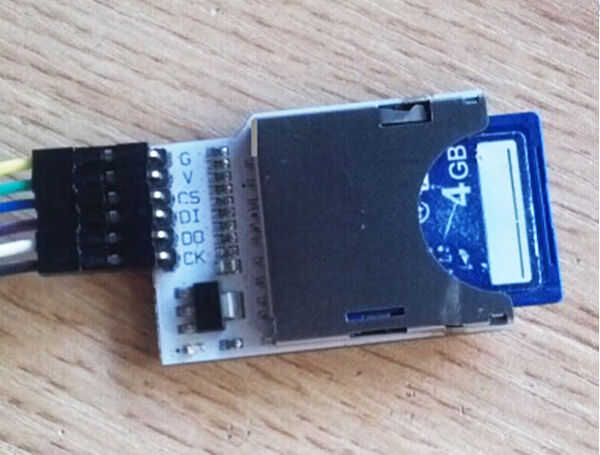

(4) Inserte la tarjeta SD en la ranura del módulo de SD.

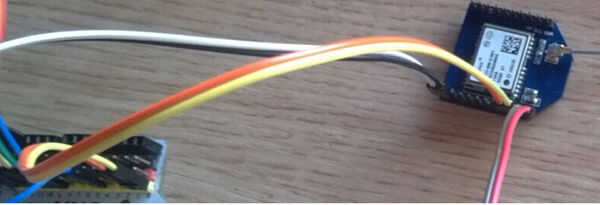

(5) Conecte el GPS abeja a UNO según la tabla siguiente.

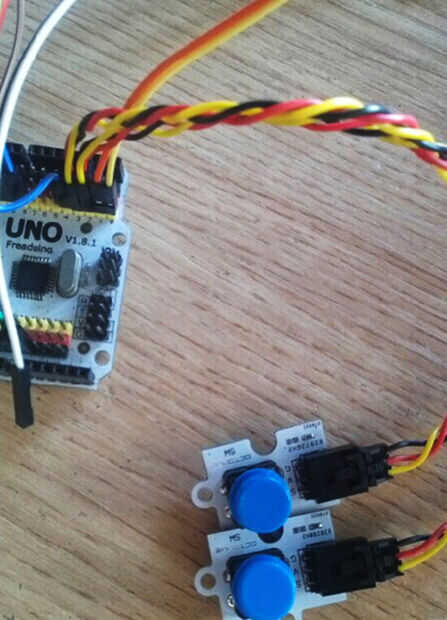

(6) Conecte los botones digitales en D2, D3 por separado en UNO.

(7) Descargue los códigos en UNO. Hacer

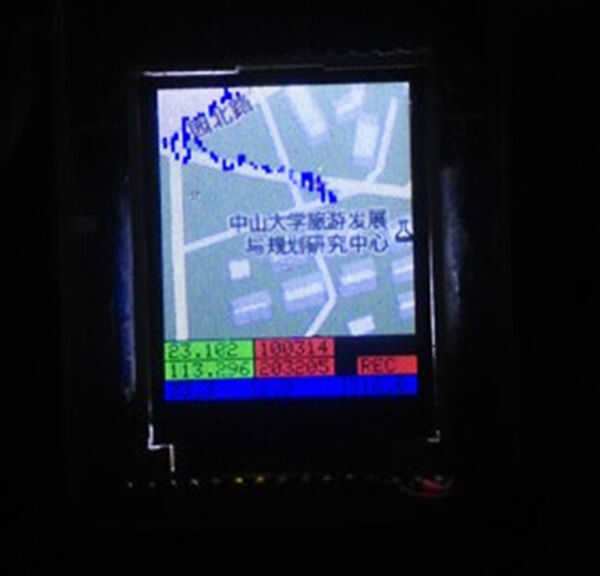

Preste atención para desconectar el GPS de UNO porque GPS toma la interfaz de la ONU. Poder hasta después de la descarga, funciona como:

Fuente: blog de ElecFreaks
