Sistema de orientación accionado de cohete de Arduino (3 / 6 paso)

Paso 3: Servo plates(disks)

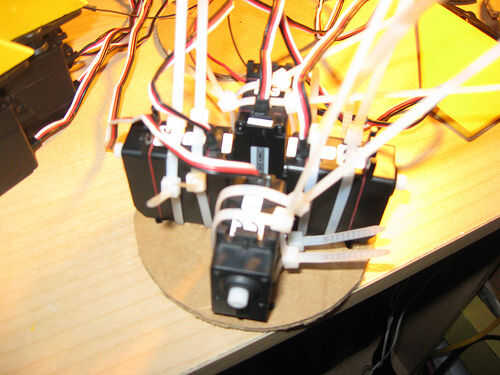

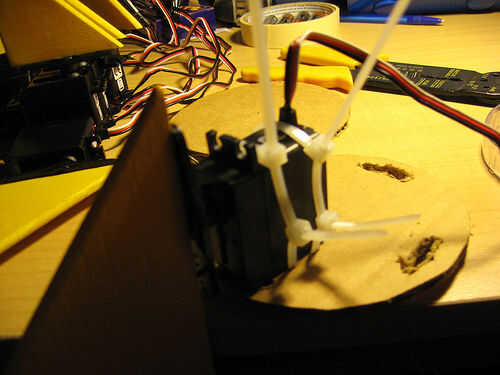

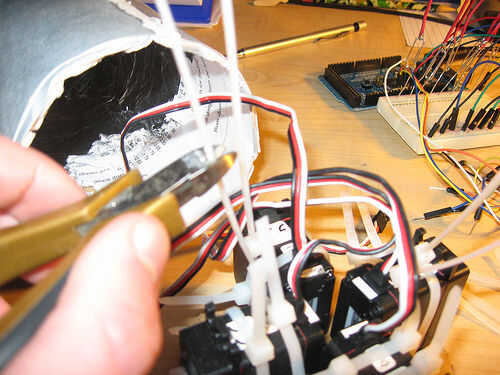

Cortar cuatro discos del mismo diámetro del tubo del cuerpo. Dibujar Bisectores perpendiculares en el centro del disco. Luego la línea hasta el centro del servo con las líneas. Asegúrese de que sólo la parte que conecta con el cuerno del servo enfermos de fuera del disco. Corte una ranura para acomodar para los soportes del servo. Servos son alineados y caben en ranuras, utilice un cuchillo del Exacto para cortar pequeñas rendijas para abrazaderas de plástico (también conocido como bridas). Tuve que conectar dos lazos para formar un lazo más grande. Envuelva el lazo alrededor de la placa y el servo y conectar los dos extremos de la corbata hasta que el servo esté seguro en el disco. Clip de los extremos para limpiar un poco.

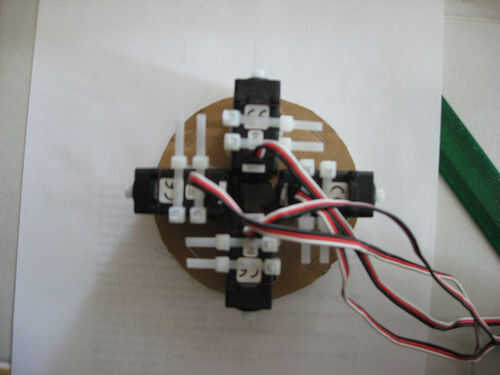

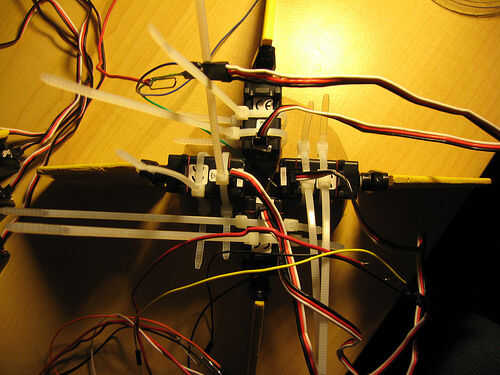

Repita este proceso hasta que todos los servos están asegurados a los discos. Debe haber cuatro servos en dos discos.

Luego corte ranuras en los otros dos discos cartón para ataduras de cremallera. garantizar a los servos así.

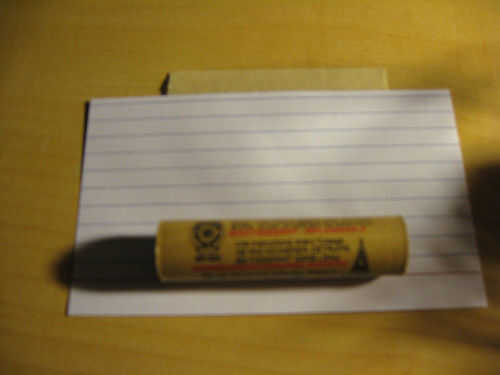

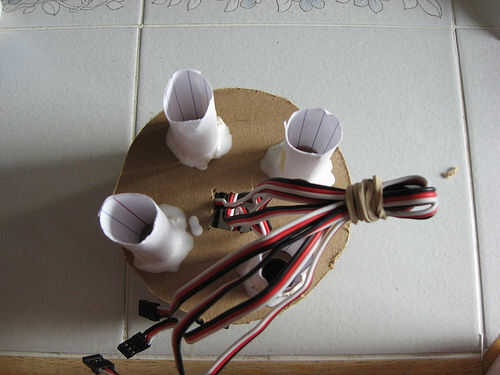

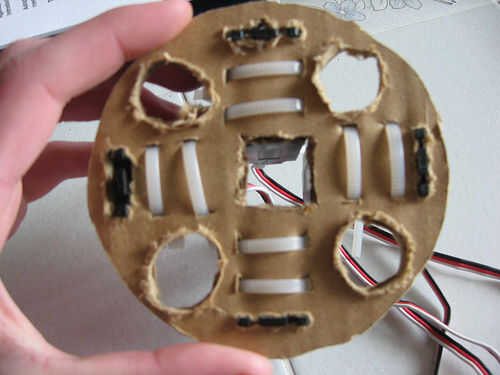

En sólo uno de los discos servo corta cuatro agujeros en forma de motores del cohete de Estes tamaño estándar (A-C). Rollo de cuatro tarjetas en la forma de los motores de cohete. A continuación inserte y pegamento a las placas de servo.
