Sistema de RADAR con el reconocimiento de destino basados en Arduino (3 / 3 paso)

Paso 3: Programación para el alcance RADAR

Ahora una vez que hemos terminados con el hardware, queremos ver la salida a modo de RADAR. Para esto utilizamos tratamiento 2.0, un software de código abierto MIT.

Para el código de la pantalla de RADAR usando procesamiento 2.0, consulte: https://www.academia.edu/7191513/RADAR_SCREEN_CODE

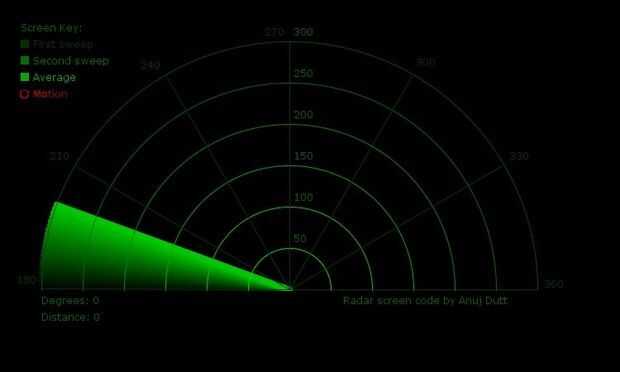

Ahora, una vez que hemos terminados con esto, nuestro RADAR y el software de procesamiento de energía y ver el alcance RADAR como en imagen. Los puntos rojos indican que la presencia de un objetivo y la pantalla muestra el ángulo de elevación y distancia del objetivo en tiempo real.

También he añadido un LCD para mostrar la distancia y el ángulo de elevación. Además también he añadido el LED que brilla encima de manera definida según la gama del blanco con el rojo como el peligro y con el cambio de magnitud de sonido de la sirena que denota peligro.

Informe del proyecto completo, Arduino y código de la pantalla RADAR en:

https://Independent.Academia.edu/AnujDutt

Video enlaces:

Enlaces adicionales:

http://anujdutt9.blog.com/

http://blog.Atmel.com/2014/12/22/Creating-an-ultra...
