Sistema de refrigeración de ordenador portátil DIY de desecho (3 / 5 paso)

Paso 3: Cortar la cartulina y colocar los componentes

1. Coloque su computadora portátil en la parte superior de la cartulina y hacer más o menos una idea donde se encuentran los ventiladores del procesador por debajo de la laptop.

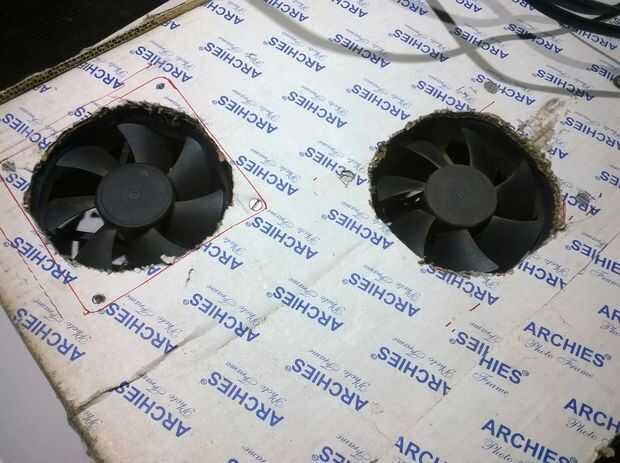

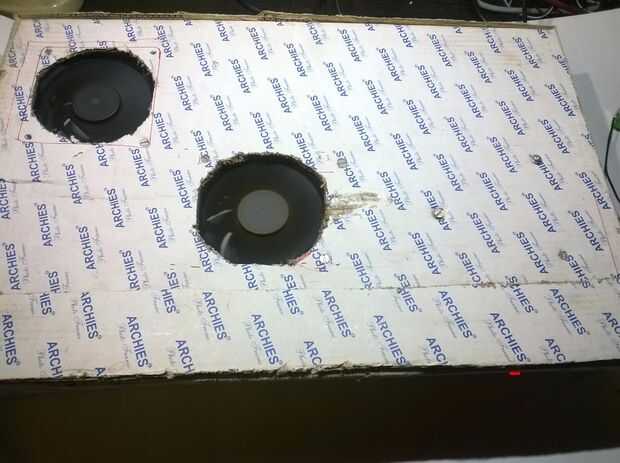

2. Mida el diámetro del ventilador y encontrar el radio. En la parte superior de la cartulina, utilizando el compás geométrico dibuja un círculo con radio igual al radio del ventilador aproximadamente por debajo de los ventiladores. Corte la pieza de cartón para hacer el agujero circular utilizando un cuchillo o un cortador.

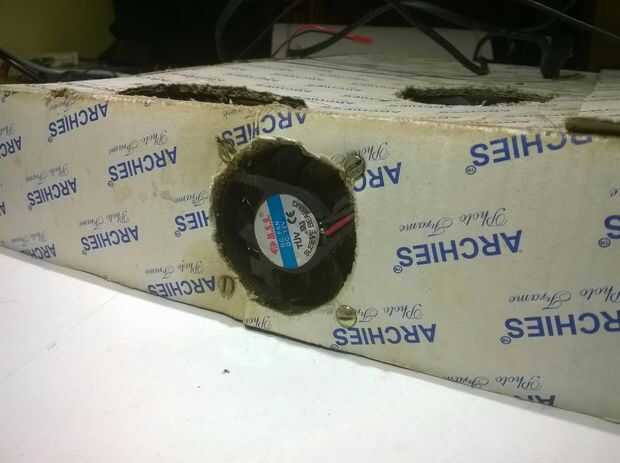

3. Para el ventilador de 40 mm x 40 mm, dibujar un círculo igual al radio del ventilador 40 x 40 mm en uno de los lados y cortar el agujero. Si no desea utilizar este ventilador sólo se cortan algunos ventiladores a los lados de la cartulina para el aire caliente salga.

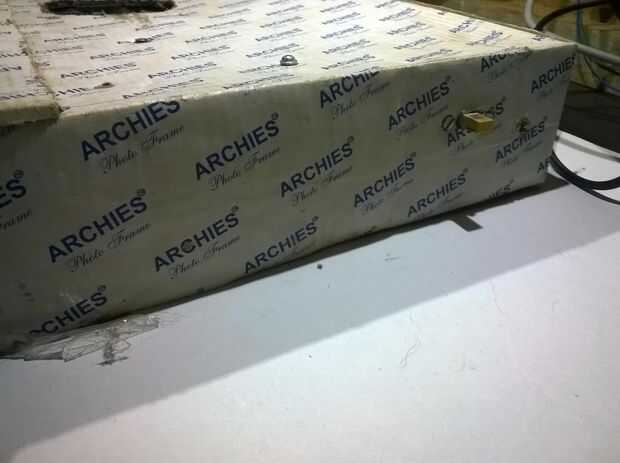

4. Perfore un agujero en cualquier un lado colocar el interruptor. También puede utilizar su herramienta de corte para hacer el corte. Perfore otro agujero en la parte posterior hacia el lado para pasar el cable de alimentación AC. En el lado de frente hacer un pequeño agujero para colocar el LED.
5. Marcar los puntos donde los tornillos se encuentran en los aficionados y transformador. Perforaciones con la broca adecuada. Use brocas de pequeño diámetro. Haga dos agujeros en el tablero de Vero diagonal frente a la unos a otros.

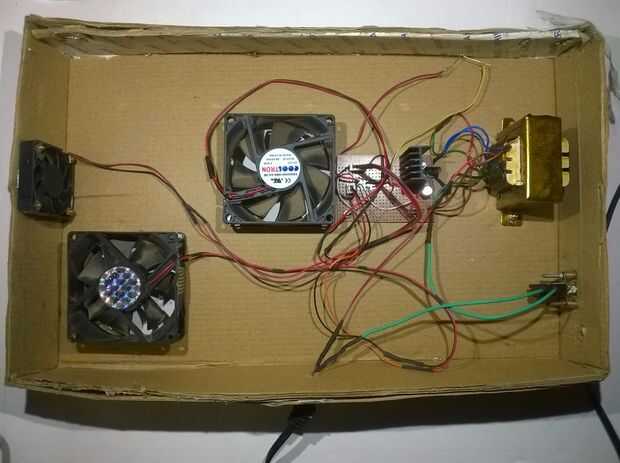

6. Coloque todos los componentes dentro de la caja de cartón. Colocando los ventiladores en la parte superior, asegúrese de que el aire es aspirado desde la parte superior cuando el portátil se coloca por encima de la caja de cartón. Aire caliente del interior de la computadora portátil debe ser aspirado.
