Sistema de registro de asistencia (Arduino + RFID) (2 / 4 paso)

Paso 2: Vamos a empezar el cableado

Conexión de RFID a pin Intel Galileo:

RESET = Pin 5
SDA = Pin 10

MOSI = Pin 11

MISO = perno de 12

SCK = Pin 13

GND = TIERRA

3.3 = 3.3v

Conexión del LCD al pin Intel Galileo:
VSS y RW = GND

VCC = 5v

VO = potenciómetro (este es el pin central del potenciómetro 10 k)

RS = Pin 9

E = Pin 8

D4 = Pin 7

D5 = Pin 4

D6 = Pin 3

D7 = Pin 2

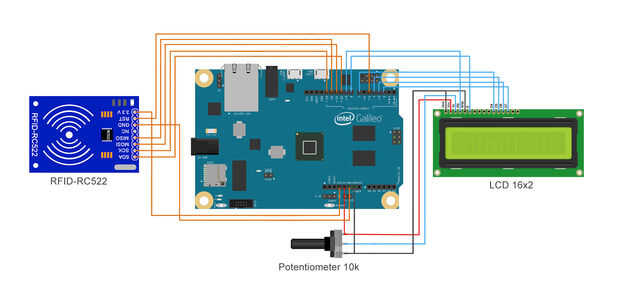

Si no entienden no aclarar con la conexión, consulte la imagen de arriba.
