Paso 6: Grabado de PCB
Yo uso para grabar mis PCBs en cloruro férrico pero puede utilizar cualquiera de ataque químico que te gusta (tenemos buenas experiencias con).
un) primer orden algunos claros PCB (con o sin pintura fotosensible). Si su PCB no tiene dolor fotosensible Dios aplicar alguna pintura fotosensible negativa en ella y deje que se seque.

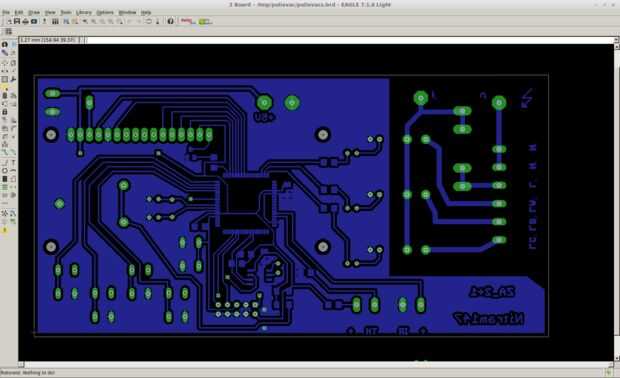

b) imprimir mi diseño de la PCB (unida aquí como polievacs.pdf) a la lámina transparente.
c) poner papel sobre PCB claro y poner juntos bajo la fuente de rayos UV para 1-2 minutos dependiendo de qué tan fuerte es la fuente de UV y fotosensible que pintura le han utilizado. Tenga cuidado y puesto con orientación derecha - texto debe ser legible (no refleja).
d) poner el PCB en solución de agua de 1% de NaOH, para remover la parte iluminada de la pintura fotosensible (parte del cobre que se graba al agua fuerte).
e) poner el PCB en cloruro férrico para 10-30 minutos dependiendo de lo fuerte (débil) es el cloruro férrico.
f) lavar la placa y quitar la pintura (por roce con algún material abrasivo o use alcohol ej. disolventes).
g) opcional: poner el PCB lavado en solución (utilicé soldadura solución de ácido sulfúrico basado con tiourea) de soldadura
Tu PCB terminado :)
