Sistema de riego automático con sonda capacitiva y Arduino en el barato (y serio) (5 / 10 paso)

Paso 5: El controlador - todos juntos

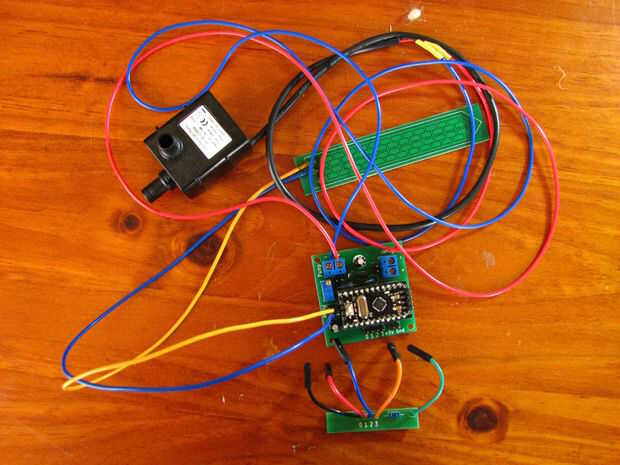

Se puede ver

  • el "tablero de configuración" (explicaciones un poco más adelante) en la parte inferior de la foto
  • la sonda lleva recortado a unos 25 cm (menor es mejor), con un conector de 2 pines DuPont - dependiendo de su elección de alojamiento, puede que engarce los alfileres DuPont y el deslizarse en el DuPont sólo después de montar el circuito dentro de la caja de la vivienda
  • la bomba está conectada con el bloque de terminales - cuide la polaridad
  • no poder conectado, pero la idea

ADVERTENCIA: el circuito es no protegido contra polaridad invertida - al conectar la energía, la mente el +/-signos.

ADVERTENCIA: la placa Arduino puede caber en posición normal e inversa - el pinout es simétrico. Sin embargo, si se conecta en invertida, es probable que terminan con una placa Arduino inutilizable, no totalmente frita pero ya no funciona normalmente.
