Paso 9: circuito

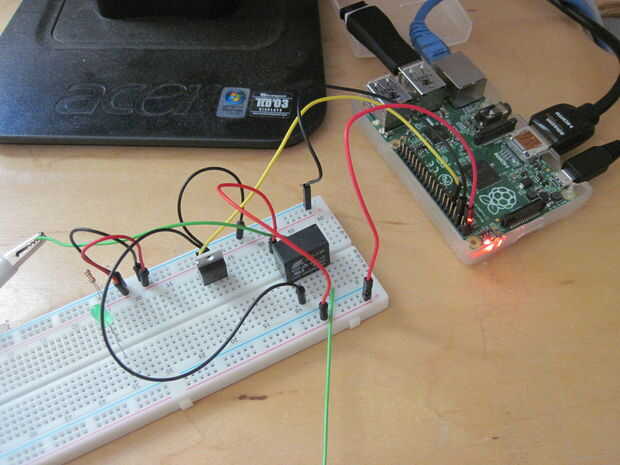

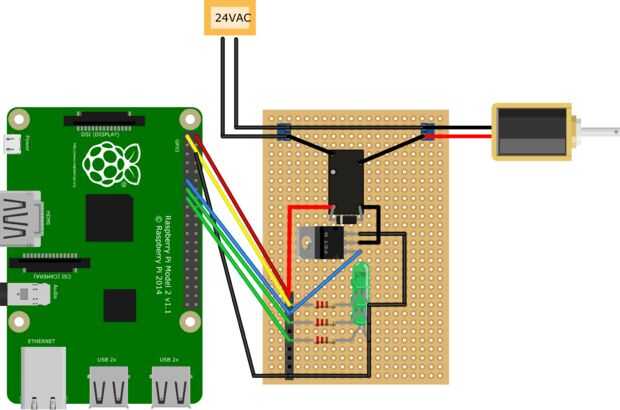

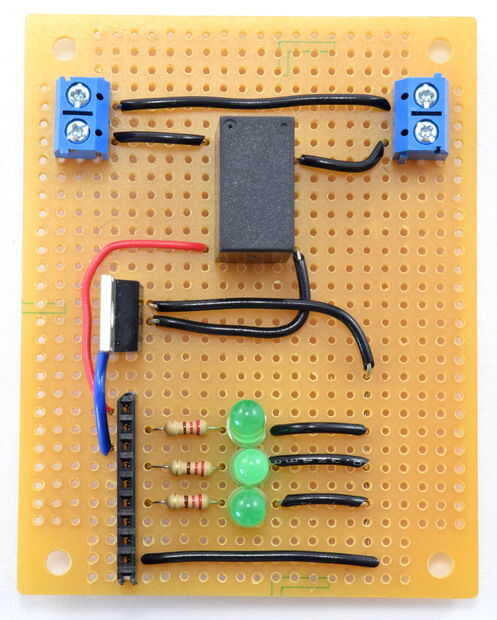

Las imágenes de arriba muestran un diagrama protoboard y diagrama esquemático del circuito. Esto debería ser claro ensamblar basado en los diagramas, pero deja un comentario si tienes preguntas. Te recomiendo probar todo en un protoboard sin soldadura (ver siguiente paso) antes de que finalice el circuito en protoboard.
Aquí es cómo funciona:
- Un relé controla la potencia de 24 VCA a la válvula solenoide.
- La bobina del relé requiere 5V y pines GPIO de la Raspberry Pi son sólo 3, 3V. Por lo tanto, el Raspberry Pi conduce un MOSFET que enciende y apaga, la la bobina del relé que enciende y luego apaga la válvula solenoide. De forma predeterminada, cuando el pin GPIO es bajo, el relé está abierto para que la válvula está cerrada (el agua no fluye). Cuando el pin GPIO va alta, el relé se cierra y la válvula se abre (a flujo de agua).
- He añadido un par estado LED a utilizar como indicadores. Uno está conectado directamente a la RPi fuente de 3.3V, así que usted sabe que su circuito está recibiendo energía. Otro se encenderá cuando la electroválvula está abierta, y la tercera está allí por si acaso pienso en algo más que usarlo para.
Nota que Fritzing no tiene un relé que coincide con el pinout de este parte de SparkFun. Me daba pereza hacer una nueva parte de Fritzing para sólo edité el diagrama protoboard en Inkscape, razón por la cual el relé y cables conectados a él se ven un poco diferentes. Si te apetece hacer una nueva parte de Fritzing (que SparkFun tiene un tutorial), me avisas y yo podemos actualizar el archivo Fritzing.
También tenga en cuenta que olvidé incluir un diodo flyback a través de la bobina del relé al principio, por lo que no es mostrado en la imagen (pero actualizar los diagramas de Fritzing).

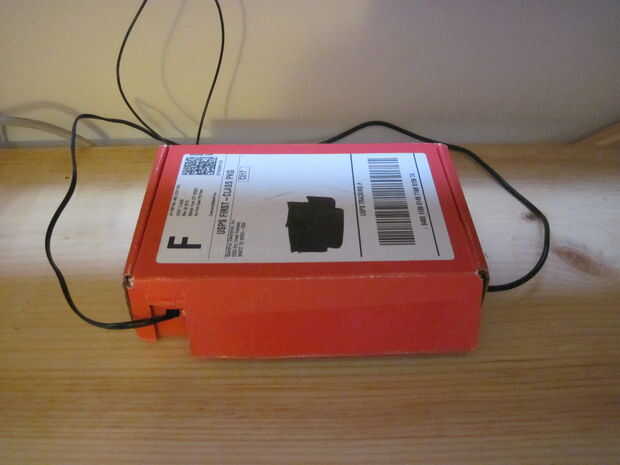

Por último, no es mala idea poner todo en una caja de proyecto una vez que haya terminado de la placa de circuito. Una caja de SparkFun con algunos agujeros asomó en los lados de las obras de los cables muy bien.
