Paso 2: Esquema de la instalación y planificación

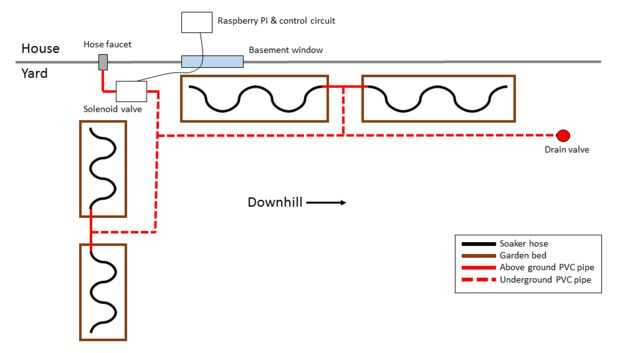

¿Confundido acerca de cómo todas las partes encajan entre sí después de leer la lista de materiales? Aquí está un diagrama esquematico del sistema entero (más detalles en la electrónica en un paso posterior). Dependerán de las dimensiones exactas y orientaciones en el diseño de su jardín y relativa de la llave de la manguera. Definitivamente usted debe planear por adelantado su disposición y hacer un "dry run" (cortar piezas rectas, colocar todas las piezas de tubería aproximadamente para asegurarse de que cabrá en su). Errores en este proyecto pueden ser difíciles de deshacer - no desea iniciar al azar cavando hoyos en su jardín y pedazos de tubería junto sólo para descubrir a la mitad que las cosas no encajan de cementación derecho junto.
Dos notas importantes:
- Preste atención a la diferencia entre adaptadores MHT (rosca de manguera macho) y NPT (hilo de rosca de pipa nacional). A primera vista parecen similares, pero los hilos no son compatibles. Se utilizan adaptadores NPT para conectar a la válvula solenoide y Unión de PVC. Adaptadores MHT se utilizan para conectar a las mangueras de la llave y madurador de manguera.

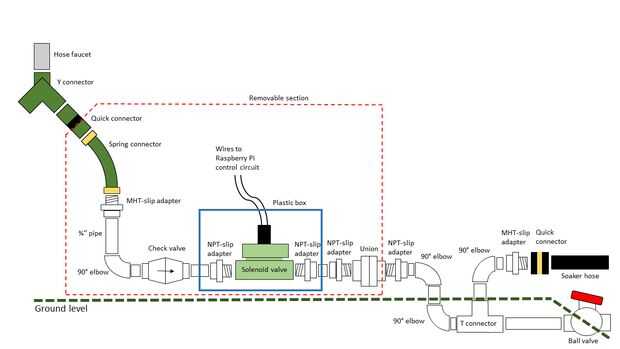

- Toda la sección en el cuadro punteado de rojo (entre el grifo y la Unión de PVC) puede ser desconectada y traída adentro durante el invierno. Esto evita cualquier daño a la válvula solenoide si sobra agua en su interior se congela. Creo que el enfoque estándar es sólo para enterrar la válvula por debajo de la línea de congelamiento, pero quería acceso fácil a la válvula en caso de que algo salió mal (este es mi primer intento de un sistema de riego DIY) o quería realizar cambios en el futuro. Si desea la válvula instalada permanentemente, puede alejarse sin la Unión y conector rápido.
- Asegúrese de que instalar una válvula de drenaje en el punto más bajo en el sistema! Una vez más, esto es para que pueda drenar toda el agua y prevenir el daño de congelamiento del agua en las tuberías durante el invierno. Me olvide de hacer esto en el primero así que tuvo que desenterrar y cortar una sección de la tubería a insertar un conector en T para el desagüe.
- "Llamar antes de cavar" - usted podría haber visto esta frase en banderas o cajas de utilidad alrededor de su vecindario. Si hay cualquier líneas subterráneas de servicios públicos (gas, electricidad, agua etc.) en su patio, asegúrese de que saber donde están y evitarlos. En caso de duda, llame a la empresa para estar seguro y marcará las líneas.
- Te recomiendo que uses un interior toma para el adaptador de 24V CA, ya que no es clasificada para uso al aire libre. Corrí los cables a través de una ventana. Si tiene que utilizar una toma de corriente al aire libre, asegúrese de utilizar un adaptador de clasificado de tiempo apropiado.
