SISTEMA de riego - Introducción (3 / 6 paso)

Paso 3: Interconexión y diagrama:

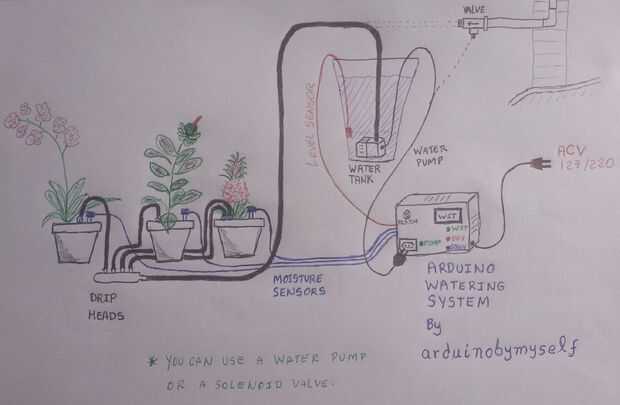

Estos diagramas describen las interconexiones de sistema principal.

Puede obtener el original de este archivo accediendo al conductor de"GOOGLE" a continuación:

https://docs.Google.com/file/d/0B_YlEklLDDS7SllRMzUyQlhHVDg/Edit?USP=Sharing

https://docs.Google.com/file/d/0B_YlEklLDDS7RkNMZko2ckhLcUU/Edit?USP=Sharing

https://docs.Google.com/file/d/0B_YlEklLDDS7Ym52UE1qcGlqQVE/Edit?USP=Sharing

https://docs.Google.com/file/d/0B_YlEklLDDS7Z3hZY3pNZ0NWZG8/Edit?USP=Sharing

*********************************************************************************************************************************************
*********************************************************************************************************************************************

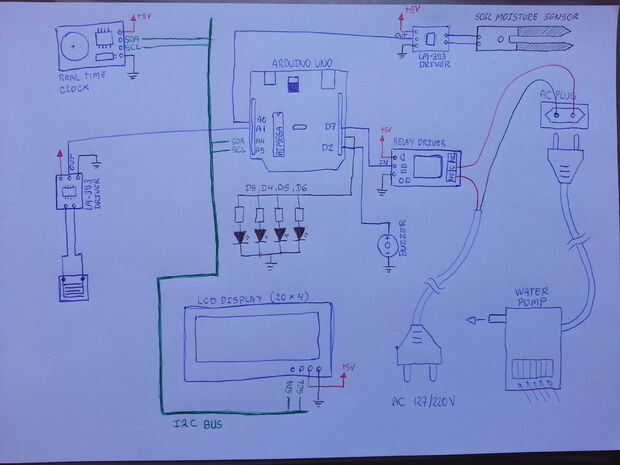

Por favor, corregir un error en el diagrama de "diagrama de interconexión (en manuscrito)":
El sensor de nivel se debe conectado al pin A0 de Arduino y el sensor de humedad del suelo debe ser conectado al pin A1 de arduino.
*********************************************************************************************************************************************
*********************************************************************************************************************************************

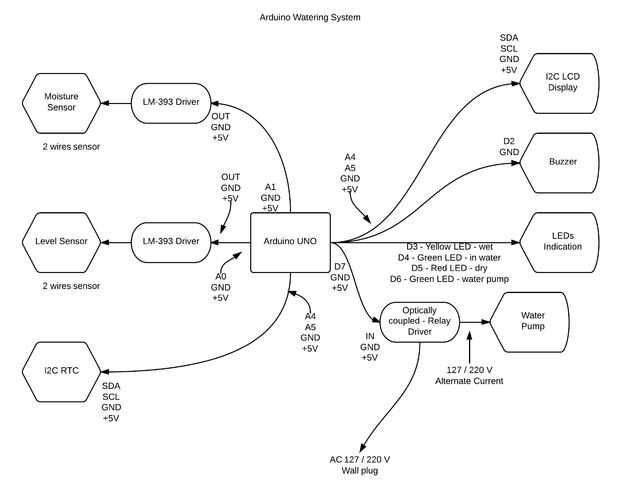

Descripción de las principales conexiones:
RTC <> – Arduino:
GND GND <> –
+ 5 V <> – + 5 V
SDA <> – A4
SCL <> – A5

Relé <> – Arduino:
GND GND <> –
+ 5 V <> – + 5 V
EN <> – D7

LCD <> – Arduino:
GND GND <> –
+ 5 V <> – + 5 V
SDA <> – A4
SCL <> – A5

ZUMBADOR <> – Arduino:
+ <> – D2
-<> – GND

LM-393 DRIVER (sensor humedad) <> – Arduino
GND GND <> –
+ 5 V <> – + 5 V
A <> – A1

LM-393 conductor (nivel del sensor de agua) <> – Arduino
GND GND <> –
+ 5 V <> – + 5 V
A <> – A0

Otros componentes <> – función <> – Arduino
Suelo seco LED rojo <> – <> – D5
Suelo empapado amarillo LED <> – <> – D3
Suelo húmedo verde LED <> – <> – D4
<> – Agua bomba <> – D6 LED verde
