Sistema de Riego por Humedad (5 / 6 paso)

Paso 5: Haciendo el PCB o tarjeta electrónica

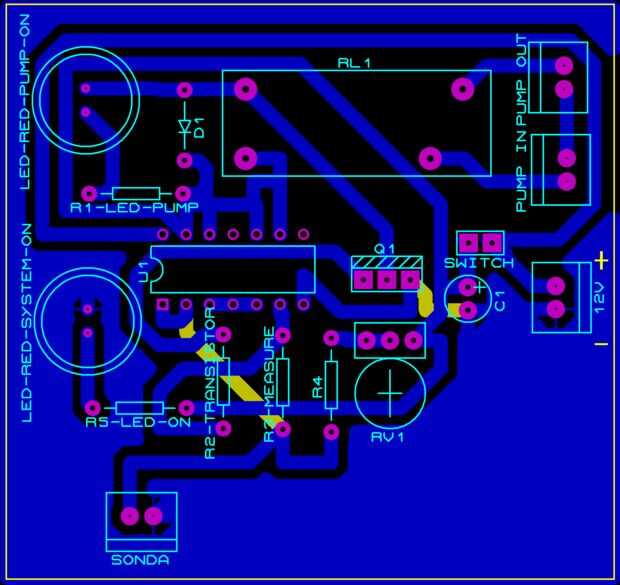

Para facilitar la creación de las Naciones Unidas PCB dejare un pdf listo para imprimir al final de la pagina, al igual los esquemas del circuito y una versión pcb en eagle open source. La máscara de pestañas de las piezas para el pdf es la siguiente:

PD: los documentos de águila de la tarjeta impresa son diferentes a las imágenes mostradas en esta pagina. Los archivos del águila fueron historia con la finalidad de hacer el proyecto libre, y fueron historia posteriormente el proyecto si de at.

Éste circuito es mas pequeño en realidad. Se muestra una una mayor escala para apreciar los detalles. las lineas amarillas aparecen en la imagen se deben de cables de con de conectar, esto se debe a que no hubo espacio para esas conexiones en la placa de cobre.
