Paso 2: El circuito

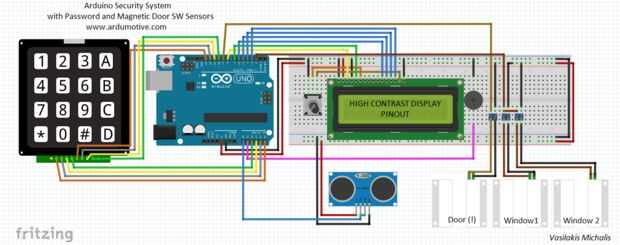

Las conexiones son bastante fáciles, mira la imagen de arriba con el circuito de protoboard esquema.
Algunas notas:
LCD de alto contraste:
- PIN1 - Vdd a GND
- PIN2 - Vss a 5V
- PIN3 - Vo (para medio pin potenciómetro!)
- Pin4 - RS a Arduino pin 8
- Pin5 - RW a la tierra
- Pin6 - at a Arduino pin 7
- Pin11 - D4 para Arduino pin 6
- Pin12 - D5 a Arduino pin 5
- Pin13 - D6 para Arduino pin 4
- Pin14 - D7 a Arduino pin 3
- Pin15 - Vee (al pin derecho o izquierdo del potenciómetro)
Teclado 4 x 4:
De izquierda a derecha perno:
- Pin 1 a pin del Arduino A5
- PIN2 al pin Arduino A4
- PIN3 al Arduino pin A3
- Pin4 a Arduino pin A2
- Pin5 al pin 13 de Arduino
- Pin6 a Arduino pin 12
- Pin7 al Arduino pin 11
- Pin8 a pin 10 del Arduino
