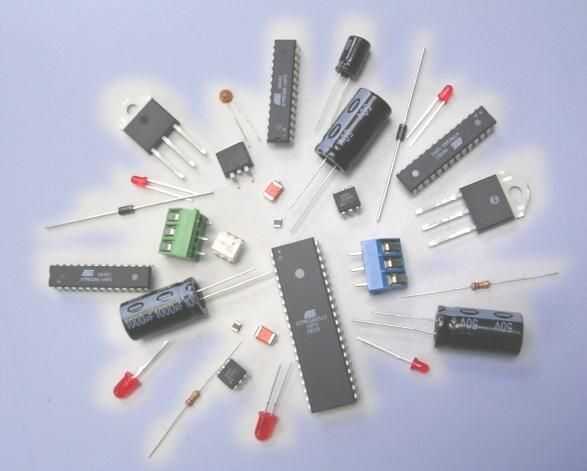

Paso 1: Reunir los componentes
PARA EL PROYECTO:
S.No. | CANTIDAD | COMPONENTE | INFORMACIÓN
1) 1 16 x 2 LCD Pin 14 al paquete de pines Pin 1 y Pin 15 y 16 de Pin.
2) microcontrolador PIC18F4550 1
3) 1 PCF8583 tiempo Real Clock (RTC) IC
4) 14 botones de reset en vez de teclado utiliza botones de reajuste
5) 1 fuente de alimentación de 9v de la batería principal.
6) 1 10 K Ohm pote para ajuste contraste LCD
7) 2 conectores de audio de 3,5 mm para conectar externamente el zumbador y puerta
8) 1 tapa de Ceremic condensador 100uF para usar con el pin1 del regulador.
9) 32.682 1 kHz cristal para PCF8583 IC
10) 1 DC Power Jack si usando proyecto con un adaptador de CC
11) 1 IC7805 conversión de 9V a 5V
12) 1 resistencia de 1 K Ohm para usar con el pin1 del controlador de.
13) 3 resistencia de 10 K Ohm para usar con el pin1 del regulador y RTC IC
14) resistencia de 13 220 Ohmios cada botón utilizará 1 220 Ohm lo explicaré más adelante
15) 1 3V celular para usar con RTC IC
16) 1 garrapata garrapata interruptor
17) 1 PCB Junta su opción if su cómodo en verro su multa.
18) 1 8 pin DIP para RTC IC
19) 1 40 pin DIP para PIC184550 o usted puede Zip socket si quieres
20) 1 3V de la célula titular
21) 1 soporte de la batería de 9V
22) 1 jefe macho para soldar con LCD
23) 1 jefe hembra para soldar en PCB o verro donde se colocará la pantalla LCD.
OTRAS PARTES:
20) protoboard para probar
21) soldador
22) alambre de soldadura
23) PIC programador (o PICKIT2)
24) solución de la aguafuerte (para PCB)
25) taladro de PCB
26) Multímetro
¿Uno cree que se dará cuenta de que no he incluido un cristal para microcontrolador PIC derecho? Bueno, eso es porque he usado el oscilador interno del PIC18F4550
ESO ES TODO...! AHORA HACERLO...!
