Paso 3: Fabricación de PCB
Te recomiendo construir este proyecto en PCB no utiliza verroboard.

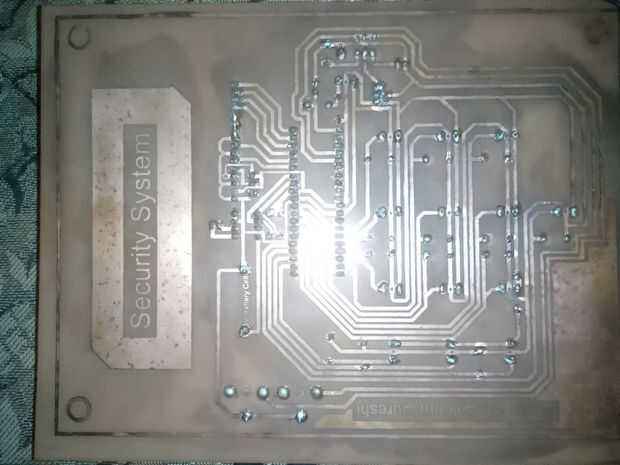

Imprimir este PCB, fue diseñado en Cadsoft Eagle por mí. Si tienes cadsoft eagle instalado abrir archivo de brd (descargar abajo) y generar archivo según su requisito del tamaño de la página.
De lo contrario he adjuntado dos archivos en A4 y otra A5, imprimir y controlar los componentes de lugar entonces imprimir el PCB. Estoy preguntando esto porque puede ser un factor de escala de página.
NOTA:
Usted puede alimentar proyecto ya sea una batería que se conecta al conector cerca de 7805, ten cuidado con la polaridad. O usted puede alimentar proyecto por un adaptador a través del conector de alimentación de CC. Las fuentes de energía se pueden cambiar por el botón de garrapata garrapata, cuando el botón está forrado dentro de las competencias de circuito hasta de fuente externa a través del conector, cuando boton fuera de las competencias del circuito hacia arriba del conector de alimentación DC.
